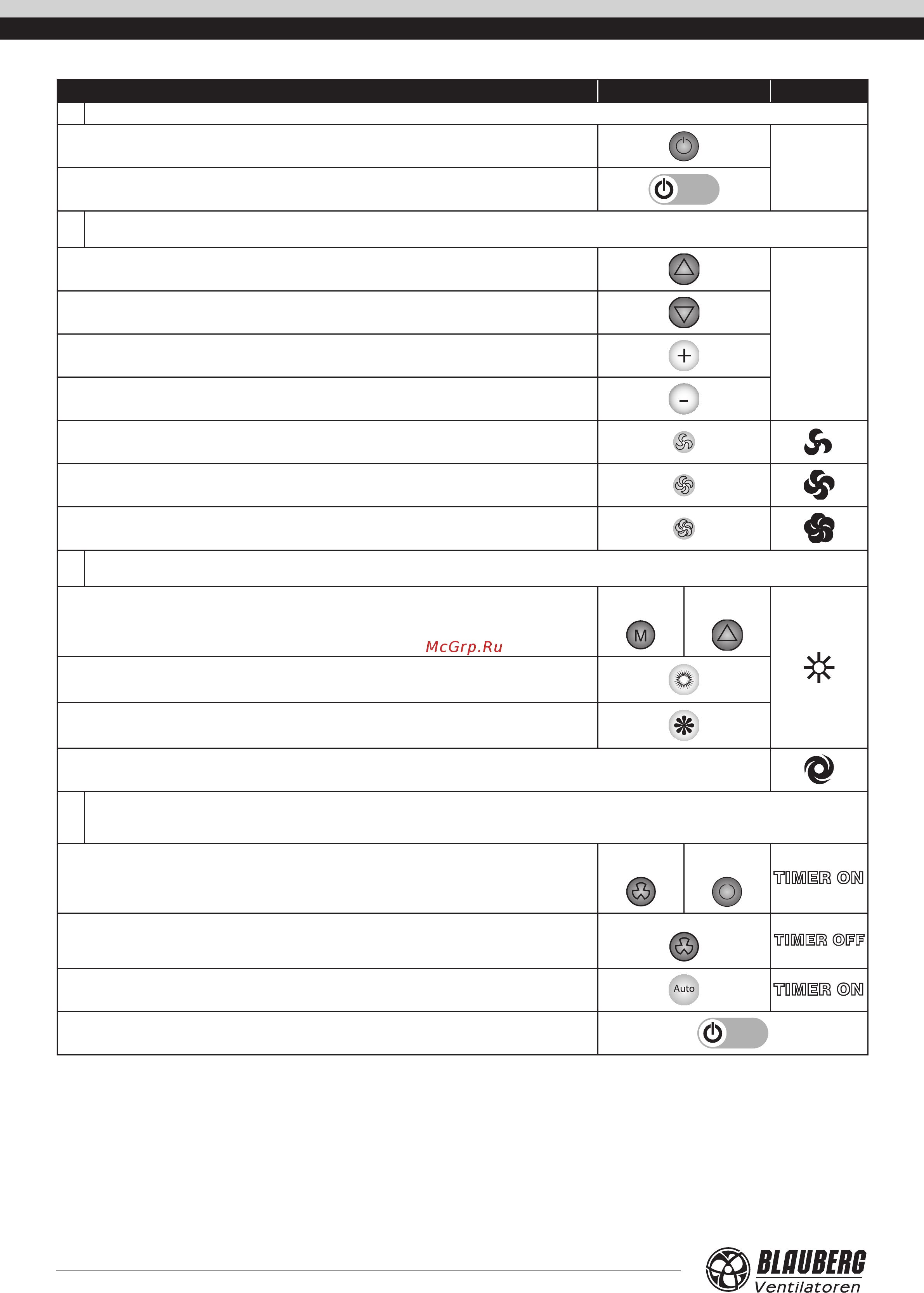

Функция Кнопка / Комбинация кнопок Индикация
1 /
С панели управления.
Рис. 8
Рис. 9
С пульта дистанционного управления.
2
1-я скорость − 40 м
3
/ч; 2-я скорость − 80 м
3
/ч; 3-я скорость − 120 м
3
/ч;
Увеличение скорости с панели управления (1 скорость - 2 скорость - 3 скорость).
Рис. 9
Уменьшение скорости с панели управления (3 скорость - 2 скорость - 1 скорость).
Увеличение скорости с пульта дистанционного управления (1 скорость - 2 скорость - 3 скорость).
Уменьшение скорости с пульта дистанционного управления (3 скорость - 2 скорость - 1
скорость).
Включение 1-й скорости с пульта дистанционного управления.
Включение 2-й скорости с пульта дистанционного управления.
Включение 3-й скорости с пульта дистанционного управления.
3
Установка оснащена позисторным электрическим нагревателем для нагрева приточного воздуха в холодное время года.
Включение / Выключение нагревателя с панели управления.
нажать и
удерживать
нажать
Включение нагревателя с пульта дистанционного управления.
Выключение нагревателя с пульта дистанционного управления.
!!! 30 c .
4
Таймер предназначен для автоматического переключения установки из текущего режима в режим максимальной производительности и воз-
врата в предыдущий режим вентиляции через установленный период времени. Включение/Выключение таймера осуществляется:
Включение таймера с панели управления. Однократное нажатие устанавливает время работы тай-
мера на 20 минут, каждое последующее нажатие увеличивает продолжительность работы таймера
на 10 минут, до максимального значения 60 минут.
нажать и
удерживать
нажать
Выключение таймера с панели управления.
нажать и удерживать 3 сек
Включение таймера с пульта дистанционного управления. Время работы таймера может быть
установлено только на 20 минут.
Выключение таймера с пульта дистанционного управления (необходимо выключить установку и
повторно включить установку).
Таблица 2. Управление и настройка параметров работы установки
