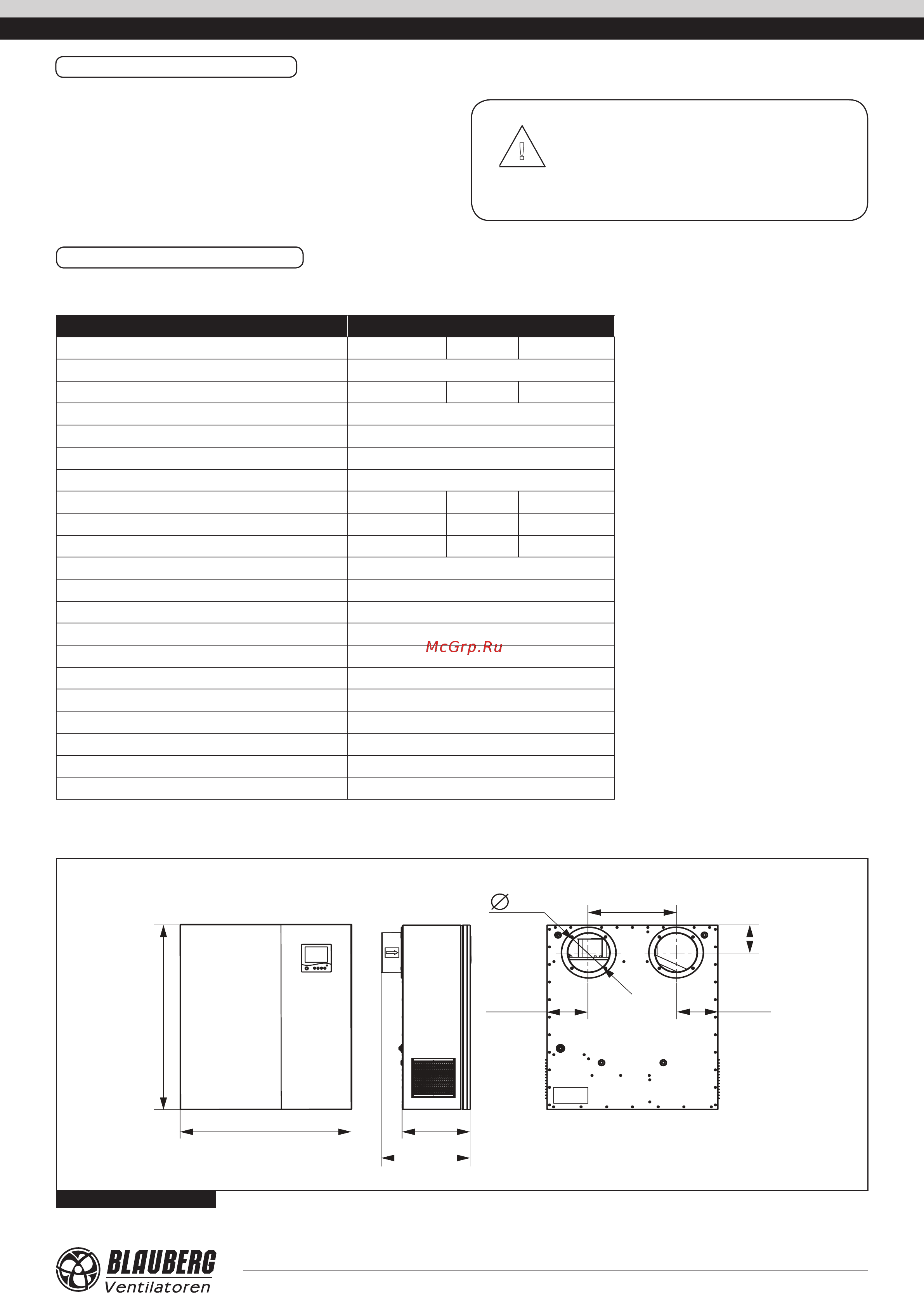

![Blauberg FRESHBOX E120 [5/20] Freshbox e120](/views2/1268006/page5/bg5.png)
www.blaubergventilatoren.de
5
FRESHBOX E120
ТеХниЧесКие даннЫе
Таблица 1. Технические характеристики установки
Параметры FRESHBOX E120
Cкорость 1 2 3
Напряжение питания установки, В / 50 Гц 1~ 230
Максимальная мощность вентиляторов, Вт 9 16 40
Мощность электрического нагревателя, кВт 0,35
Ток электрического нагревателя, А 1,6
Сумарная мощность установки, кВт 0,39
Максимальный потребляемый ток установки, А 1,7
Максимальный расход воздуха, м
3
/ч 40 80 120
Частота вращения, мин
-1
450 780 2000
Уровень звукового давления на расст. 3 м, дБ(A) 30 35 38
Температура перемещаемого воздуха,
о
С от -25 до +50
Материал корпуса сталь окрашенная
Изоляция 10 мм вспененный каучук
Фильтр вытяжной панельный G2
Фильтр приточный панельный G4
Комплект сменных фильтров* FP-FRESHBOX E120
Диаметр подключаемого воздуховода, мм 125
Масса, кг 20
Эффективность рекуперации, % от 82 до 92
Тип рекуператора противоточный
Материал рекуператора полистирол
* дополнительный комплект сменных фильтров является аксессуарами и приобретается отдельно.
Рис. 2. Габаритные размеры
КомПЛеКТ ПосТаВКи
Установка − 1 шт.;
Руководство по эксплуатации − 1 шт.;
Пульт дистанционного управления − 1 шт.;
Шаблон − 1 шт.;
Упаковочный ящик − 1 шт.;
Крепежный комплект − 1 шт.
Внимание
При приемке товара убедитесь, что установка
не имеет транспортных повреждений.
Убедитесь в соответствии заказанного и
полученного изделия.
!
580
87
500 200
125
255
122,5122,5
260
