6
www.blaubergventilatoren.de
FRESHBOX E120
При монтаже установки необходимо обеспечить хороший доступ
для проведения работ по обслуживанию или ремонту. Монтажная по-
верхность должна быть ровной, чтобы не допустить перекос корпуса и
нарушение эксплуатации установки. При подключении воздуховодов
обеспечьте герметичное соединение с патрубками и соединительно-мон-
тажными элементами воздуховодов.
Место монтажа установки необходимо выбирать таким образом, что-
бы обеспечить доступ к откидной сервисной панели для техобслужива-
ния и замены фильтров. На рис. 3 указаны минимальные расстояния рас-
положения изделия от поверхностей.
Установка монтируется при помощи шаблона, входящего в комплект
поставки, рис. 4. Также для монтажа установки необходимо приобрести
два воздуховода необходимой длины и наружный колпак AH FRESHBOX
E120 или монтажный комплект MS2 FRESHBOX E120.
Состав монтажного комплекта MS2 FRESHBOX E120:
- два пластиковых воздуховода длиной 500 мм;
- шаблон для разметки отверстий;
- наружный вентиляционный колпак AH FRESHBOX E120 предотвра-
щающий попадание посторонних предметов в установку.
Для монтажа установки в стены толщиной более 500 мм необходимо
дополнительно приобрести два воздуховода Ø 125 мм требуемой длины.
!
:
Установка должна быть смонтирована на жесткой и устойчивой конструкции.
Для монтажа установки используйте анкерные болты. Убедитесь, что установочная конструкция может
выдержать вес установки.
Монтаж установки осуществляется только после отключения от сети электропитания.
:
Эксплуатация установки за пределами диапазона температур, указанных в руководстве по эксплуатации, а
также в помещениях с наличием в воздухе агрессивных примесей и во взрывоопасной среде.
Подключение сушки для белья и другого подобного оборудования к вентиляционной сети.
Использование установки для работы с пылевоздушной смесью.

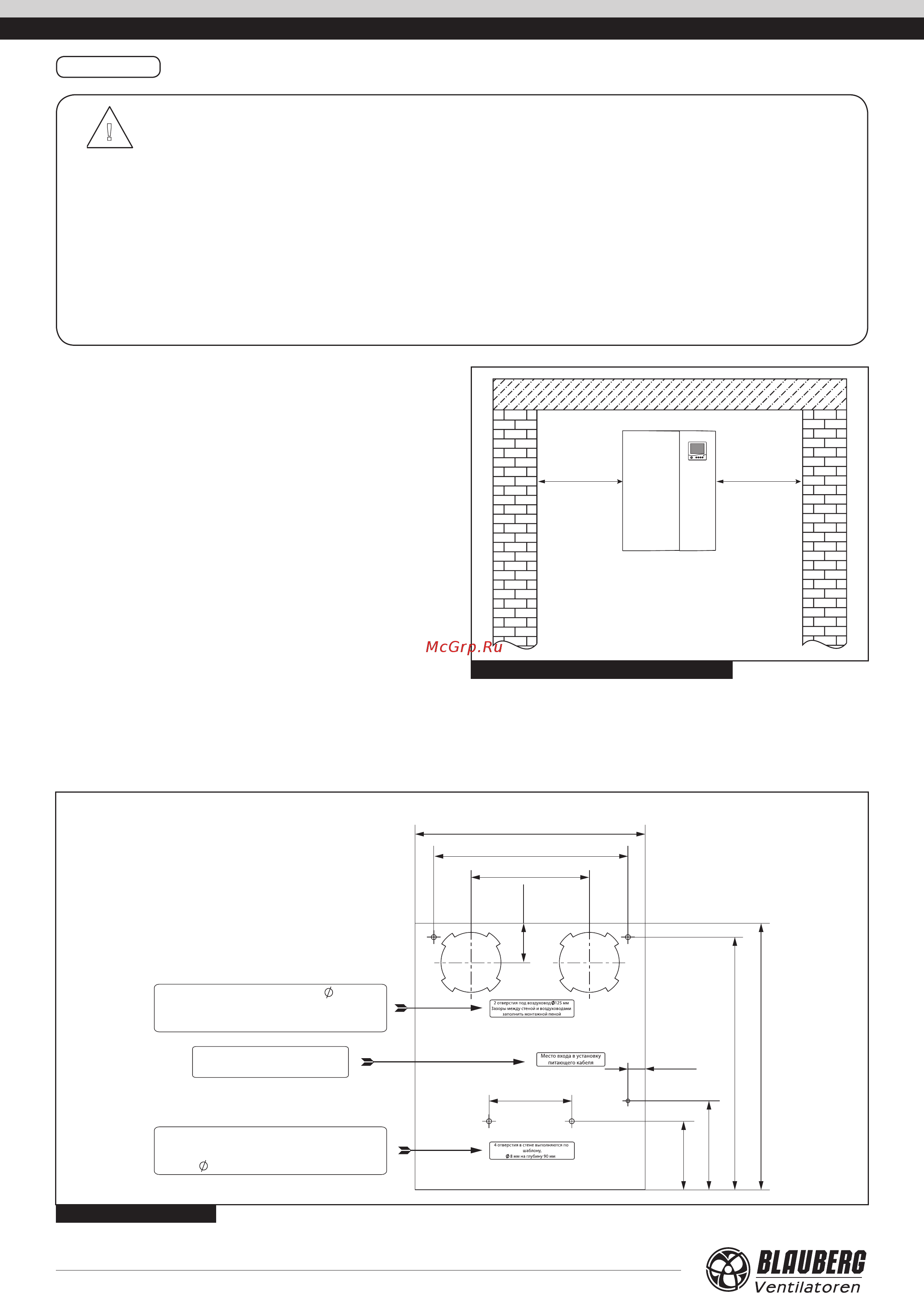

Рис. 3. Минимальные монтажные расстояния
Рис. 4. Шаблон для монтажа
мин 300 мм мин 300 мм
2 отверстия под воздуховод 125 мм
Зазоры между стеной и воздуховодами
заполнить монтажной пеной
4 отверстия в стене выполняются по
шаблону,
8 мм на глубину 90 мм
Место входа в установку
питающего кабеля
497
420
255
38,5
180
85
145
190
