www.blaubergventilatoren.de
9
FRESHBOX E120
День недели
Индикация первой скорости
Индикация второй скорости
Индикация третьей скорости
Комнатная температура
Время общее
Индикация включенного таймера
Индикация выключенного таймера
Индикация включенного нагревателя
уПраВЛение усТаноВКоЙ

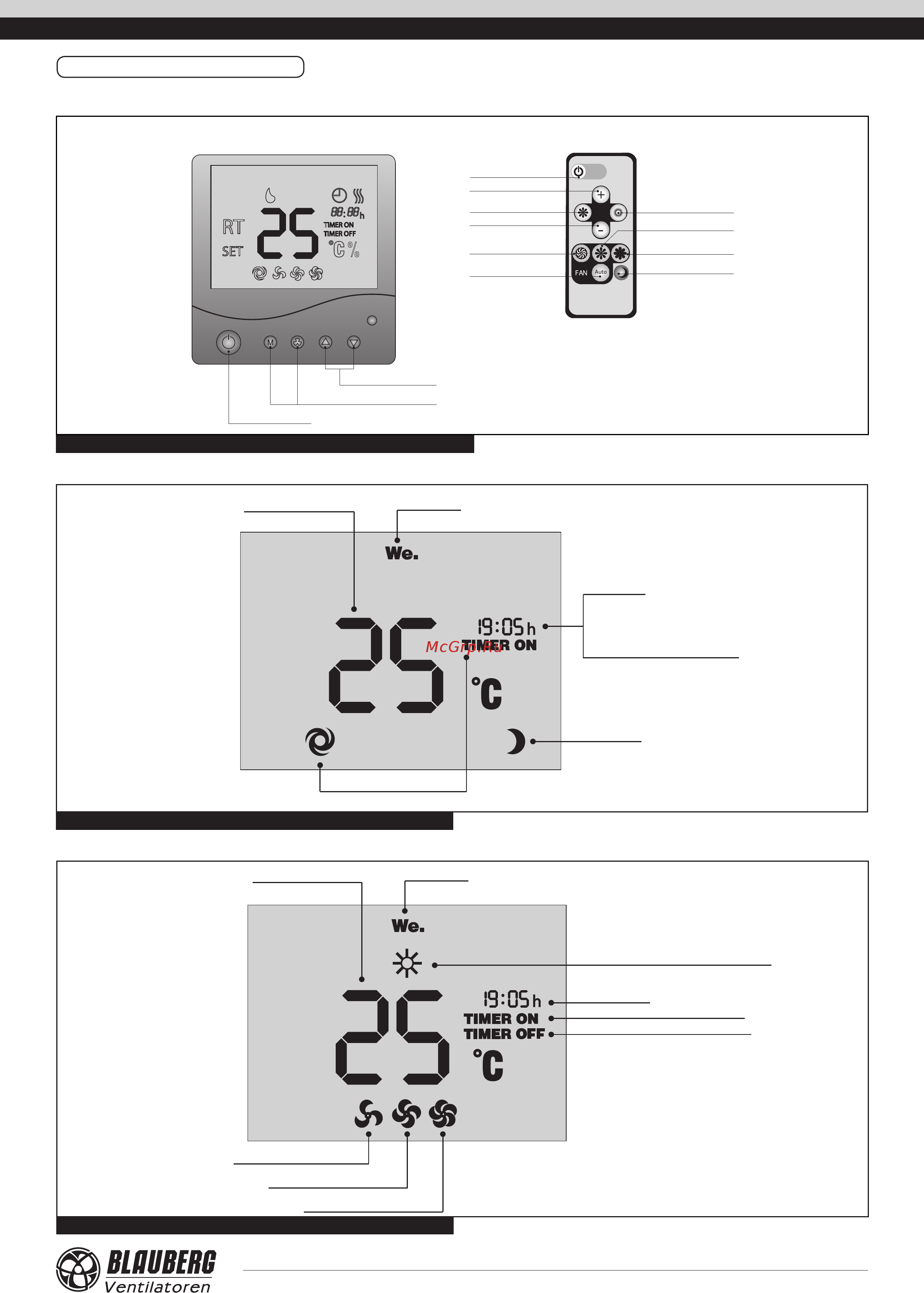

Управление установкой осуществляется с помощью панели управления и дистанционного пульта управления (рис. 7).
Рис. 7. Панель управления и пульт дистанционного управления
Рис. 8. Дисплей панели управления в выключенном состоянии
Рис. 9. Дисплей панели управления во включенном состоянии
Вкл./Выкл. установки
Кнопки для управления режимами
установки (см. описание ниже)
Кнопки управления
скорости вентиляторов
Пульт дистанционного управления
Remote Controller
Вкл/Выкл. установки
Увеличение скорости
вентиляторов
Вкл. нагревателя
Выкл. нагревателя
Уменьшение скорости
вентиляторов
Включение первой
скорости
Включение третьей
скорости
Включение второй
скорости
Включение работы
по расписанию
Вкл./Выкл. таймера
Панель управления
Индикация обратного отсчета
времени продувки ТЭНов (мин:с)
День недели
Время общее
Комнатная температура
Индикация
выключения
