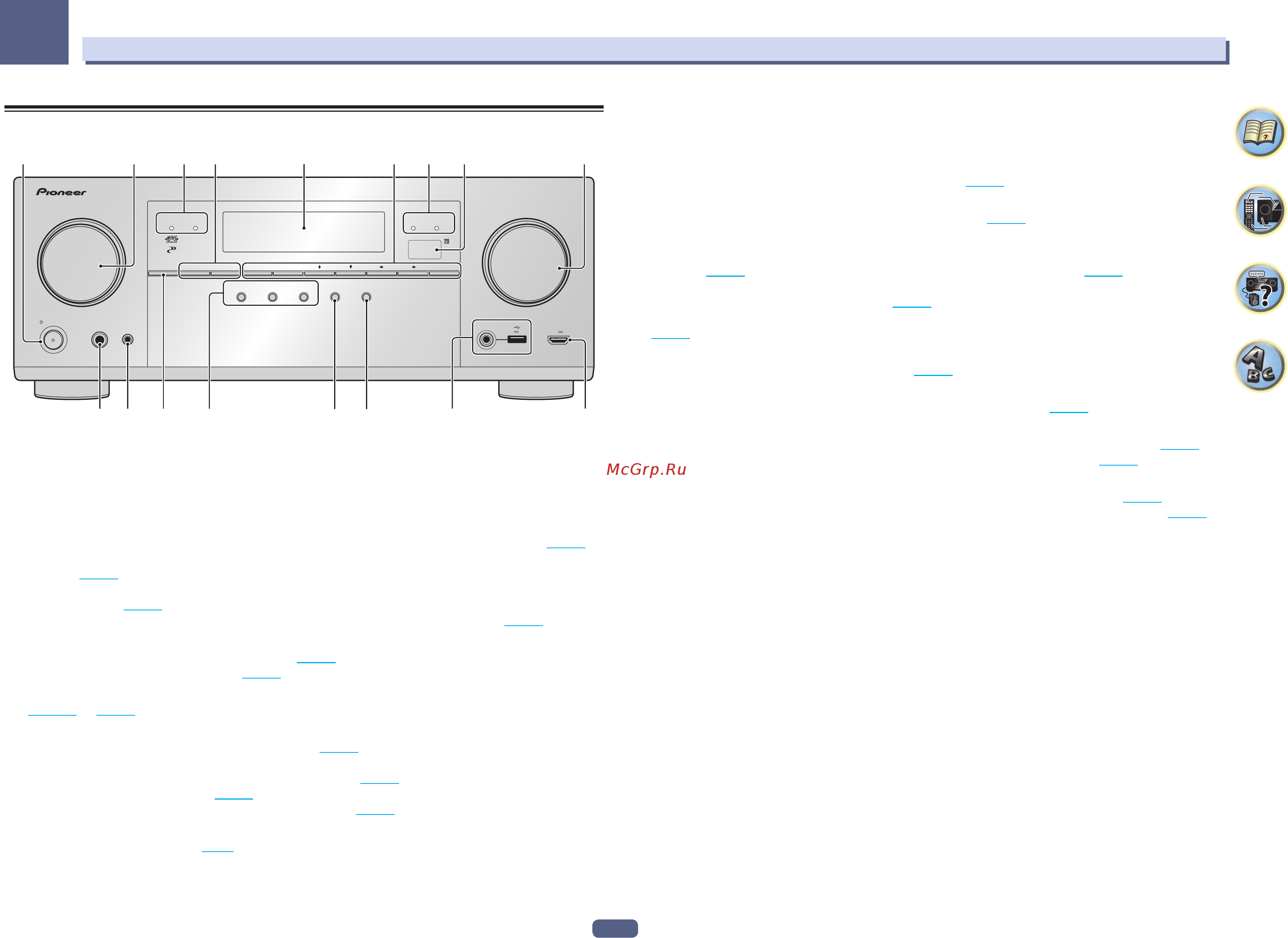

Органы управления и индикаторы
Передняя панель
MASTER
VOLUME
STANDBY/ON
INPUT
SELECTOR
iPod iPhone iPad
DIRECT
CONTROLECO
ADVANCED
SURROUND
STANDARD
SURROUND
AUTO SURR/ALC/
STREAM DIRECT
PHONES
SPEAKERS CONTROL – MULTI-ZONE – ON / OFF BAND TUNER EDIT TUNE PRESET ENTER
iPod iPhone iPadHDMI
ADVANCED
MCACC
FL OFF
MCACC
SETUP MIC
with USB
5V 2.1 A
HDMI 5 INPUT/
MHL (5V 0.9 A)
1 2 5
33
467 8
10 119 12
13 14 1615
1 u STANDBY/ON
Установка в режим ожидания или включение данного ресивера.
2 Peryлятор INPUT SELECTOR
Используйте для выбора функции входа.
3 Индикаторы
! ADVANCED MCACC – Высвечивается при установке EQ на ON в меню AUDIO PARAMETER (стр. 64).
! FL OFF – Высвечивается при выборе «off» (ничего не отображается) в настройке режима освещения
дисплея (стр. 70).
! HDMI – Мигает при подключении компонента, оборудованного HDMI; высвечивается, когда компо-
нент подключен (стр. 23).
! iPod iPhone iPad – Высвечивается для обозначения подключения iPod/iPhone/iPad (стр. 31).
4 Органы управления MULTI-ZONE
Если были выполнены подключения MULTI-ZONE (стр. 29), используйте данные органы управления для
управления под-зоной из основной зоны (стр. 68).
5 Символьный дисплей
См. Дисплей на стр. 13.
6 Органы управления TUNER
! BAND – Переключение радиодиапазонов AM и FM (стр. 45).
! TUNER EDIT – Используйте вместе с TUNE i/j, PRESET k/l и ENTER для запоминания и присваи-
вания имен радиостанциям для последующего их вызова (стр. 45).
! TUNE i/j – Поиск радиочастот (стр. 45).
! PRESET k/l – Поиск предустановленных радиостанций (стр. 45).
7 Датчик дистанционного управления
Принимает сигналы от пульта ДУ (стр. 7).
8 Peryлятор MASTER VOLUME
9 Гнездо PHONES
Используйте для подключения наушников. При подключении наушников звучание не будет воспроизво-
диться через громкоговорители.
10 Гнездо MCACC SETUP MIC
Используйте для подключения поставляемого микрофона (стр. 36).
11 SPEAKERS
Используйте для переключения терминала громкоговорителя (стр. 68).
12 Кнопки режимов прослушивания
! AUTO SURR/ALC/STREAM DIRECT – Переключение режимов Автоматической настройки объемного
звучания (стр. 50), Автоматического управления уровнем и Прямого потока (стр. 51).
! STANDARD SURROUND – Нажмите для стандартного декодирования и переключения различных
режимов (2 Pro Logic, Neo:Х, Stereo, др.) (стр. 50).
! ADVANCED SURROUND – Используйте для переключения различных режимов объемного звучания
(стр. 51).
13 ECO
Используйте для переключения типа эко-режима (стр. 51).
14 iPod iPhone iPad DIRECT CONTROL
Переключите вход ресивера на iPod и включите управление iPod на iPod (стр. 42).
15 Терминалы iPod/iPhone/iPad
Используйте для подключения iPod/iPhone/iPad от Apple в качестве аудио и видеоисточника (стр. 31),
или для подключения устройства USB для воспроизведения аудио и фотографий (стр. 32).
16 Вход HDMI/разъем MHL
Используйте для подключения к совместимому с HDMI устройству (видеокамера, др.) (стр. 33).
Совместимое с MHL мобильное устройство также можно подключить сюда через кабель MHL (стр. 32).
