Подключение оборудования

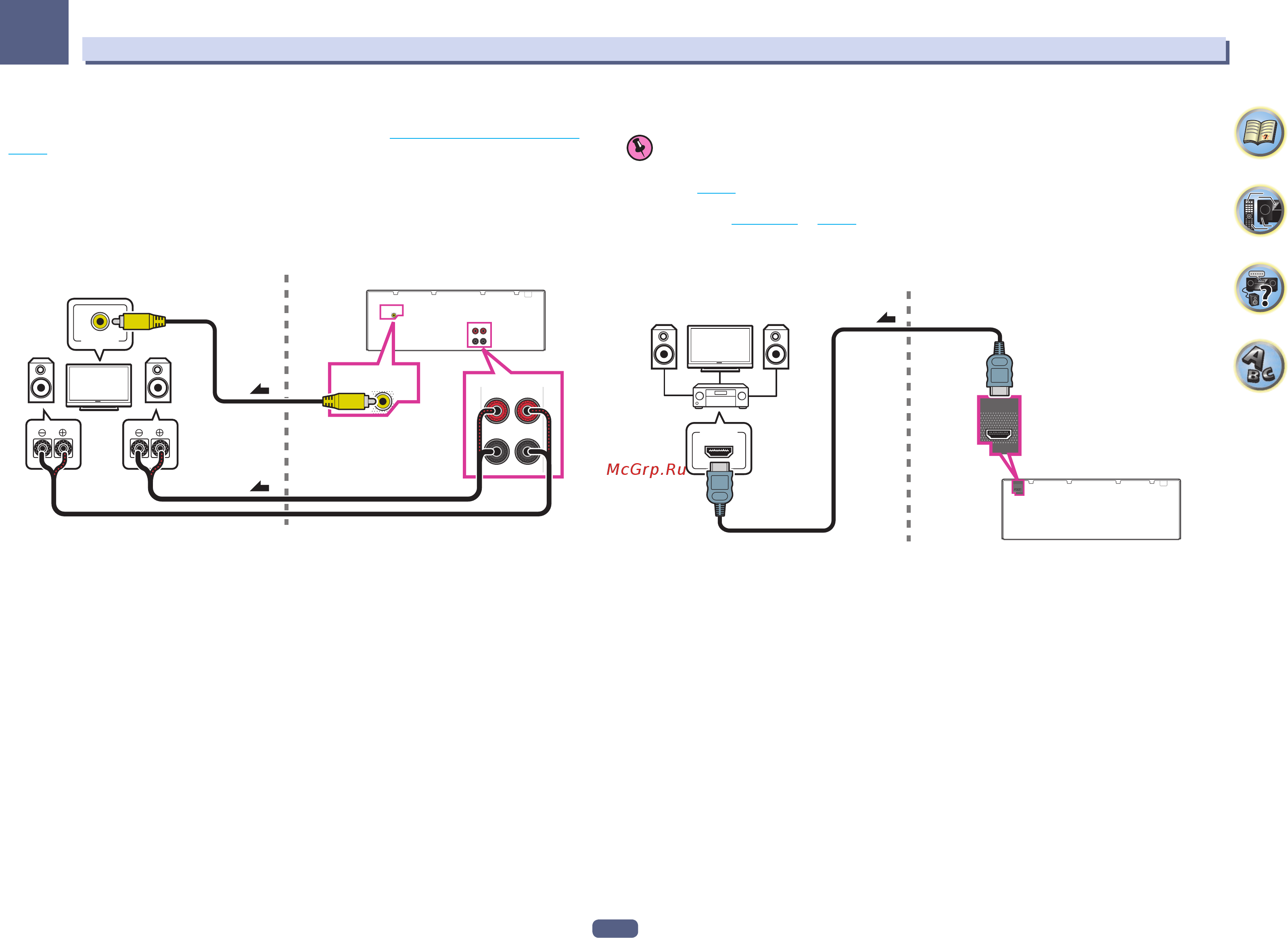

Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)
Для использования данной настройки требуется выбрать ZONE 2 в Настройка акустической системы
(стр. 87).
1 Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания.
Требуется пара громкоговорителей, подключенных к терминалам заднего громкоговорителя объемного
звучания, как показано ниже.
2
Только VSX-1123:
Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT
на данном ресивере.
SURROUND BACK / ZONE 2
RL
(Single
)
ZONE 2
OUT
VIDEO
SURROUND BACK / ZONE 2
RL
(
Single
)
ZONE 2
OUT
VIDEO
RL
VIDEO IN
2
1
Только VSX-1123
Под-зона (ZONE 2) Основная зона
Настройка MULTI-ZONE с использованием терминала HDMI (HDZONE)
Важное предупреждение
! Настройки должны быть изменены в ZONE Setup для того, чтобы можно было использовать функцию
HDZONE (стр. 92).
! Для использования функций HDZONE установите Control или Control Mode в HDMI Setup на OFF.
Подробнее, см. HDMI Setup на стр. 60.
% Подключите отдельный ресивер к терминалу HDMI OUT 2 (HDZONE) на данном
ресивере.
Подключите громкоговорители и телевизор к ресиверу в HDZONE как показано на рисунке ниже.
OUT 2
(HDZONE)
SELECTABLE
OUT 2
(HDZONE)
SELECTABLE
HDMI IN
Под-зона (HDZONE) Основная зона
