32
03
Подключение оборудования
Совет
! К ресиверу могут подключаться не все iPod/iPhone/iPad. Подробнее о поддерживаемых моделях и
версиях для соответствующих изделий см. Воспроизведение iPod на стр. 42.

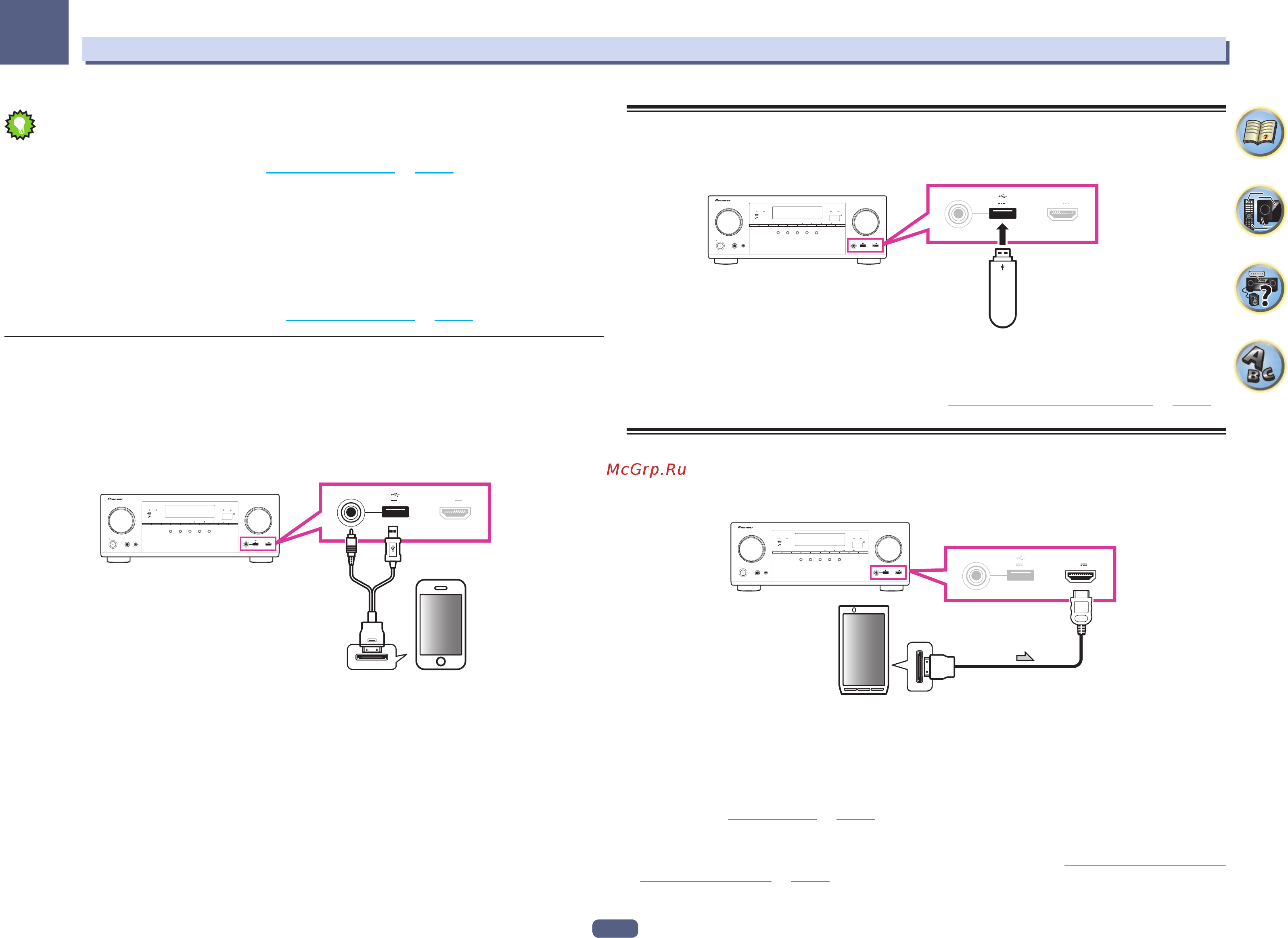

% Переключите ресивер в режим ожидания, и затем, с помощью кабеля iPod,
подключите iPod к терминалу iPod/iPhone/iPad на передней панели данного ресивера.
! По подключению кабеля, см. также инструкции по эксплуатации к iPod.
! При подключении iPhone к данному аппарату удерживайте iPhone на минимальном расстоянии 20 см
от данного аппарата. Если iPhone находится ближе к данному аппарату, при входящем телефонном
звонке на iPhone данное устройство может выводить шум.
! При каждом подключении iPod к данному аппарату происходит подзарядка iPod. (Подзарядка воз-
можна только когда питание данного аппарата включено.)
! По инструкциям по воспроизведению iPod, см. Воспроизведение iPod на стр. 42.
Для просмотра видео на iPod используйте соответствующий кабель
Подключив iPod через соответствующий кабель подключения iPod (продается отдельно), можно будет
просматривать видео от iPod на телевизоре, подключенном к ресиверу.
! Кабель iPod не входит в комплект поставки данного ресивера. Опционный кабель iPod от Pioneer про-
дается отдельно под номером детали L308102013030-IL.
Подробнее о получении кабеля iPod свяжитесь с отделом технической поддержки Pioneer.
! iPhone5, iPad 4-го поколения, iPad mini, iPod touch 5-го поколения и iPod nano 7-го поколения не могут
подключаться через продающийся отдельно кабель iPod.
MASTER
VOLUME
STANDBY/ON
INPUT
SELECTOR
iPod iPhone iPad
DIRECT
CONTROLECO
ADVANCED
SURROUND
STANDARD
SURROUND
AUTO SURR/ALC/
STREAM DIRECT
PHONES
SPEAKERS CONTROL – MULTI-ZONE – ON / OFFBANDTUNER EDIT TUNE PRESET ENTER
iPod iPhone iPadHDMI
ADVANCED
MCACC
FL OFF
MCACC
SETUP MIC
5V 2.1 A
with USB
HDMI 5 INPUT/
MHL (5V 0.9 A)
5V 2.1 A
with USB
HDMI 5 INPUT/
MHL (5V 0.9 A)
iPod/iPhone/iPad
Кабель iPod
Подключение устройства USB
Подключив устройства USB к данному ресиверу, можно воспроизводить аудиофайлы и файлы
фотографий.
MASTER
VOLUME
STANDBY/ON
INPUT
SELECTOR
iPod iPhone iPad
DIRECT
CONTROLECO
ADVANCED
SURROUND
STANDARD
SURROUND
AUTO SURR/ALC/
STREAM DIRECT
PHONES
SPEAKERS CONTROL – MULTI-ZONE – ON / OFFBANDTUNER EDIT TUNE PRESET ENTER
iPod iPhone iPadHDMI
ADVANCED
MCACC
FL OFF
MCACC
SETUP MIC
5V 2.1 A
with USB
HDMI 5 INPUT/
MHL (5V 0.9 A)
5V 2.1 A
with USB
HDMI 5 INPUT/
MHL (5V 0.9 A)
Запоминающее устройство
большой емкости USB
% Переключите ресивер в режим ожидания, затем подключите устройство USB к
терминалу USB на передней панели данного ресивера.
! Данный ресивер не поддерживает USB концентратор.
! По вопросам воспроизведения с устройства USB, см. Воспроизведение с устройства USB на стр. 43.
Подключение совместимого MHL устройства
Подключив совместимое MHL мобильное устройство, можно наслаждаться просмотром 3D/Full-HD
видео, высококачественным многоканальным звучанием, а также фотографиями, др., с зарядкой бата-
рейки на ресивере. Используйте кабель MHL для подключения устройства.
MASTER
VOLUME
STANDBY/ON
INPUT
SELECTOR
iPod iPhone iPad
DIRECT
CONTROLECO
ADVANCED
SURROUND
STANDARD
SURROUND
AUTO SURR/ALC/
STREAM DIRECT
PHONES
SPEAKERS CONTROL – MULTI-ZONE – ON / OFFBANDTUNER EDIT TUNE PRESET ENTER
iPod iPhone iPadHDMI
ADVANCED
MCACC
FL OFF
MCACC
SETUP MIC
5V 2.1 A
with USB
HDMI 5 INPUT/
MHL (5V 0.9 A)
5V 2.1 A
with USB
HDMI 5 INPUT/
MHL (5V 0.9 A)
Совместимое MHL
устройство
Кабель MHL
% Переключите ресивер в режим ожидания, затем, с помощью кабеля MHL
подключите устройство, оборудованное функцией MHL к терминалу MHL на передней
панели данного ресивера.
! Для автоматического переключения на вход MHL при подключении совместимого с функцией MHL
устройства см. Настройка MHL на стр. 90.
! Совместимое с MHL устройство подзаряжается при каждом подключении к данному аппарату.
(Подзарядка возможна только когда питание данного аппарата включено.)
! По инструкциям по воспроизведению совместимого с MHL устройства см. Воспроизведение совмести-
мого с MHL устройства на стр. 44.
