20
03
Подключение оборудования
Двухполосное усиление громкоговорителей
Двухполосное усиление происходит при подключении высокочастотной головки и низкочастотной
головки громкоговорителей к различным усилителям для лучшего срабатывания кроссовера. Для этого
используемые громкоговорители должны быть совместимы с двухполосным усилением (иметь отдель-
ные терминалы для высоких и низких частот), и повышение качества звучания будет зависеть от типа
используемых громкоговорителей.

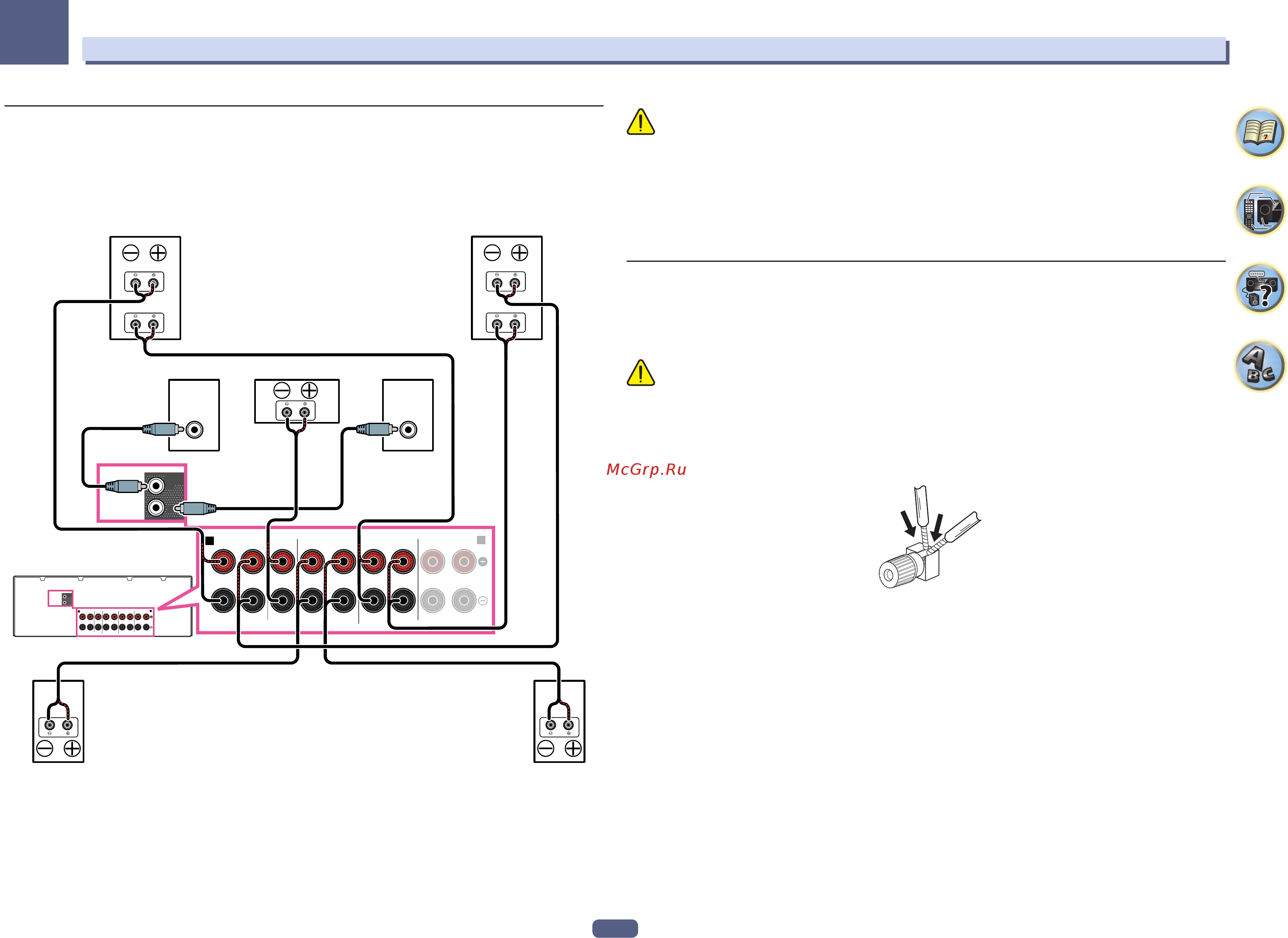

A
SURROUND BACK / ZONE 2
SURROUNDCENTERFRONT
RLRLRL
(
Single
)
SUB
WOOFER
1
2
SPEAKERS
PRE OUT
FRONT HEIGHT / WIDE /
RL
B
A
FRONT HEIGHT / WIDE /
SURROUND BACK / ZONE 2
SURROUNDCENTERFRONT
RLRLRLRL
(
Single
)
B
SUB
WOOFER
1
2
PRE OUT
SPEAKERS
LINE LEVEL
INPUT
LINE LEVEL
INPUT
High
Low
High
Low
Передний правый Передний левый
Громкоговоритель, совместимый с
двухполосным усилением
Низкочастотный
громкоговоритель 1
Низкочастотный
громкоговоритель 2
Громкоговоритель, совместимый с
двухполосным усилением
Центральный
Правый объемного звучания Левый объемного звучания
ПРЕДУПРЕЖДЕНИЕ
! Большинство громкоговорителей с терминалами High и Low имеют две металлические пластины,
соединяющие терминалы High и Low. При двухполосном усилении громкоговорителей данные пла-
стины необходимо удалить во избежание серьезных повреждений усилителя. Для получения допол-
нительной информации см. руководство для громкоговорителя.
! Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь в том,
что при подключении двухполосного усиления он не снят. Это может привести к повреждению
громкоговорителей.
Двухпроводное подключение громкоговорителей
Громкоговорители также могут подключаться с помощью двухпроводного подключения, если они под-
держивают двухполосное усиление.
! При использовании данных подключений, настройка Speaker System не производит никакого
эффекта.
ПРЕДУПРЕЖДЕНИЕ
! Не подключайте различные громкоговорители к одному и тому же терминалу таким образом.
! Также, при выполнении двухпроводного подключения, учитывайте меры предосторожности для двух-
полосного усиления, показанные выше.
% Для двухпроводного подключения громкоговорителя подключите два кабеля
громкоговорителя к разъему громкоговорителя на ресивере.
