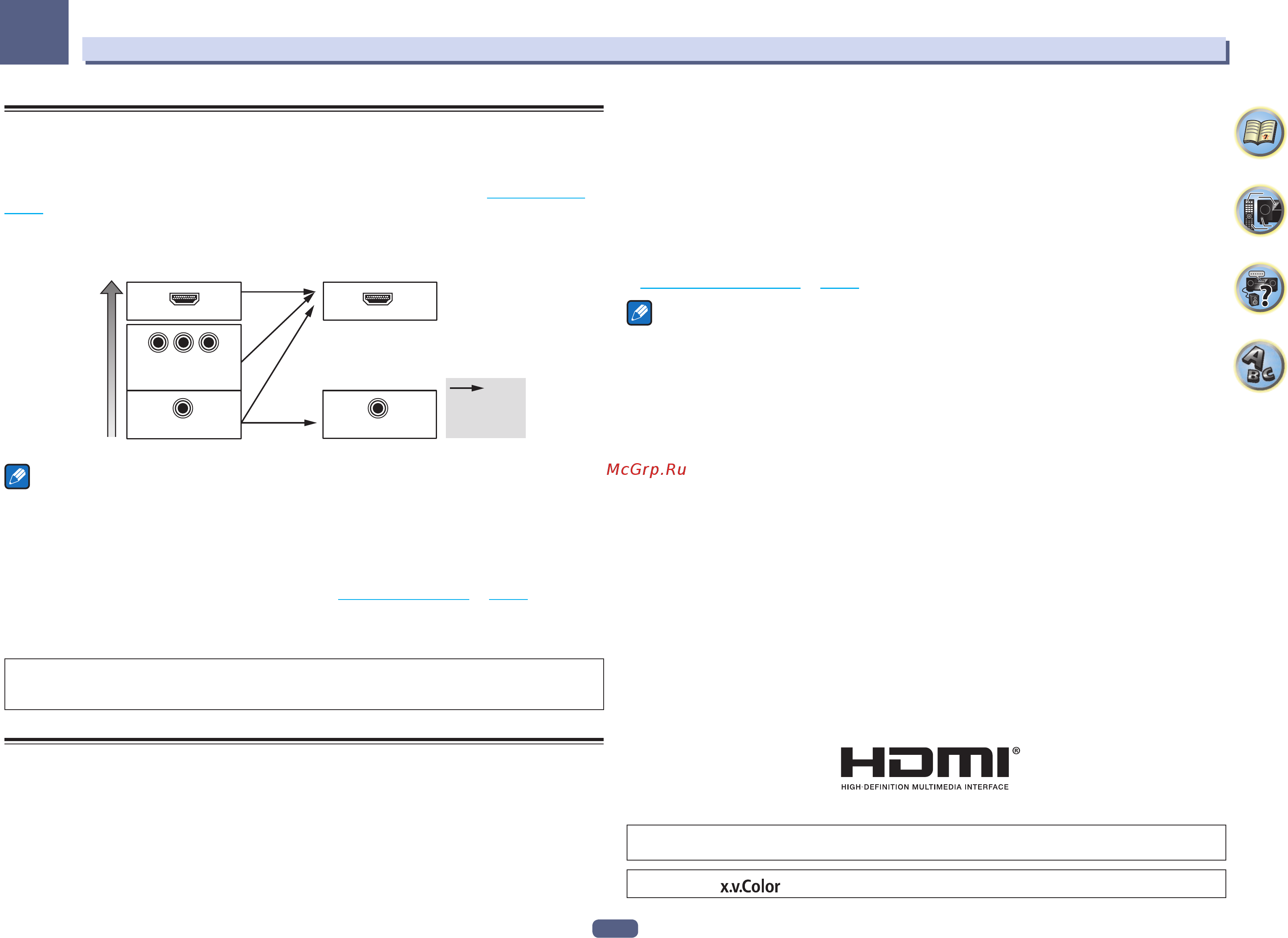

22
03
Подключение оборудования
О преобразователе видеосигнала
Преобразователь видеосигнала обеспечивает вывод всех видеоисточников через терминал HDMI OUT.
Если телевизор подключен только к композитным гнездам VIDEO MONITOR OUT ресивера, тогда все
другие видеоустройства следует подключать через композитные подключения.
Если для нескольких видеокомпонентов назначена одна и та же функция входа (см. Меню Input Setup на
стр. 37), преобразователь устанавливает приоритет в следующем порядке: HDMI, компонентное видео,
затем композитное видео.
VIDEO IN
VIDEO
MONITOR OUT
COMPONENT
VIDEO IN
YPB PR
HDMI IN HDMI OUT
Возможность
вывода
видеосигналов
Улучшение качества
Терминал для
подключения с исходным
устройством
Терминал для
подключения с
телевизионным монитором
Примечания
! HDMI - единственное исключение: поскольку понижение данного разрешения невозможно, при
подключении данного видеоисточника необходимо подключить монитор/телевизор к выходу HDMI
ресивера.
! Если видеосигнал не отображается на телевизоре, попробуйте отрегулировать настройки разреше-
ния используемого компонента или дисплея. Учтите, что некоторые компоненты (например, игровые
видеоприставки) имеют разрешение, преобразование которого невозможно. В таком случае, попытай-
тесь переключить Преобразование цифрового видео (в Настройка видеоопций на стр. 66) на OFF.
! Разрешения входного сигнала, которые можно преобразовывать от компонентного видеовхода
для выхода через HDMI, составляют 480i/576i, 480p/576p, 720p и 1080i. Сигналы 1080р не могут
преобразовываться.
Данное изделие содержит технологию защиты авторских прав, защищенную патентами США и дру-
гими правами на интеллектуальную собственность, принадлежащую Rovi Corporation. Инженерный
анализ и разборка запрещены.
О HDMI
Подключение HDMI передает несжатые цифровые видеосигналы, а также почти все виды цифровых
аудиосигналов.
Данный ресивер поддерживает технологию High- Definition Multimedia Interface (HDMI
®
/
TM
).
С помощью подключений HDMI данный ресивер поддерживает описанные ниже функции.
! Цифровая передача несжатого видео (материала, защищенного по системе HDCP (1080p/24,
1080p/60, др.))
! Передача сигнала 3D
! Передача сигнала Deep Color
! Передача сигнала x.v.Color
! ARC (Реверсивный аудиосигнал)
! Передача сигнала 4К
— В зависимости от подключенного оборудования данная функция может не срабатывать соответству-
ющим образом.
— Поддерживаются сигналы 4K 24p, 4K 25p и 4K 30p.
! Прием многоканальных линейных цифровых аудиосигналов PCM (192 кГц или менее) до макс. 8
каналов
! Прием следующих цифровых аудиоформатов:
— Dolby Digital, Dolby Digital Plus, DTS, аудиосигналы с высокой битовой скоростью (Dolby TrueHD,
DTS-HD Master Audio, DTS-HD High Resolution Audio), CD, SACD (сигнал DSD)
! Синхронизированное управление компонентами с помощью функции Control через HDMI (см.
Функция Control через HDMI на стр. 59)
Примечания
! Подключение HDMI допускается только для компонентов, оборудованных интерфейсом DVI и
совместимых как с DVI, так и с защитой High Bandwidth Digital Content Protection (HDCP). Для под-
ключения к разъему DVI понадобится отдельный переходник (DVIdHDMI). Однако, подключение DVI
не поддерживает передачу аудиосигналов. Дополнительные сведения можно получить у продавца
оборудования.
! При подключении компонента, несовместимого с HDCP, на дисплее передней панели отобража-
ется сообщение HDCP ERROR. Данное сообщение отображается даже для некоторых компонентов,
совместимых с HDCP, но когда нет проблем в отображении видеоизображения, это не является
неисправностью.
! В зависимости от подключенного компонента, использование подключения DVI может привести к
ненадежной передаче сигнала.
! Данный ресивер поддерживает SACD, Dolby Digital Plus, Dolby TrueHD и DTS-HD Master Audio. Для
использования преимуществ данных форматов, однако, убедитесь, что компонент, подключенный к
данному ресиверу, также поддерживает соответствующий формат.
! Используйте Высокоскоростной кабель HDMI
®
/
TM
. При использовании кабеля HDMI, кроме
Высокоскоростной кабель HDMI
®
/
TM
, ресивер может не срабатывать соответствующим образом.
! При подключении кабеля HDMI со встроенным уравнивающим фильтром, он может не срабатывать
соответствующим образом.
! Передача сигнала возможна только при подключении к совместимому компоненту.
! Передача цифрового аудиосигнала формата HDMI требует больше времени на распознавание. По
этой причине может происходить прерывание звучания во время переключения аудиоформатов или
при запуске воспроизведения.
! Включение/отключение устройства, подключенного к терминалу HDMI OUT данного аппарата, во
время воспроизведения, или отсоединение/подключение кабеля HDMI во время воспроизведения
может вызывать шум или прерывание звучания.
Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются торговыми
марками или зарегистрированными торговыми марками HDMI Licensing, LLC в США и других странах.
«x.v.Color» и являются торговыми марками Sony Corporation.
