Подключение оборудования
03
10
Ru
Глава 3
Подключение оборудования
Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как может показаться. На этой странице
описаны компоненты, которыми можно дополнить используемую систему домашнего кинотеатра.

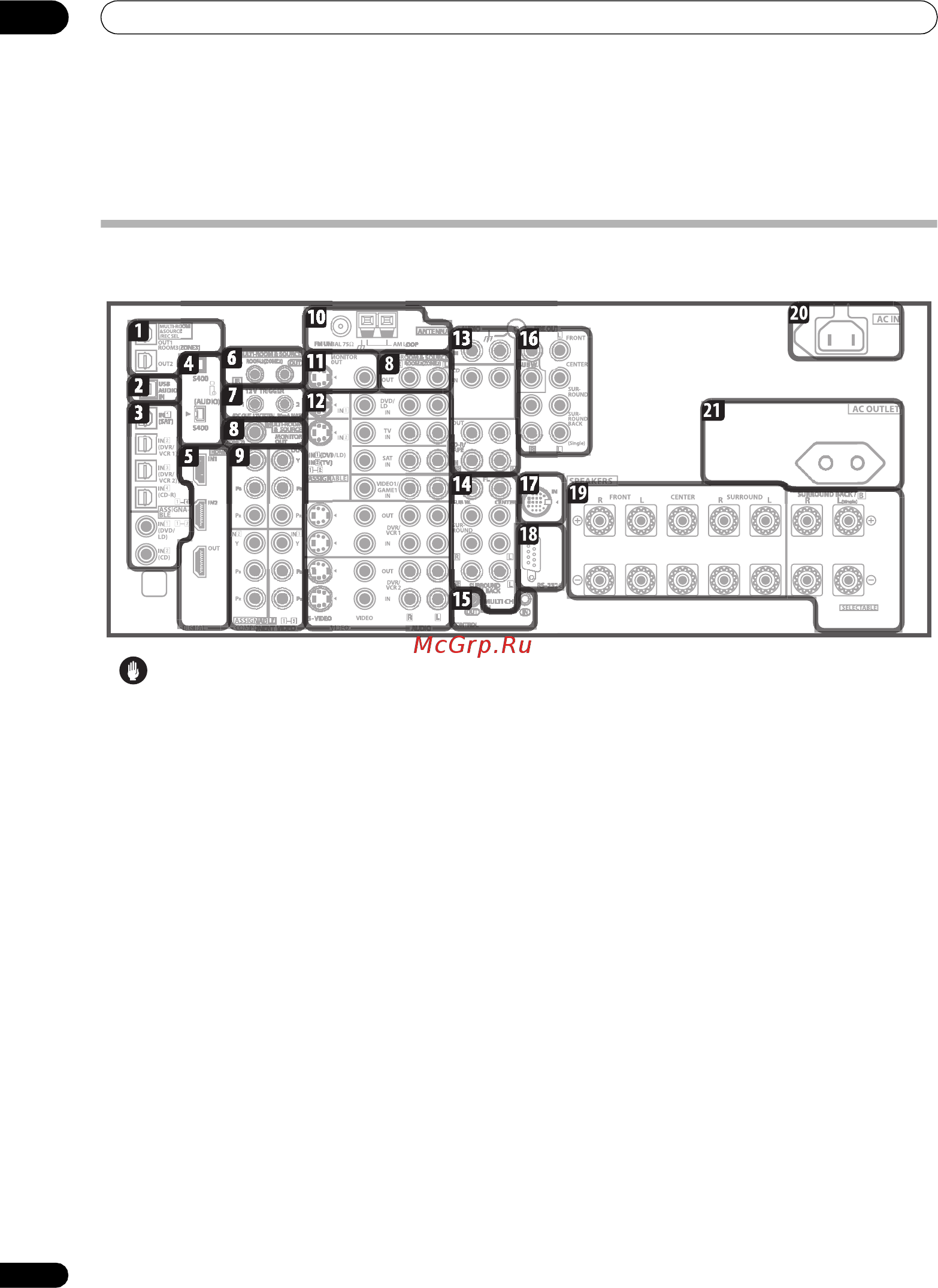

Задняя панель
На этом рисунке изображена модель VSX-AX4AVi, однако модель VSX-AX2AV имеет те же подключения, за исключением
отмеченных отдельно.
Предупреждение
• Перед выполнением или изменением схем
подсоединения отключите питание и отсоедините кабель
питания от электророзетки. Включение должно быть
последним шагом.
1 Оптический(е) цифровой(ые) аудиовыход(ы)
Для записи при помощи рекордера CD или мини-дисков
используйте разъем
OUT1
и (только для модели VSX-
AX4AVi)
OUT2
.
Подключение цифровых аудиоисточников на стр. 15.
Разъем
OUT1
также используется для соединений для
прослушивания в нескольких помещениях.
Прослушивание в режиме Multi Room на стр. 54.
2 Аудиовход USB
(только для модели VSX-AX4AVi)
Используйте для подключения ПК в качестве
аудиоисточника.
Использование интерфейса USB на стр. 51.
3 Оптические и коаксиальные цифровые аудиовходы
(6 шт.)
Используйте для цифровых источников, включая
проигрыватели/рекордеры DVD, ресиверы спутникового ТВ,
проигрыватели CD и тд.
Для получения сведений о назначении входов см. также
раздел Меню Input Setup (Настройка входов) на стр. 60.
4 Разъемы S-400 i.LINK (2 шт.)
(только для модели VSX-
AX4AVi)
Используйте для подключения других аудиоустройств
i.LINK для многоканального цифрового аудиовхода/выхода.
Использование интерфейса i.LINK на стр. 48.
5 Разъемы HDMI (3 шт.)
Два входа и один выход для высококачественного
соединения аудио-/видео с устройствами,
поддерживающими формат HDMI.
Подключение с помощью HDMI на стр. 47.
6 Вход дистанционного управления (смежное
помещение и источник)
Используйте для подключения к внешнему датчику
дистанционного управления для использования, например, в
смежном помещении.
Подключение ИК-датчика на стр. 56.
7 Гнезда триггера 12 В
(всего макс. 50 мА)
(2 шт.)
Используйте для включения и выключения компонентов
системы в соответствии с функцией входа ресивера.
Включение и выключение компонентов с помощью
триггера 12 В на стр. 57.
8 Выходы источника и функции Multi Room
Используйте для подключения второго усилителя в
отдельном помещении.
Прослушивание в режиме Multi Room на стр. 54.
9 Соединения компонентного видео (4 шт.)
Используйте входы для подключения любых
видеоисточников, имеющих выходы компонентного видео,
например, рекордер DVD. Используйте этот выход для
подключения к монитору или ТВ.
Использование разъемов компонентного видео на
стр. 14.
10 Разъемы антенн AM и FM
Используйте для подключения комнатных или наружных
антенн для радиопередач.
Подключение антенн на стр. 19.
11 Выходы композитного видео и S-video для монитора
Используйте для подключения мониторов и ТВ.
Подключение ТВ и проигрывателя дисков DVD на
стр. 12.
