Подключение оборудования
03
12
Ru
Подключение ТВ и проигрывателя дисков
DVD

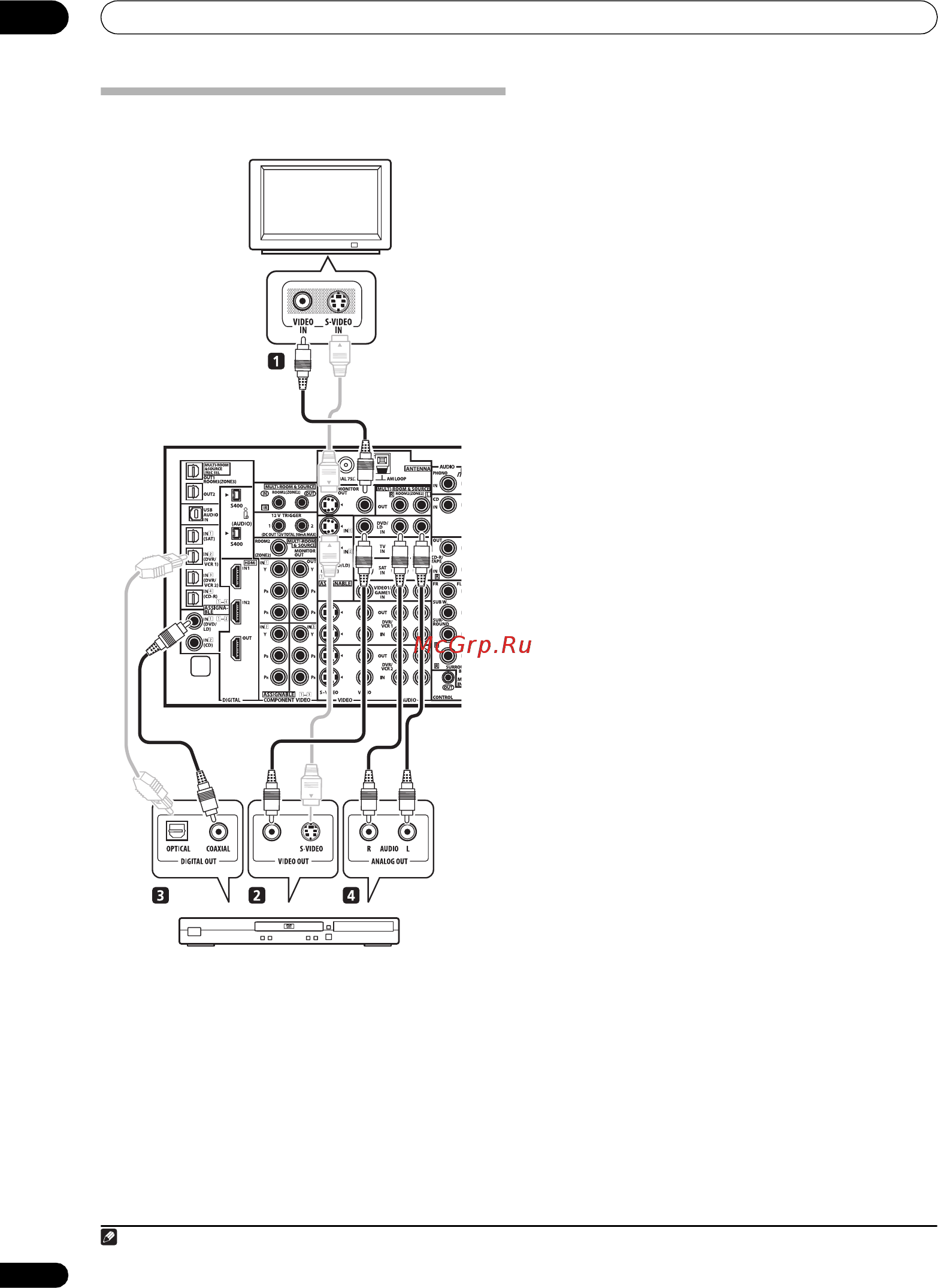

На схеме показана базовая установка данного с ТВ и
проигрывателем дисков DVD при помощи соединения S-
video или композитного соединения. Различные ТВ и
проигрыватели дисков DVD могут предлагать различные
возможности подключения. Если используемый ТВ/или
проигрыватель дисков DVD имеет компонентные
видеовходы и выходы, см. также раздел Использование
разъемов компонентного видео на стр. 14. Если в
используемом
проигрывателе дисков DVD предусмотрены
многоканальные аудиовыходы, см. раздел Подключение
многоканальных аналоговых входов на стр.51.
1 Подключите видеоразъем MONITOR OUT (ВЫХОД
МОНИТОРА) к видеовходу телевизора.
Используйте видеокабель RCA с аудиоштекером для
подключения к гнезду композитного видео или, для
получения более высокого качества сигнала, используйте
кабель S-video для подключения к гнезду S-video.
2 Соедините выход композитного видео или S-video
проигрывателя DVD со входом DVD/LD VIDEO или DVD/LD
S-VIDEO.
Подключите с помощью стандартного видеокабеля или
кабеля S-video.
3 Соедините цифровой аудиовыход коаксиального
типа
1
проигрывателя DVD со входом DIGITAL 1 (DVD/LD)
этого ресивера.
Используйте коаксиальный кабель, предназначенный для
цифрового звука.
4 Подключите стереофонические аудиовыходы на
проигрывателе DVD ко входам DVD/LD AUDIO.
Подключите с помощью стереофонического кабеля RCA с
аудиоштекером.
• Если на используемом проигрывателе дисков DVD
имеются многоканальные видеовыходы, вместо этого
можно использовать их. См. раздел Подключение
многоканальных аналоговых входов на стр. 51.
Ɍɟɥɟɜɢɡɨɪ
ɉɪɨɢɝɪɵɜɚɬɟɥɶ'9'
749"9"7J
Примечание
1 Если на проигрывателе DVD имеется только оптический цифровой выход, его можно соединить с одним из оптических входов ресивера с помощью
оптического кабеля. При настройке ресивера потребуется указать, какой его вход подключен к проигрывателю (см. раздел Меню Input Setup (Настройка
входов) на стр. 60).
