Подключение оборудования
03
14
Ru
3 Если устройство способно выводить цифровой звук,
соедините цифровой аудиовыход оптического типа
1
рекордера со входом DIGITAL 2 (DVR/VCR1).
Для соединения используйте оптический кабель.
2
• Для второго рекордера используйте входы
DIGITAL 3
(
DVR/VCR2
).

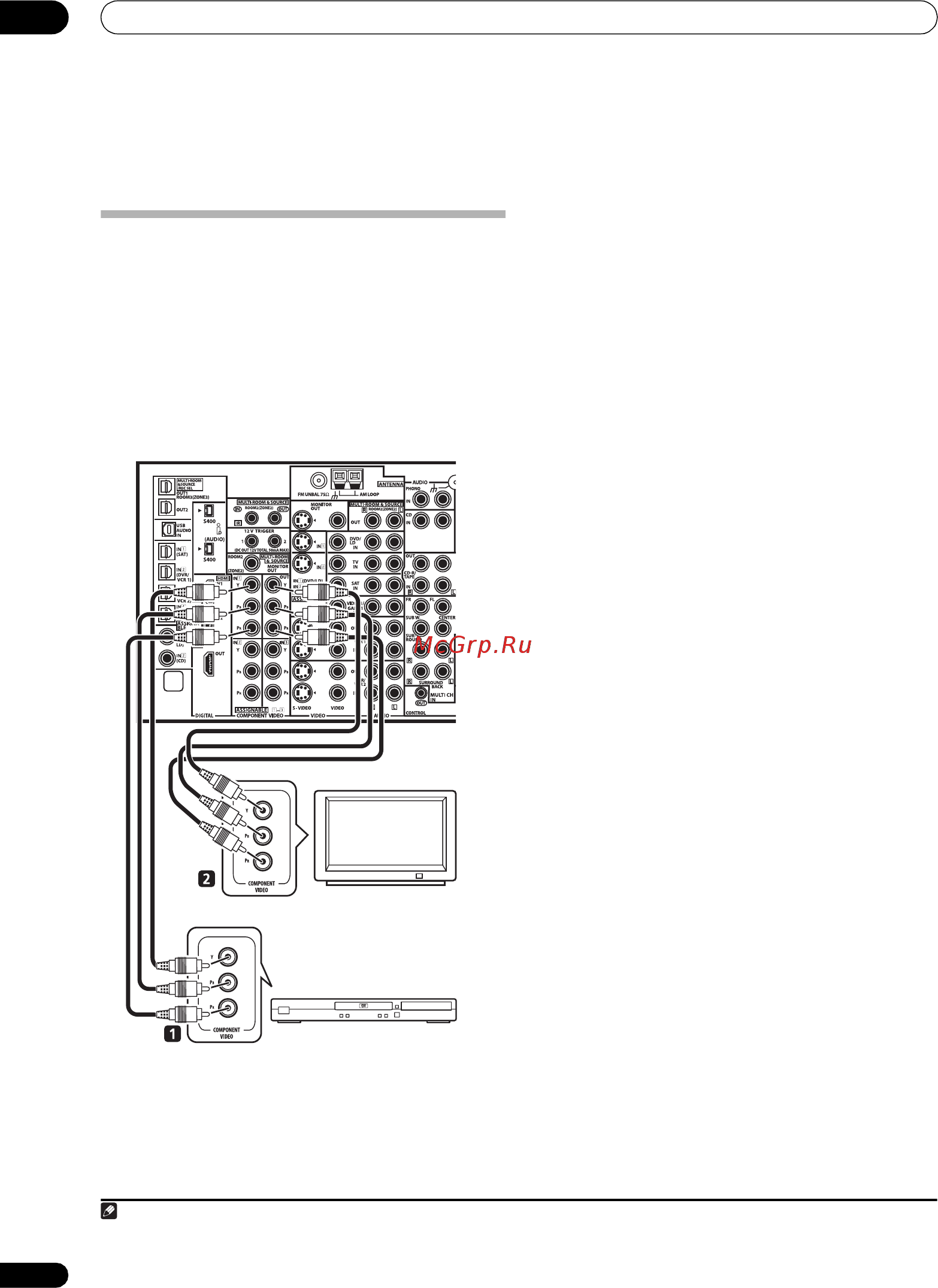

Использование разъемов компонентного
видео
По сравнению с композитным видео или S-video
компонентное видео обеспечивает значительно более
высокое качество изображения. Также можно
воспользоваться преимуществами видео с прогрессивной
разверткой (если, источник сигнала и телевизор
поддерживают этот формат), что обеспечивает очень
устойчивое изображение без мерцания. Узнать,
поддерживает ли ваше оборудование видео с прогрессивной
разверткой (progressive-scan video), можно в документации к
телевизору
и компоненту-источнику видеосигнала.
1 Соедините выходы компонентного видео компонента
источника с набором входов ASSIGNABLE COMPONENT
VIDEO (НАЗНАЧАЕМЫЙ КОМПОНЕНТ - ВИДЕО).
Установите соединение при помощи тройного видеокабеля
компонентного видео.
• Поскольку их можно назначать, не важно, какие
видеовходы компонентов используются для каких
источников. После завершения подключения нужных
компонентов необходимо назначить видеовходы
компонентов – см. раздел Меню Input Setup (Настройка
входов) на стр. 60.
2 Соедините гнезда COMPONENT VIDEO OUT (ВЫХОД
КОМПОНЕНТНОГО ВИДЕО) со входами компонентного
видео телевизора или монитора.
Для соединения используйте тройной видеокабель
компонентного видео.
Примечание
1• Для записи следует подключить аналоговые аудиокабели (цифровое подключение предназначено только для воспроизведения).
• Если используемый видеокомпонент не имеет цифрового аудиовыхода, этот пункт можно пропустить.
2 Если на рекордере имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью
коаксиального цифрового аудиокабеля. При настройке ресивера потребуется
указать, какой его вход подключен к рекордеру (см. также раздел Меню Input
Setup (Настройка входов) на стр.60).
749"9"7J
Ɍɟɥɟɜɢɡɨɪ
ɉɪɨɢɝɪɵɜɚɬɟɥɶ'9'
