Подключение оборудования
03
16
Ru
Подключение аналоговых
аудиоисточников
Этот ресивер оснащен тремя стереофоническими
аудиовходами. Двум из этих входов соответствуют выходы,
что позволяет использовать их с аналоговыми устройствами
записи.
Один из аудиовходов (
PHONO
) предназначен для входа
сигнала от проигрывателя грампластинок; использовать его в
качестве входа для других компонентов не следует. Этот
вход также имеет контакт заземления, необходимый для
большинства проигрывателей.

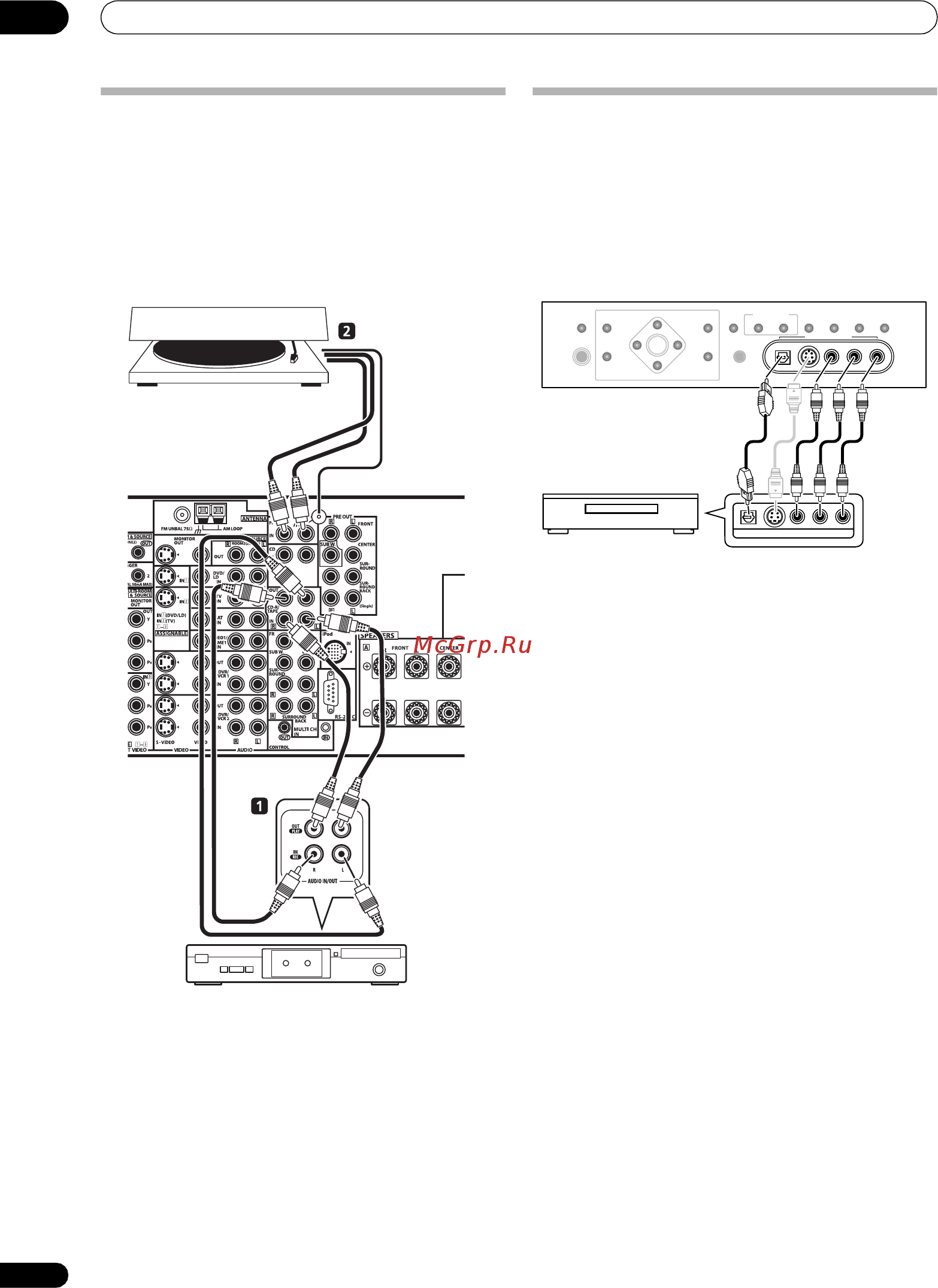

1 Соедините аналоговые аудиовыходы источника со
одним из аудиовходов (AUDIO).
Подключите с помощью стереофонического кабеля RCA с
аудиоштекером.
• Если подключается магнитофон, MD-рекордер и т.д.,
соедините аналоговые аудиовыходы (
OUT
) ресивера с
аналоговыми аудиовходами устройства.
2
Только для проигрывателей грампластинок:
подключите стереофонические аудиовыходы ко входам
PHONO.
• Если проигрыватель оснащен проводом заземления,
соедините его с контактом заземления ресивера.
• Если используемый проигрыватель грампластинок
имеет линейные выходы (т.е. имеет встроенный
предварительный аудиоусилитель), вместо этого
подключите его ко входам
CD
.
Подключение компонента к входам на
передней панели
На передней панели ресивера имеются следующие входы:
гнездо композитного видео (
VIDEO
), гнездо S-video (
S-
VIDEO
), стереофонические аналоговые аудиовходы (
AUDIO
L/R
) и оптический цифровой аудиовход (
DIGITAL
). Эти
соединения можно использовать для любых компонентов
аудио/видео, но они особенно удобны для использования с
переносными устройствами, такими как, видеокамеры,
игровые видеоприставки и переносное аудио/
видеооборудование.
• Выберите эти входы с помощью кнопки
INPUT SELECT
(ВЫБОР ВХОДА)
(на пульте дистанционного
управления) или регулятора
INPUT SELECTOR (ВЫБОР
ВХОДА)
(на передней панели) для выбора разъема
VIDEO/GAME 2
.
749"9"7J
ɉɪɨɢɝɪɵɜɚɬɟɥɶ
Ʉɚɫɫɟɬɧɵɣɦɚɝɧɢɬɨɮɨɧɢɬɞ
4
30%!+%23
45.%
%.4%2
45.%n
0(/.%3
!6
0!2!-%4%2
3%450
34n34
45.%2
%$)4
"!.$
#/.42/, /./&&
6)$%/
3%,%#4
3)'.!,
3%,%#4
3"CH
02/#%33).'
34%2%/
6)$%/'!-%).054
$)')4!,). 36)$%/ 6)$%/ , 2!5$)/
-5,4)n2//-
3/52#%2%#3%,
-#!##
3%450-)#
2%452.
ɂɝɪɨɜɚɹɌȼɩɪɢɫɬɚɜɤɚ
ɜɢɞɟɨɤɚɦɟɪɚɢɬɞ
6)$%//54054
$)')4!,/54
