Siemens HB36P575 [3/10] Das müssen sie beachten
![Siemens HB36P575 [3/10] Das müssen sie beachten](/views2/1027812/page3/bg3.png)
de
Ø Montageanleitung
Das müssen Sie beachten:
Elektrischer Anschluss
Das Gerät ist steckerfertig und darf nur an eine vorschriftsmäßig
installierte Schutzkontakt-Steckdose angeschlossen werden.
Das Verlegen einer Steckdose oder Austausch der Anschluss-
leitung darf nur vom Elektrofachmann unter Berücksichtigung
der einschlägigen Vorschriften ausgeführt werden.
Wenn der Stecker nach dem Einbau nicht mehr erreichbat ist,
muss installationsseitg eine allpollige Trennvorrichtung mit
einem Kontaktabstand von mindestens 3 mm vorhanden sein.
Der Berührungsschutz muss durch den Einbau gewährleistet
sein.
Einbaumöbel
Der Einbauschrank darf hinter dem Gerät keine Rückwand
haben. Zwischen Wand und Schrankboden bzw. Rückwand des
darüberliegenden Schrankes muss ein Abstand von mindestens
45 mm eingehalten werden.
Der Einbauschrank muss an der Vorderseite eine Lüftungsöff-
nung von 50 cm² haben. Bei Umbaumöbel ohne Lüftungsaus-
schnitt im hinteren Bereich der Seitenwände 200 cm². Dazu die
Sockelblende zurückschneiden oder ein Lüftungsgitter anbrin-
gen.
Lüftungsschlitze und Ansaugöffnungen dürfen nicht verdeckt
werden.
Nur ein fachgerechter Einbau nach dieser Montageanweisung
garantiert einen sicheren Gebrauch. Bei Schäden durch fal-
schen Einbau haftet der Monteur.
Einbaumöbel müssen bis 90 °C temperaturbeständig sein,
angrenzende Möbelfronten bis mindestens 70 °C.
Alle Ausschnittarbeiten an Möbel und Arbeitsplatte vor dem Ein-
setzen der Geräte durchführen. Späne entfernen, die Funktion
von elektrischen Bauteilen kann beeinträchtigt werden.
Gerät unter Arbeitsplatte - Bild 1
Der Zwischenboden des Umbauschrankes benötigt einen Lüf-
tungsausschnitt siehe Bild 1.
Wird das Gerät unter einem Kochfeld eingebaut, beachten Sie
die Montageanweisung des Kochfeldes.
Gerät im Hochschrank - Bild 2
Das Gerät darf nur über einem belüfteten Backofen des glei-
chen Herstellers eingebaut werden.
Der Einbau über einem Kühlgerät ist möglich.
Das Gerät darf nicht über Dampfgarer, Dampfbackofen und
Geschirrspüler eingebaut werden.
Eckeinbau - Bild 3
Bei Eckeinbau Maße D berücksichtigen. Das Maß E ist abhän-
gig von der Dicke der Möbelfront und dem Griff.

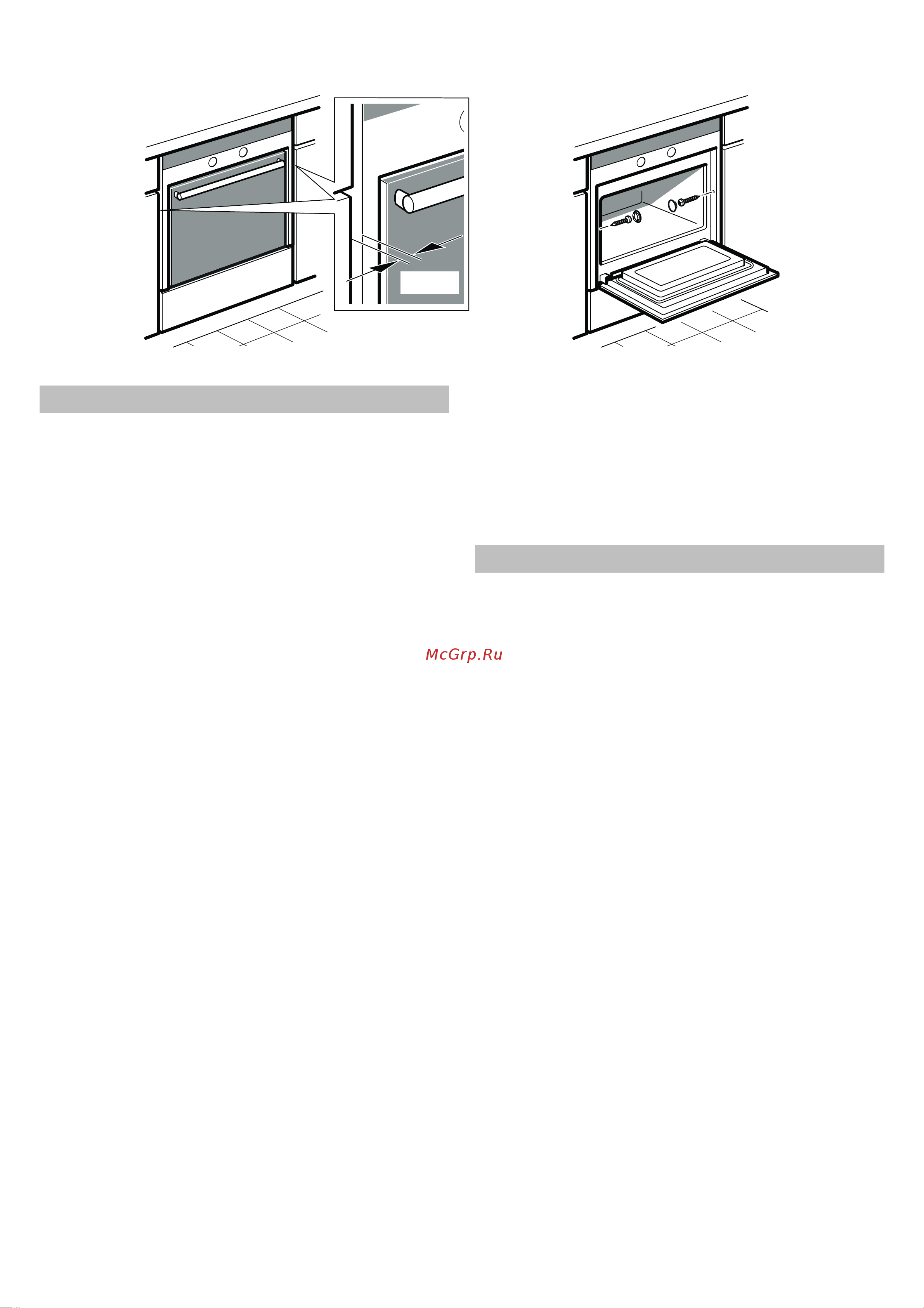

Einbau vorbereiten - Bild 4
Wenn nötig die Abstandhalter montieren - Bild 4.
Gerät befestigen - Bild 5
■ Gerät ganz einschieben und mittig ausrichten.
■ Anschlusskabel nicht knicken.
■ Gerät festschrauben.
■ Der Spalt zwischen Arbeitsplatte und Gerät darf nicht durch
zusätzliche Leisten verschlossen werden.
Ausbau
Gerät spannungslos machen. Befestigungsschrauben lösen.
Gerät leicht anheben und ganz herausziehen.
en
Ú Installation instructions
The following must be noted:
Electrical connection
The appliance is fitted with a plug and must only be connected
to a properly installed earthed socket. Only a qualified
electrician who takes the appropriate regulations into account
may install the socket or replace the connecting cable.
If the plug is no longer accessible following installation, an all-
pole isolating switch must be present on the installation side
with a contact gap of at least 3 mm.
Contact protection must be ensured by the installation.
Fitted units
The fitted cabinet must not have a back wall behind the
appliance. A gap of at least 45 mm must be maintained
between the wall and the cabinet base and/or the back panel of
the overlying cabinet.
The fitted cabinet must have a ventilation opening of 50 cm² on
the front. For surround units with no ventilation cut-out in the
back of the side panels 200 cm². To do this, cut back the base
panel or fit a ventilation grille.
Make sure that you do not cover ventilation slots and air inlet
openings.
The safe operation of this appliance can only be guaranteed if it
has been installed to a professional standard in accordance
with these installation instructions. The installer is liable for
damage incurred as a result of incorrect installation.
Fitted units must be heat-resistant up to 90 °C, and
neighbouring unit fronts up to at least 70 °C.
Cut-out work on the units and worktop should be performed
before fitting the appliances. Remove any shavings or the
function of the electrical components may be impaired.
Oven under the work surface - Fig. 1
There must be a ventilation cut-out made in the intermediate
floor of the converted cabinet see Fig. 1.
If the appliance is being installed beneath a hob, observe the
hob installation manual.
Appliance in a tall unit - Fig. 2
The appliance may only be fitted above a ventilated oven from
the same manufacturer.
Installation above a refrigerator is possible.
The appliance must not be fitted above a steamer, combination
steam oven or a dishwasher.
