RD 7 Подъем и транспортировка
wc_tx001349ru.fm 23
3 Подъем и транспортировка
Подъем

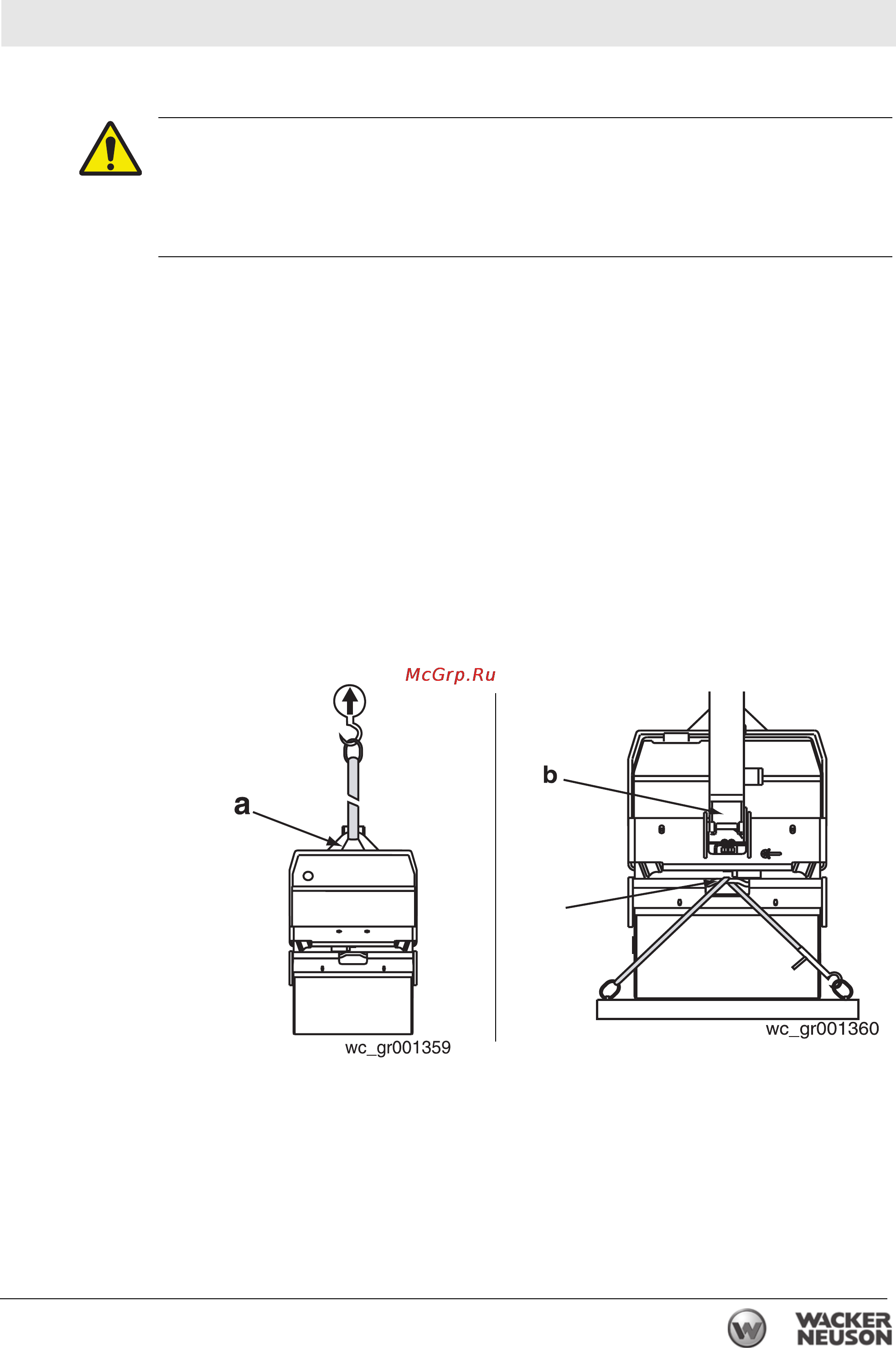

• Прикрепить стропу или цепь к подъемной петле
(a)
с помощью
подходящего крюка или грузоподъемной серьги. Грузоподъемность
каждого подъемного устройства должна быть не менее 650 кг.
• Для подъема следует использовать только стальные тросы или
цепи. Трос или цепь должны иметь подходящую указанную
грузоподъемность 650 кг. Запрещается использовать
самодельные тросы или цепи.
УВЕДОМЛЕНИЕ: Запрещается поднимать каток за другие его
компоненты, так как в этом случае возможно серьезное
повреждение.
• Запрещается стоять под машиной или садиться в нее во время
ее подъема или перемещения.
Транспортировка
Перед транспортировкой машины:
• Установите блоки впереди и позади каждого барабана.
• Используйте передние и задние точки строповки
(c)
для
надежного крепления машины к прицепу.
• Переведите рукоятку подъема
(b)
в вертикальное положение.
ОСТОРОЖНО
Опасность повреждения агрегата / раздавливания. Нарушение правил
подъема может привести к падению агрегата.
f Соблюдайте следующие правила техники безопасности при подъеме и
транспортировке агрегата.
