RD 7 Эксплуатация
wc_tx000294ru.fm 35

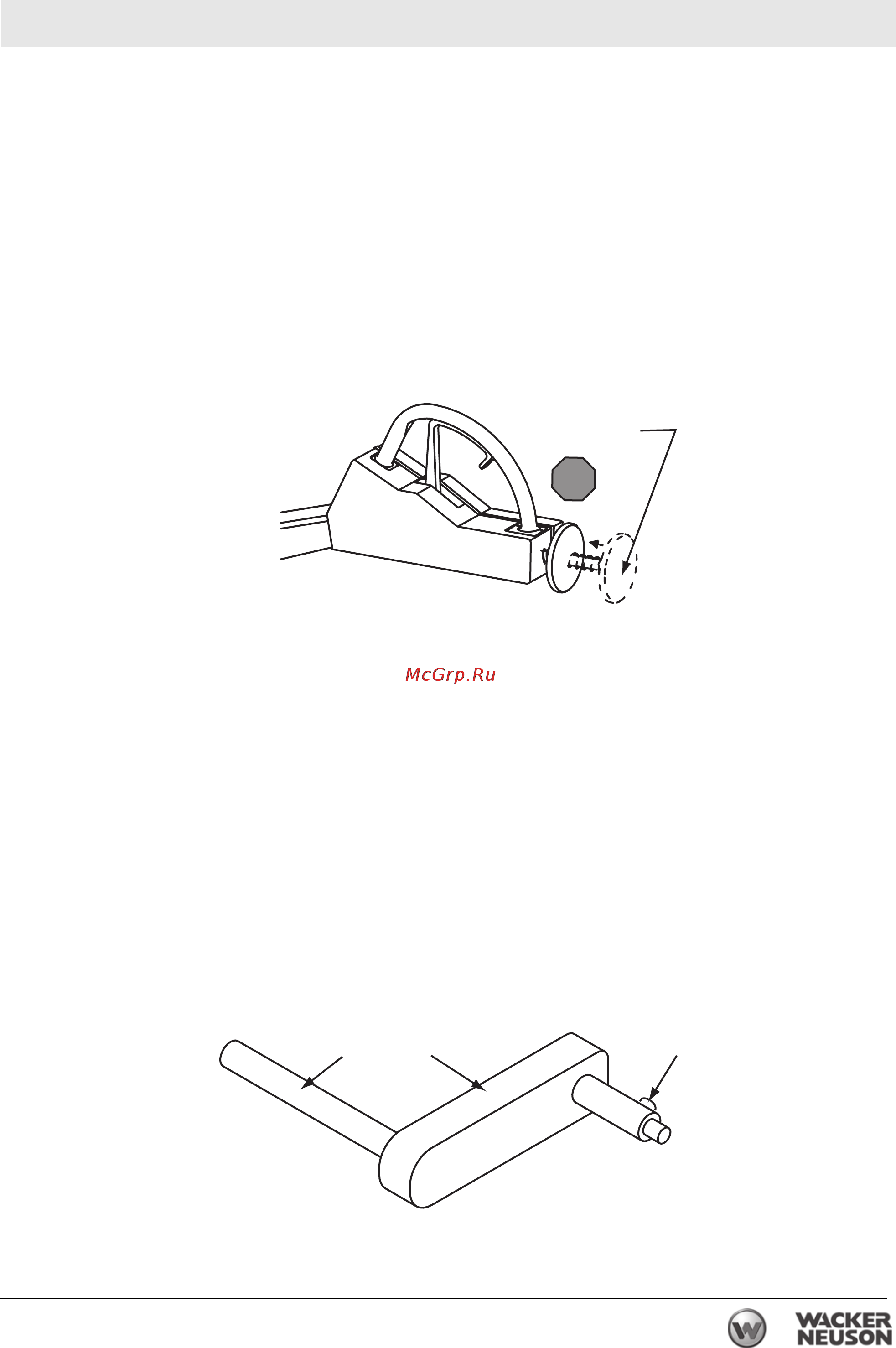

4.13 Дополнительная упорная подушка
См. рис. wc_gr001342
Дополнительная упорная подушка (a) расположена в заднем
отсеке машины за панелью управления. Дополнительная упорная
подушка срабатывает только при движении задним ходом.
В случае если машина при движении задним ходом наедет на
препятствие или прижмет оператора, подушка будет перемещена
вперед и машина остановится. Машина сможет двигаться только
вперед, когда рукоятка будет возвращена назад через
нейтральное положение.
4.14 Заводная рукоятка двигателя
См. рис. wc_gr001345
Заводная рукоятка двигателя оснащена амортизатором
обратного удара, что позволяет защитить оператора от травмы в
случае возникновения обратных вспышек в двигателе.
Непродолжительное вращение в противоположную сторону на
трубе рукоятки (a) разрывает связь между коленом рукоятки (b) и
поводком (c).
STOP
wc_gr001342
a
wc_gr001345
ab
c
