Эксплуатация RD 7
34 wc_tx000294ru.fm
4.11 Контроль направления и скорости

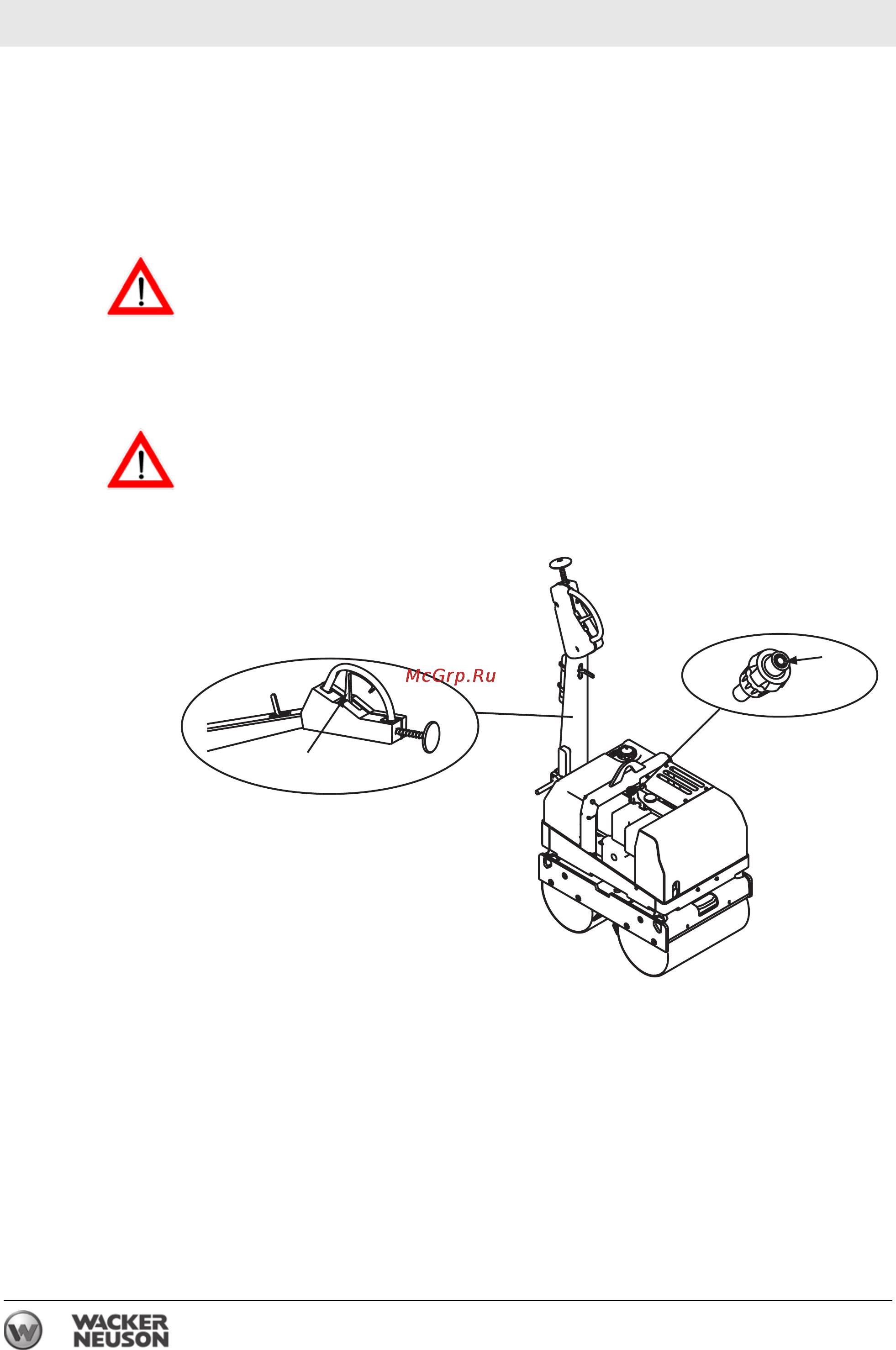

См. рис. wc_gr001341
Направление и скорость хода регулируются подвижным рычагом
(a) внутри рукоятки. Из нейтрального положения рукоятку можно
нажимать в направлении от оператора (передний ход) и в
направлении к оператору (задний ход).
Во время работы с машиной держите обе руки на рукоятке. В
процессе работы рукоятка может внезапно повернуться и вызвать
травму.
Скорость регулируется движением рычага; чем дальше отодвинут
рычаг в каком-либо направлении, тем быстрее будет двигаться в
этом направлении каток.
Если тяга работающей машины отделится от рычага направления
в процессе работы машины, каток может выйти из-под контроля и
стать причиной травмы. В этом случае следует остановить
двигатель, нажав дроссель (b1).
4.12 Вибровозбудитель
Вибровозбудитель обеспечивает вибрацию и может
использоваться в большинстве условий работы, где имеется
грунт связанного типа с содержанием тяжелой глины, а также
рыхлый грунт и гравий.
УВЕДОМЛЕНИЕ: ЗАПРЕЩАЕТСЯ работать с машиной на
твердых поверхностях, например на бетоне или прессованном
асфальте, с включенной вибрацией. В этом случае возможно
повреждение подшипников барабана.
ОСТОРОЖНО
ОСТОРОЖНО
b1
a
wc_gr001341
