Техническое обслуживание RD 7
66 wc_tx000295ru.fm

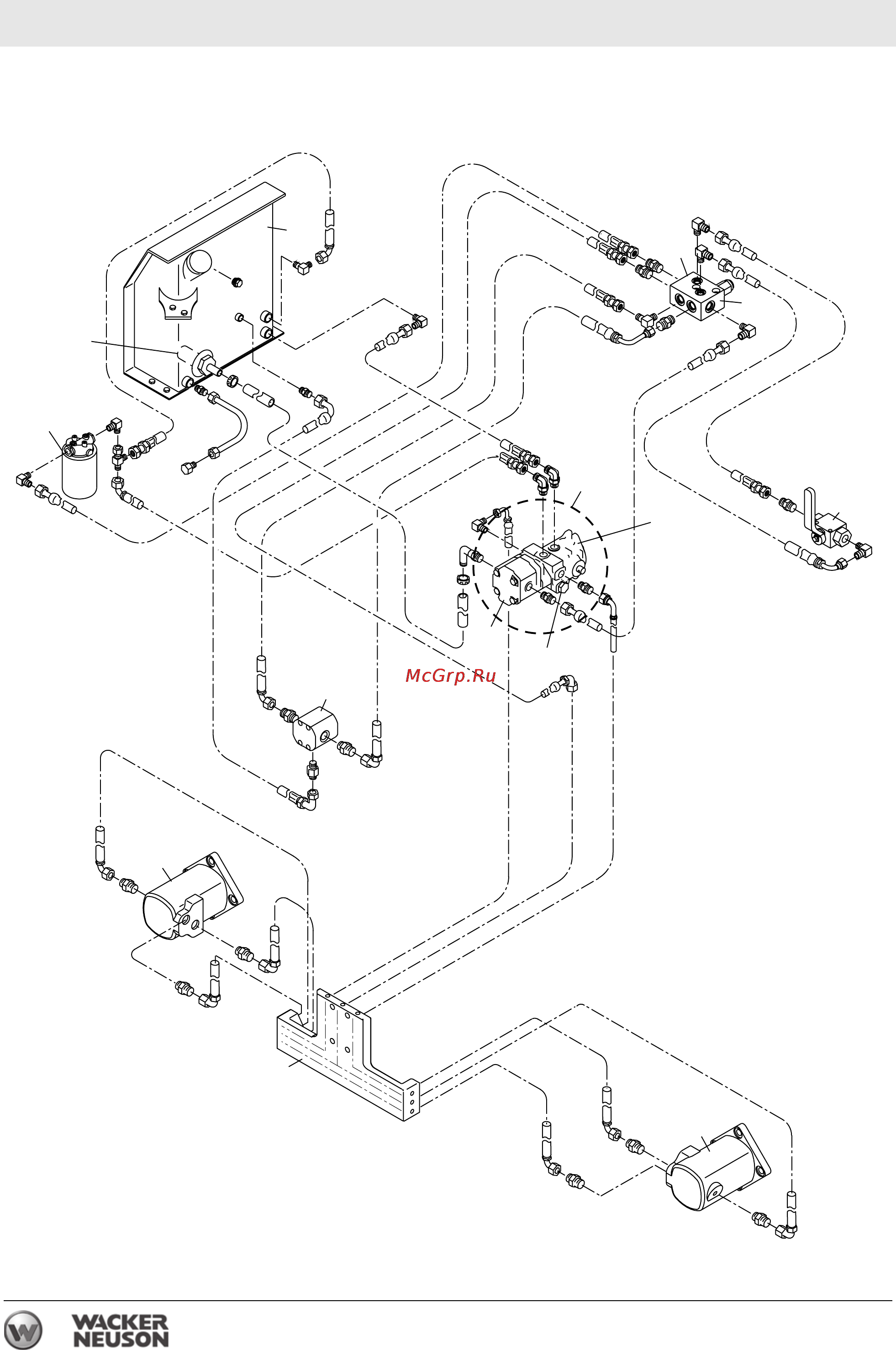

5.20 Гидросхема
wc_gr003637
15
2
8
11
(9)
(12)
1
10
6
7
16
3
14
4
5
13
