RD 7 Техническое обслуживание
wc_tx000295ru.fm 53
5.8 Система охлаждения двигателя

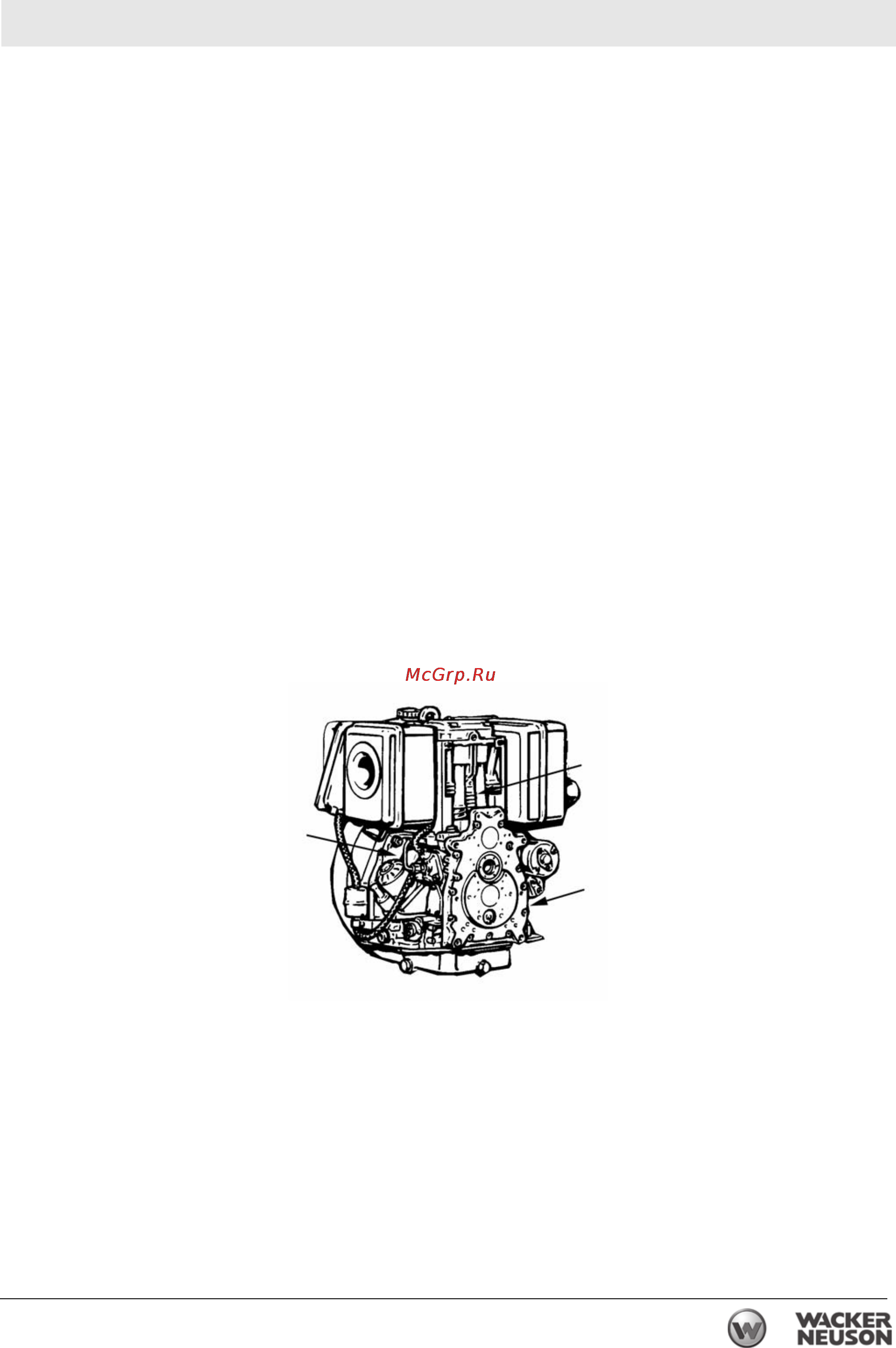

См. рис. wc_gr001354
Остановите машину, активируйте стояночный тормоз и
выключите двигатель. Перед очисткой двигатель должен
полностью остыть.
Сухое загрязнение
5.8.1 Очистите все воздухонаправляющие элементы и зоны полного
охлаждения воздуха (a) на головке цилиндра, на цилиндре и
лопастях махового колеса, не увлажняя их. Высушите сжатым
воздухом.
Влажное или масляное загрязнение
5.8.2 Очистите всю область растворителем или холодным очистителем
в соответствии с инструкциями производителя и промойте ее
водяной струей высокого давления. Высушите сжатым воздухом.
5.8.3 Выявите причину утечки масла, вызывающей маслянистое
загрязнение. Устраните утечку. Если необходимо, обратитесь за
консультацией к дилеру Hatz.
5.8.4 После очистки запустите двигатель, чтобы просушить его и не
допустить образования ржавчины.
a
a
a
wc_gr001354
