RD 7 Техническое обслуживание
wc_tx000295ru.fm 49
Опасность взрыва! Дизельное топливо легко воспламеняется и
требует осторожного обращения. Запрещается курить возле
машины. Избегайте искр и открытого огня.

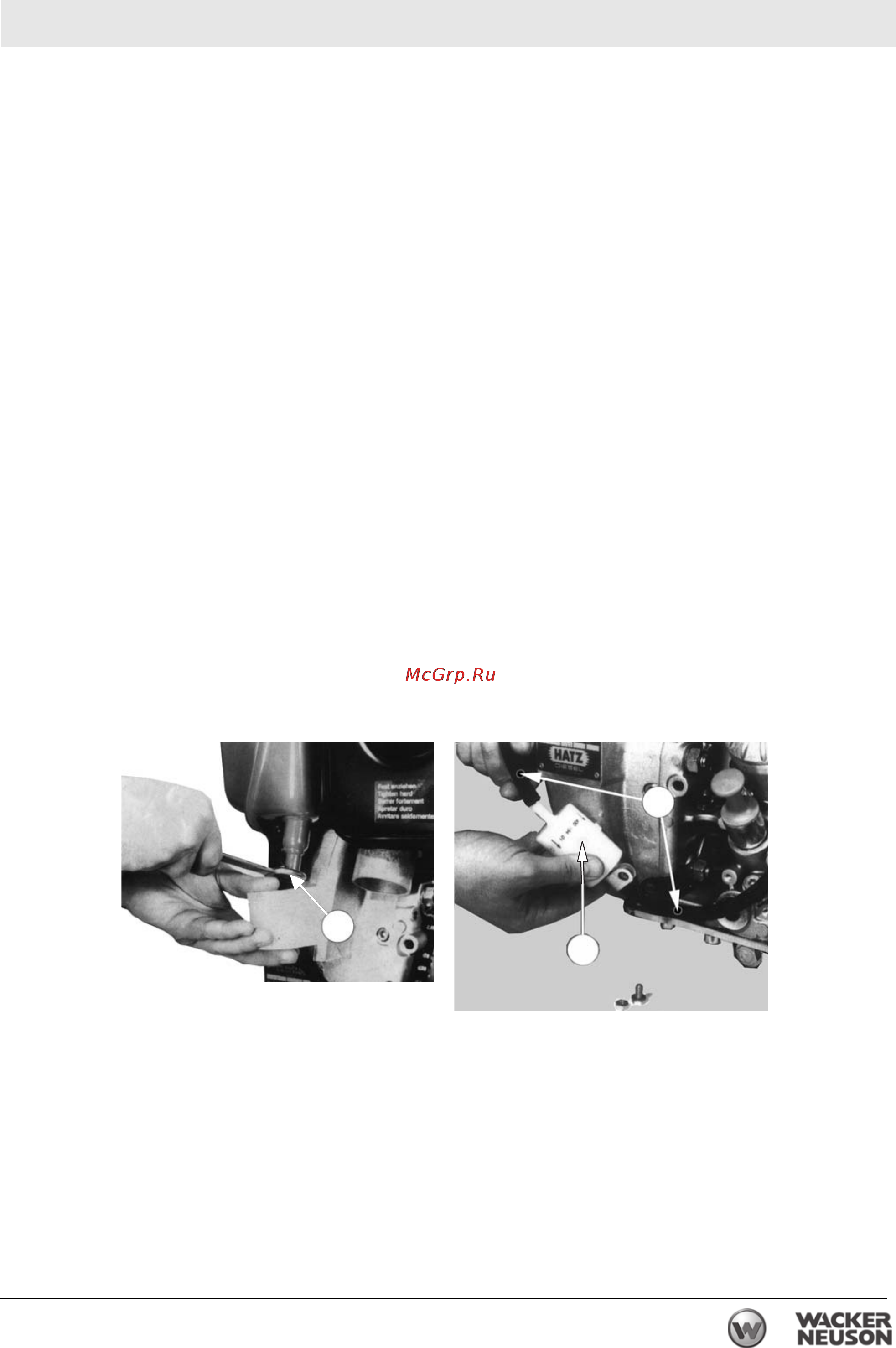

5.5.5 Снимите крышку с катка, чтобы получить доступ к топливному
фильтру.
5.5.6 Установите подходящий контейнер под топливным фильтром для
сбора выходящего топлива.
5.5.7 Перекройте подающий топливопровод.
5.5.8 Снимите подающий топливопровод (b) с уловителя топливного
фильтра (c) с обеих сторон и вставьте новый фильтр.
УВЕДОМЛЕНИЕ: Во избежание попадания грязи в
топливопроводы обеспечьте чистоту зоны.
5.5.9 Убедитесь в том, что топливный фильтр ориентирован стрелкой в
направлении движения топлива.
5.5.10 Откройте подающий топливопровод так, чтобы топливо начало
поступать.
5.5.11 На короткое время запустите двигатель, чтобы проверить
топливный фильтр и топливопроводы на утечку.
a
b
c
wc_gr001351
