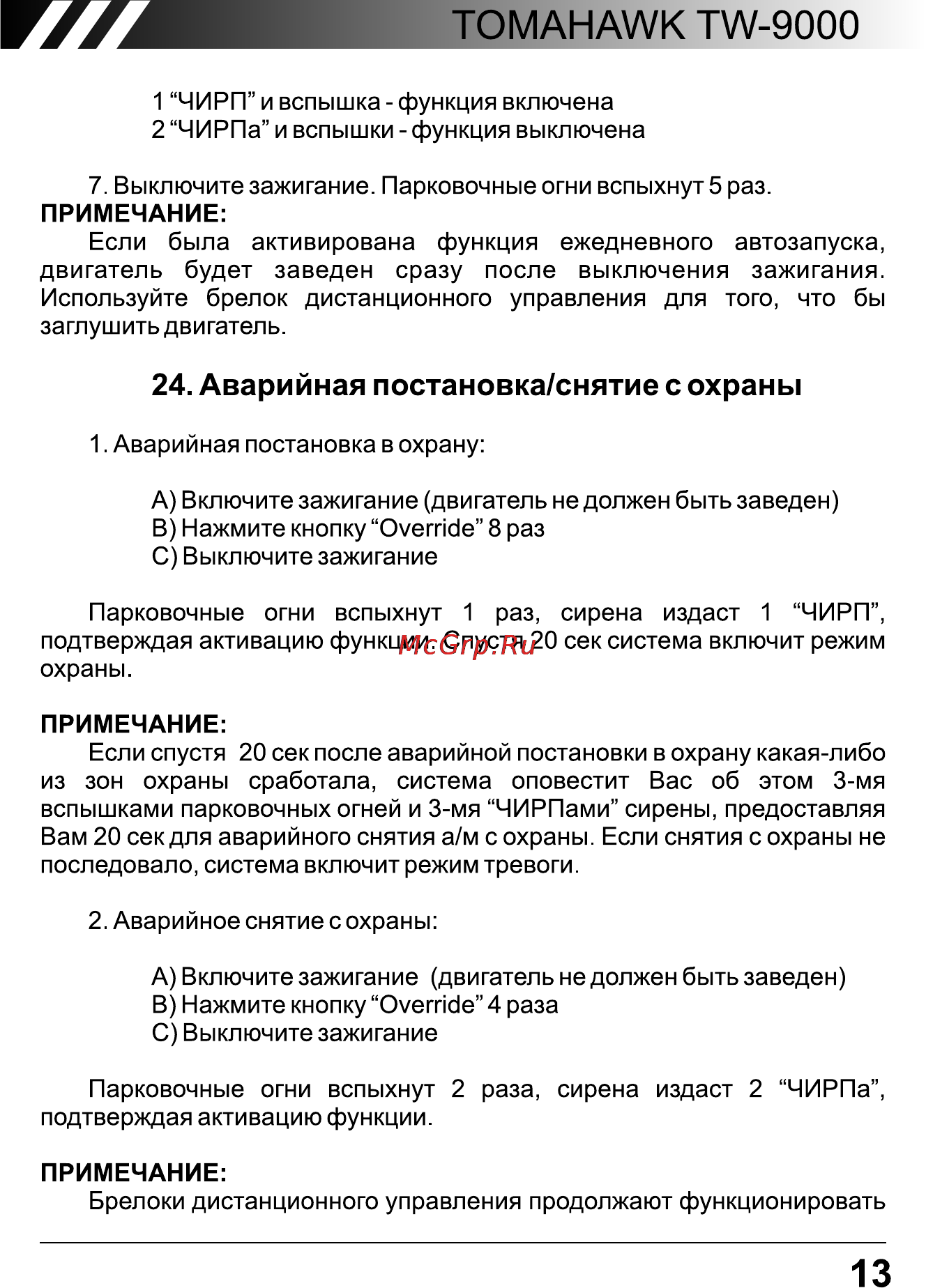

TOMAHAWK TW 9000 1 ЧИРП и вспышка функция включена 2 ЧИРПа и вспышки функция выключена 7 Выключите зажигание Парковочные огни вспыхнут 5 раз ПРИМЕЧАНИЕ Если была активирована функция ежедневного автозапуска двигатель будет заведен сразу после выключения зажигания Используйте брелок дистанционного управления для того что бы заглушить двигатель 24 Аварийная постановка снятие с охраны 1 Аварийная постановка в охрану А Включите зажигание двигатель не должен быть заведен В Нажмите кнопку Override 8 раз С Выключите зажигание Парковочные огни вспыхнут 1 раз сирена издаст 1 ЧИРП подтверждая активацию функции Спустя 20 сек система включит режим охраны ПРИМЕЧАНИЕ Если спустя 20 сек после аварийной постановки в охрану какая либо из зон охраны сработала система оповестит Вас об этом 3 мя вспышками парковочных огней и 3 мя ЧИРПами сирены предоставляя Вам 20 сек для аварийного снятия а м с охраны Если снятия с охраны не последовало система включит режим тревоги 2 Аварийное снятие с охраны А Включите зажигание двигатель не должен быть заведен В Нажмите кнопку Override 4 раза С Выключите зажигание Парковочные огни вспыхнут 2 раза сирена издаст 2 ЧИРПа подтверждая активацию функции ПРИМЕЧАНИЕ Брелоки дистанционного управления продолжают функционировать 13
