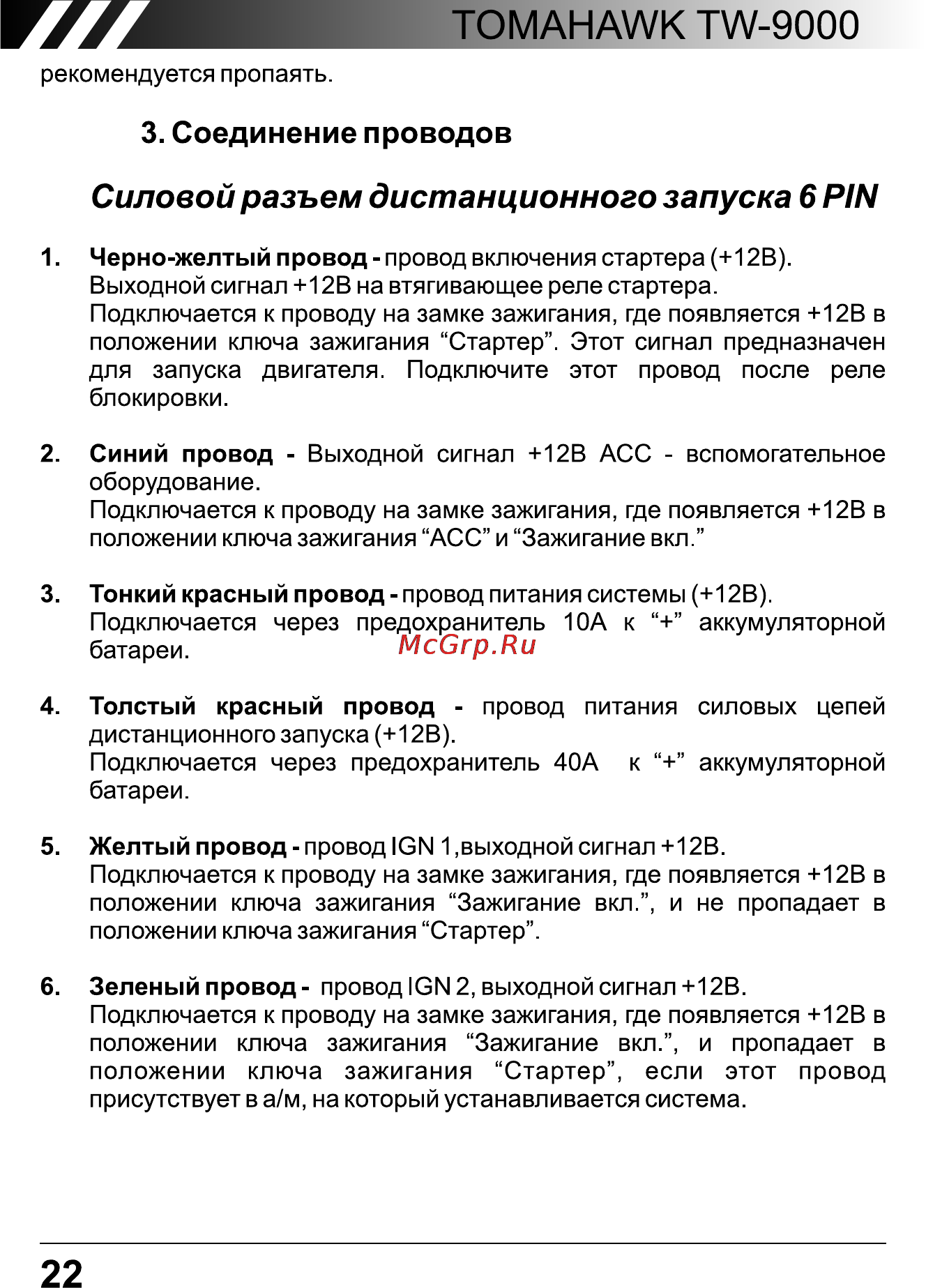

TOMAHAWK TW 9000 рекомендуется пропаять 3 Соединение проводов Силовой разъем дистанционного запуска 6 PIN 1 Черно желтый провод провод включения стартера 12В Выходной сигнал 12В на втягивающее реле стартера Подключается к проводу на замке зажигания где появляется 12В в положении ключа зажигания Стартер Этот сигнал предназначен для запуска двигателя Подключите этот провод после реле блокировки 2 Синий провод Выходной сигнал 12В АСС вспомогательное оборудование Подключается к проводу на замке зажигания где появляется 12В в положении ключа зажигания АСС и Зажигание вкл 3 Тонкий красный провод провод питания системы 12В Подключается через предохранитель 10А к аккумуляторной батареи 4 Толстый красный провод провод питания силовых цепей дистанционного запуска 12В Подключается через предохранитель 40А к аккумуляторной батареи 5 Желтый провод провод IGN 1 выходной сигнал 12В Подключается к проводу на замке зажигания где появляется 12В в положении ключа зажигания Зажигание вкл и не пропадает в положении ключа зажигания Стартер 6 Зеленый провод провод IGN 2 выходной сигнал 12В Подключается к проводу на замке зажигания где появляется 12В в положении ключа зажигания Зажигание вкл и пропадает в положении ключа зажигания Стартер если этот провод присутствует в а м на который устанавливается система 22
