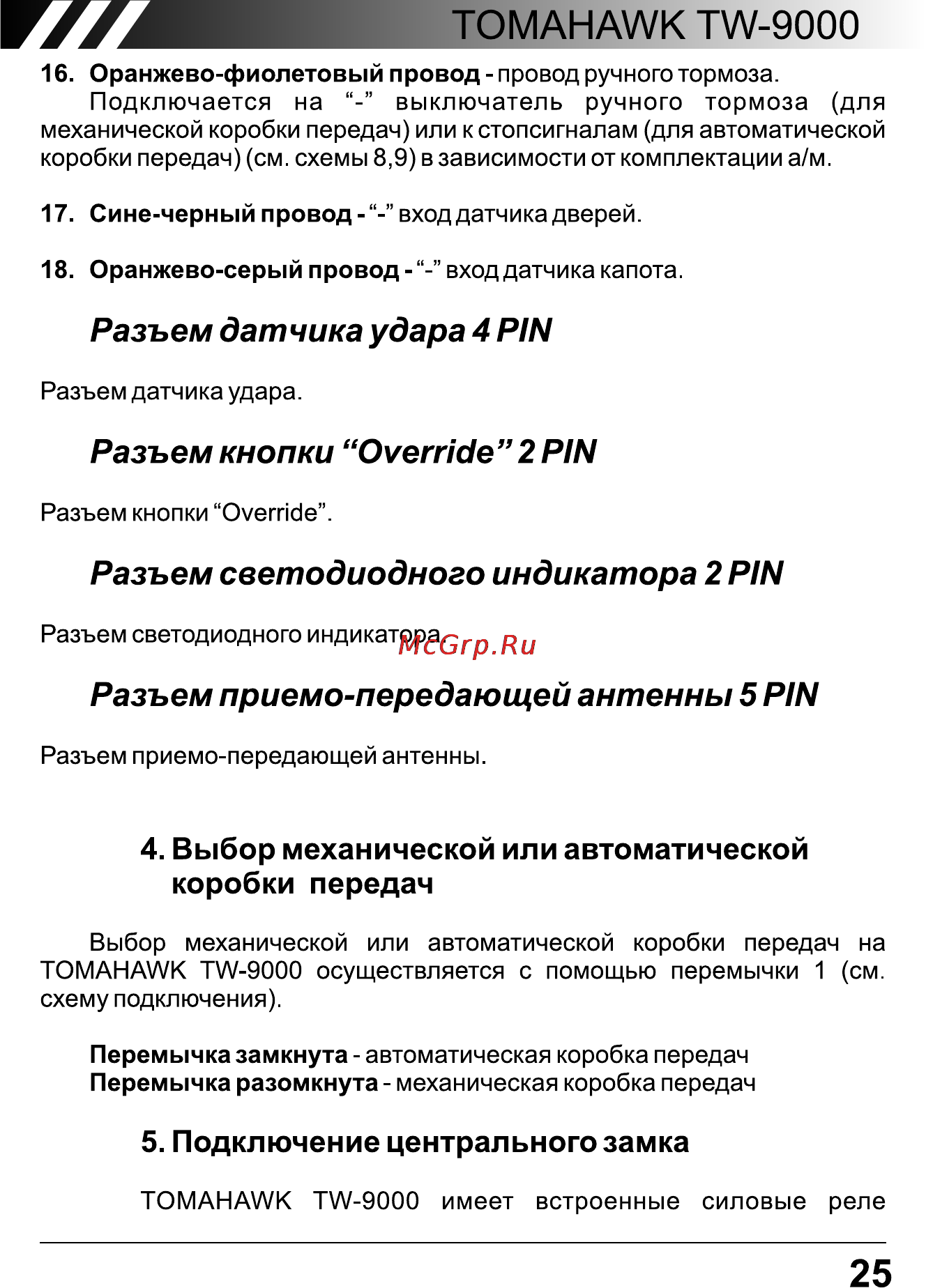

TOMAHAWK TW 9000 16 Оранжево фиолетовый провод провод ручного тормоза Подключается на выключатель ручного тормоза для механической коробки передач или кстопсигналам для автоматической коробки передач см схемы 8 9 в зависимости от комплектации а м 17 Сине черный провод вход датчика дверей 18 Оранжево серый провод вход датчика капота Разъем датчика удара 4 PIN Разъем датчика удара Разъем кнопки Override 2 PIN Разъем кнопки Override Разъем светодиодного индикатора 2 PIN Разъем светодиодного индикатора Разъем приемо передающей антенны 5 PIN Разъем приемо передающей антенны 4 Выбор механической или автоматической коробки передач Выбор механической или автоматической коробки передач на TOMAHAWK TW 9000 осуществляется с помощью перемычки 1 см схему подключения Перемычка замкнута автоматическая коробка передач Перемычка разомкнута механическая коробка передач 5 Подключение центрального замка TOMAHAWK TW 9000 имеет встроенные силовые реле 25
