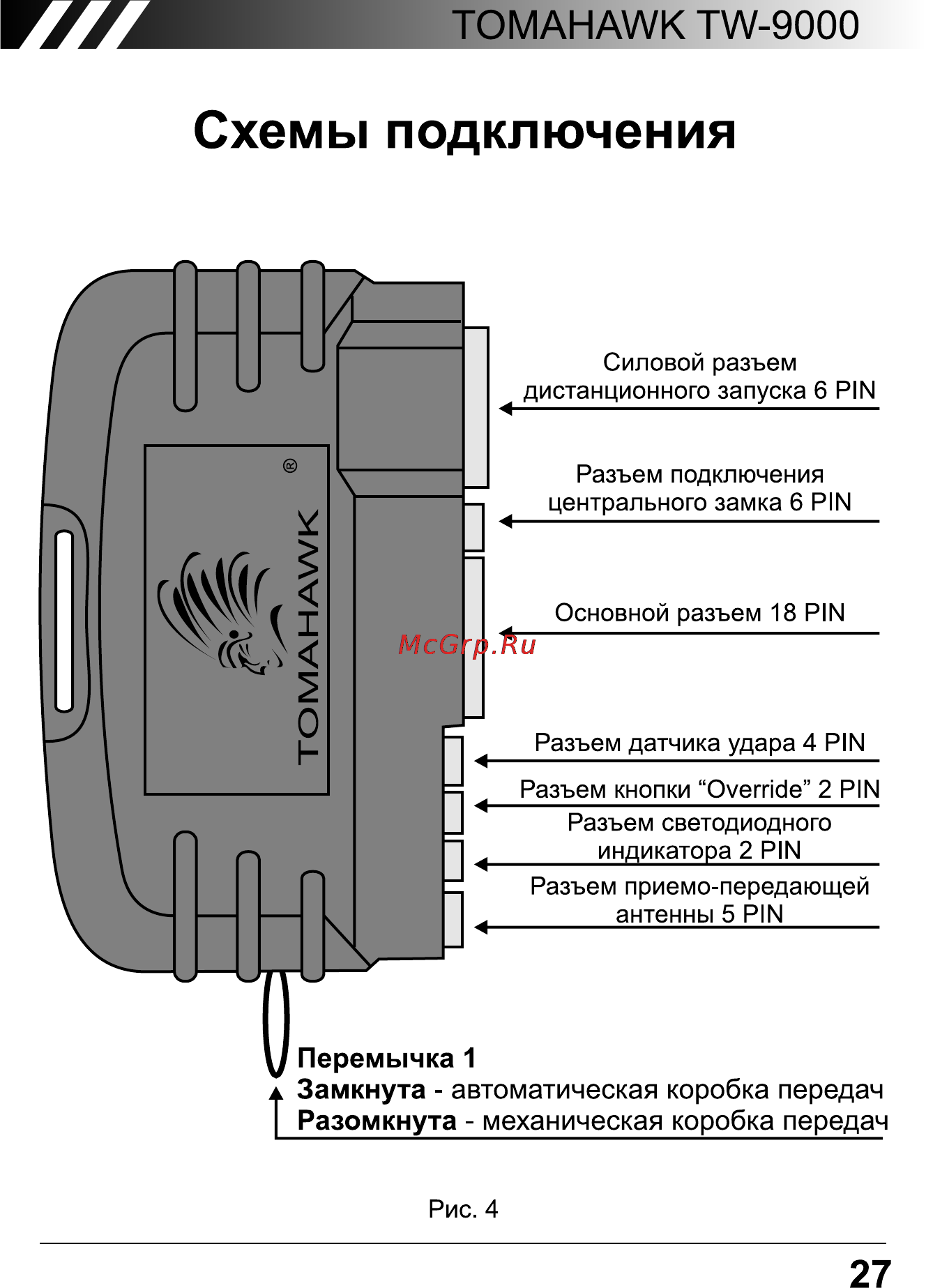

TOMAHAWK TW 9000 Схемы подключения Силовой разъем дистанционного запуска 6 PIN Разъем подключения центрального замка 6 PIN Основной разъем 18 PIN Разъем датчика удара 4 PIN Разъем кнопки Override 2 PIN Разъем светодиодного ______ индикатора 2 PIN______ Разъем приемо передающей ______ антенны 5 PIN_______ Перемычка 1 Замкнута автоматическая коробка передач Разомкнута механическая коробка передач Рис 4 27
