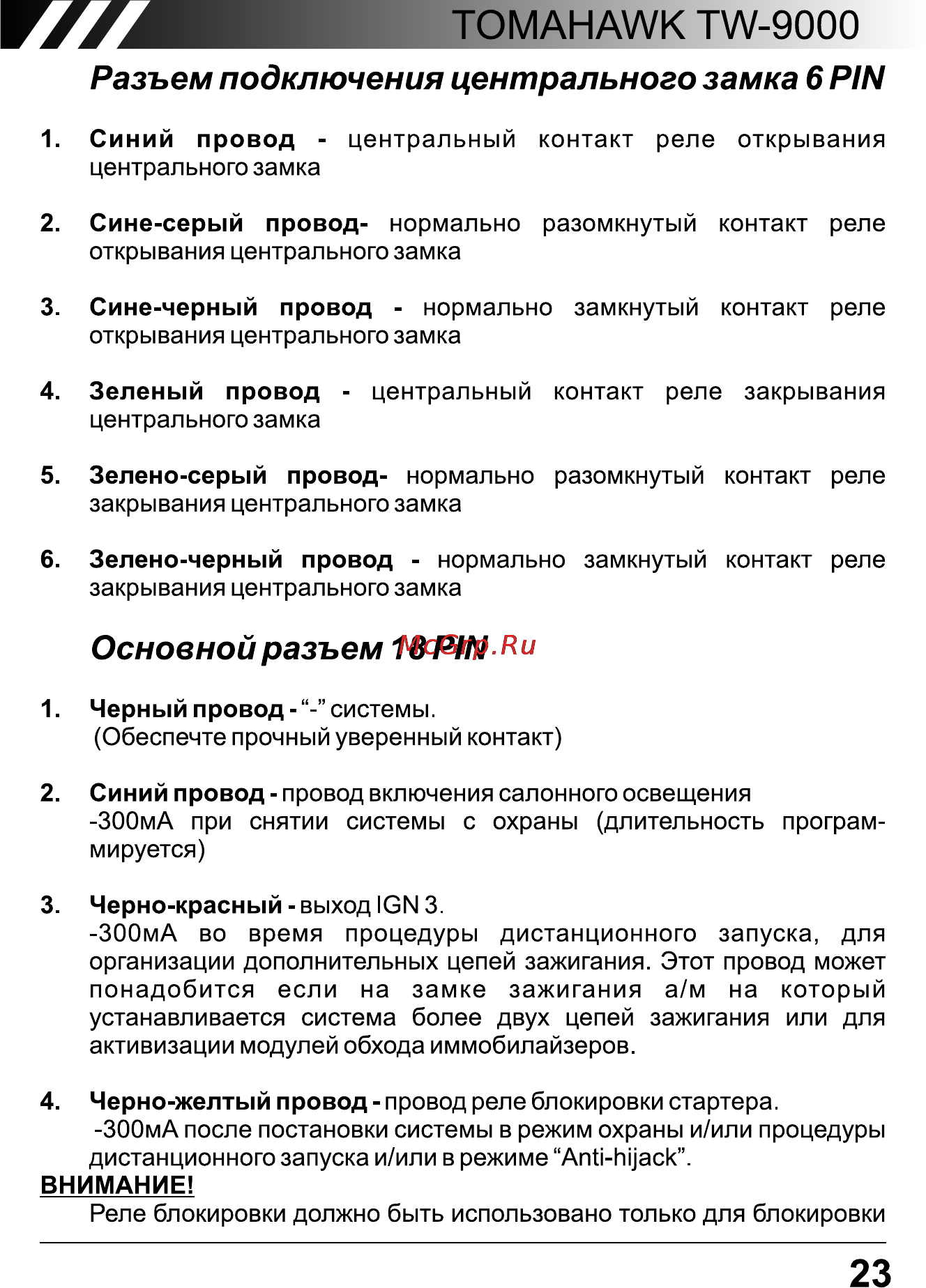

TOMAHAWK TW 9000 Разъем подключения центрального замка 6 PIN 1 Синий провод центрального замка центральный 2 Сине серый провод нормально открывания центрального замка 3 Сине черный провод нормально открывания центрального замка 4 Зеленый провод центрального замка 5 Зелено серый провод нормально закрывания центрального замка 6 Зелено черный провод нормально закрывания центрального замка контакт реле разомкнутый центральный замкнутый контакт открывания контакт реле контакт реле реле разомкнутый замкнутый закрывания контакт реле контакт реле Основной разъем 18 PIN 1 Черный провод системы Обеспечте прочный уверенный контакт 2 Синий провод провод включения салонного освещения ЗООмА при снятии системы с охраны длительность програм мируется 3 Черно красный выход IGN3 ЗООмА во время процедуры дистанционного запуска для организации дополнительных цепей зажигания Этот провод может понадобится если на замке зажигания а м на который устанавливается система более двух цепей зажигания или для активизации модулей обхода иммобилайзеров 4 Черно желтый провод провод реле блокировки стартера ЗООмА после постановки системы в режим охраны и или процедуры дистанционного запуска и или в режиме Anti hijack ВНИМАНИЕ Реле блокировки должно быть использовано только для блокировки 23
