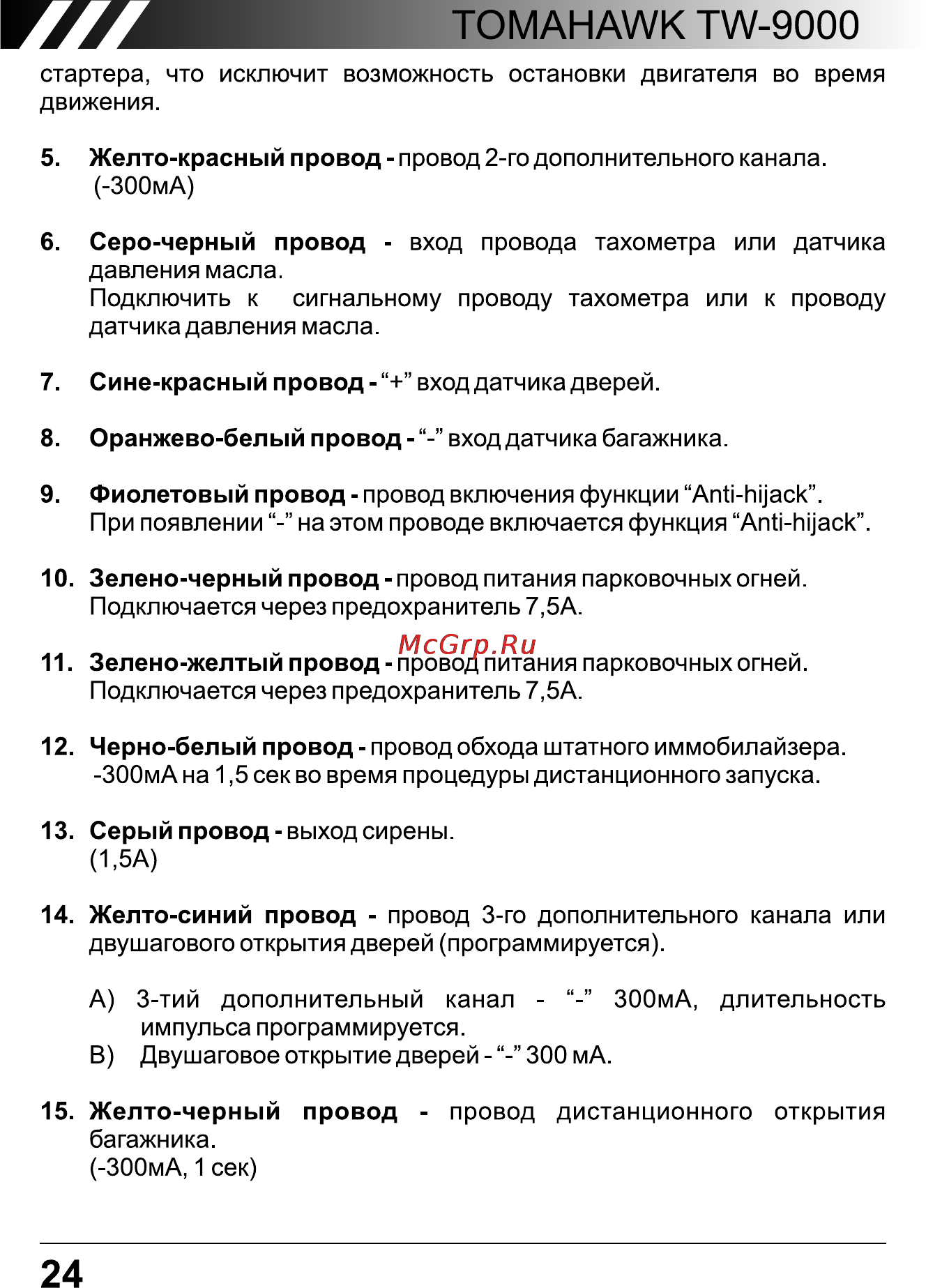

![Tomahawk TW-9000 [24/36] Tomahawk tw 9000](/views2/1002914/page24/bg18.png)
Содержание
- Содержание p.1
- Tomahawk tw 9000 p.1
- Руководство пользователя p.2
- Tomahawk tw 9000 p.2
- Основные функции системы p.2
- Функции жки p.4
- Tomahawk tw 9000 p.4
- Tomahawk tw 9000 p.5
- Постановка в охрану p.6
- Постановка в охрану с отключением сирены p.6
- Tomahawk tw 9000 p.6
- Дистанционный запуск двигателя p.7
- Таблицей программирования для выбора одной из них p.7
- Снятие с охраны p.7
- Открывание закрывание дверей при p.7
- Эти функции недоступны одновременно воспользуйтесь p.7
- Заведенном двигателе p.7
- Двушаговое открывание дверей или 3 й канал p.7
- Tomahawk tw 9000 p.7
- Прогрев двигателя по заданной температуре p.8
- В салоне p.8
- Дистанционное глушение двигателя p.8
- Tomahawk tw 9000 p.8
- Ежедневный автозапуск p.9
- Tomahawk tw 9000 p.9
- Дистанционный опрос состояния p.9
- Режимы тревоги p.10
- Дистанционное открывание багажника p.10
- Поиск а м p.10
- Й дополнительный канал p.10
- Дистанционное отключение датчика удара p.10
- Tomahawk tw 9000 p.10
- Режим valet p.11
- Режим паника p.11
- Режим anti hijack p.11
- Tomahawk tw 9000 p.11
- Функции выполняемые кнопкой override p.12
- Tomahawk tw 9000 p.12
- Вызов водителя p.12
- Аварийная постановка снятие с охраны p.13
- Tomahawk tw 9000 p.13
- Программирование дополнительных p.14
- Брелоков p.14
- Подготовка дистанционного запуска p.14
- Для а м с механической коробкой передач p.14
- Tomahawk tw 9000 p.14
- Режимы работы светодиодного индикатора p.15
- Замена батарейки брелока пейджера p.15
- Tomahawk tw 9000 p.15
- Режим программирования p.16
- Tomahawk tw 9000 p.16
- Tomahawk tw 9000 p.17
- Таблица программирования p.18
- Tomahawk tw 9000 p.18
- Описание программируемых функций p.19
- Tomahawk tw 9000 p.19
- Tomahawk tw 9000 p.20
- Инструкция по установке p.21
- Основные принципы установки p.21
- Выбор места расположения основных блоков p.21
- Tomahawk tw 9000 p.21
- Tomahawk tw 9000 p.22
- Соединение проводов p.22
- Силовой разъем дистанционного запуска 6 pin p.22
- Tomahawk tw 9000 p.23
- Разъем подключения центрального замка 6 pin p.23
- Основной разъем 18 pin p.23
- Tomahawk tw 9000 p.24
- Подключение центрального замка p.25
- Выбор механической или автоматической p.25
- Коробки передач p.25
- Tomahawk tw 9000 p.25
- Разъем светодиодного индикатора 2 pin p.25
- Разъем приемо передающей антенны 5 pin p.25
- Разъем кнопки override 2 pin p.25
- Разъем датчика удара 4 pin p.25
- Настройка датчика удара p.26
- Tomahawk tw 9000 p.26
- Схемы подключения p.27
- Перемычка 1 замкнута автоматическая коробка передач p.27
- Разомкнута механическая коробка передач p.27
- Tomahawk tw 9000 p.27
- Силовой разъем дистанционного запуска 6 pin p.28
- Tomahawk tw 9000 p.28
- Серый p.29
- Схема 2 p.29
- Основной разъем 18 pin p.29
- Желто черный p.29
- Черно желтый p.29
- Желто синий p.29
- Черно белый p.29
- Желто красный p.29
- Фиолетовый p.29
- Tomahawk tw 9000 p.29
- Синий p.29
- Сине черный p.29
- Сине красный p.29
- Серо черный p.29
- Разъем подключения центрального замка 6 pin p.29
- Оранжево фиолетовый p.29
- Оранжево серый p.29
- Оранжево белый p.29
- Зелено черный p.29
- Черный p.29
- Зелено желтый p.29
- Черно красный p.29
- Светодиод p.30
- Датчик удара p.30
- Tomahawk tw 9000 p.30
- Tomahawk tw 9000 p.32
- Tomahawk tw 9000 p.34
- Временные выдержки p.35
- Основной разъем 18 р1ы p.35
- Tomahawk tw 9000 p.35
- Ме 25 p.36
- Комплектация p.36
- Tomahawk tw 9000 p.36
Похожие устройства
-
Tomahawk T Z - 9011Руководство по эксплуатации -
Tomahawk BP-01Инструкция по эксплуатации -
Tomahawk CL-350Инструкция по эксплуатации -
Tomahawk HP-400Инструкция по эксплуатации -
Tomahawk LGP-2202Инструкция по эксплуатации -
Tomahawk TW-4000Инструкция по эксплуатации -
Tomahawk TW-5000Инструкция по эксплуатации -
Tomahawk TW-5000BИнструкция по эксплуатации -
Tomahawk ESM-01Руководство пользователя -
Tomahawk Q9 DIALOGИнструкция по эксплуатации -
Tomahawk G-9000 CANРуководство по эксплуатации -
Tomahawk 9.7 CANРуководство по эксплуатации
TOMAHAWK TW 9000 стартера что исключит возможность остановки двигателя во время движения 5 Желто красный провод провод 2 го дополнительного канала ЗООмА 6 Серо черный провод вход провода тахометра или датчика давления масла Подключить к сигнальному проводу тахометра или к проводу датчика давления масла 7 Сине красный провод вход датчика дверей 8 Оранжево белый провод вход датчика багажника 9 Фиолетовый провод провод включения функции Anti hijack При появлении на этом проводе включается функция Anti hijack 10 Зелено черный провод провод питания парковочных огней Подключается через предохранитель 7 5А 11 Зелено желтый провод провод питания парковочных огней Подключается через предохранитель 7 5А 12 Черно белый провод провод обхода штатного иммобилайзера ЗООмА на 1 5 сек во время процедуры дистанционного запуска 13 Серый провод выход сирены 1 5А 14 Желто синий провод провод 3 го дополнительного канала или двушагового открытия дверей программируется А 3 тий дополнительный канал импульса программируется В Двушаговое открытие дверей 300 мА 15 24 Желто черный багажника ЗООмА 1 сек провод провод ЗООмА длительность дистанционного открытия
