6

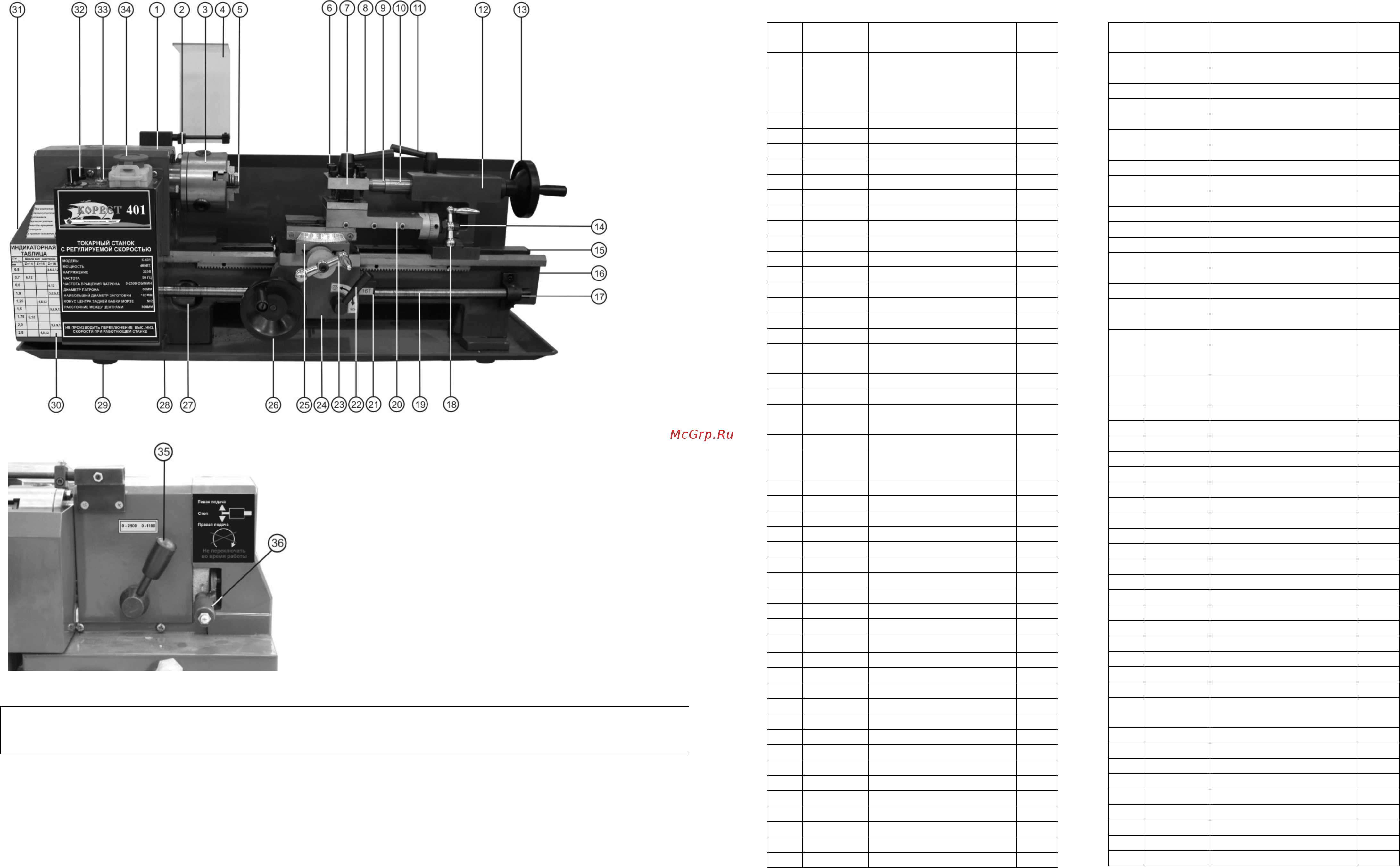

Рис. 1а
Рис. 1б
8. СБОРКА
ВНИМАНИЕ!
НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ СТАНОК ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ И ВСЕХ
ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ
8.1. Монтаж токарного станка (Рис. 1а)
8.1.1. Токарный станок должен устанавливаться на прочном, тяжелом верстаке достаточной высоты, чтобы оператору не
пришлось наклоняться в процессе работы. Соблюдайте осторожность при перемещении станка с учетом его веса. При
установке потребуется помощь.
8.1.2. Убедитесь, что помещение достаточно освещено, и оператор не будет работать в собственной
тени.
Настоятельно рекомендуем надежно закрепить станок болтами к прочному верстаку, используя резьбовые отверстия для
прикрепления ножек. Это повысит стабильность и, соответственно, безопасность работы.
8.1.3. Просверлите четыре отверстия на рабочей поверхности верстака и болтами с шайбами (не поставляются)
прикрепите станок с поддоном (28) к верстаку.
15
15. ДЕТАЛИ СБОРКИ "КОРВЕТ 401"
*- позиция по схеме сборки
№* Код Наименование Кол-
во
1 200401 Станина 1
2 200402 Патрон
трёхкулачковый
самоцентрирующийся
1
3 200403 Шпиндель 1
4 200404 Шпилька М6х25 3
5 200405 Шайба М6 3
6 200406 Гайка М6 5
7 200407 Шпонка М5х40 1
8 200408 Шпонка М5х12 6
9 200409 Винт М5х12 6
10 200410 Фланец 2
11 200411 Шарикоподшипник 2
12 200412 Шайба 2
13 200413 Корпус передней бабки 1
14 200414 H/L шестерня 21Т/29Т 1
15 200415 Втулка 1
16 200416 Шестерня 45Т 1
17 200417 Гайка М27х1.5 1
18 200418 Винт установочный
М5х8
1
19 200419 Шарик стальной 2
20 200420 Пружина 3
21 200421 Винт установочный
М6х6
3
22 200422 Кольцо стопорное М12 2
23 200423 Шарикоподшипник
6201ZZ
2
24 200424 H/L шестерня 12Т/20Т 1
25 200425 Шпонка М4х45 1
26 200426 Вал 1
27 200427 Шкив 1
28 200428 Кольцо стопорное 2
29 200429 Ремень передачи 1
30 200430 Вилка 1
31 200431 Кулачёк (плечо) 1
32 200432 Цапфа 1
33 200433 Рычаг 1
34
200434 Рукоятка рычага
1
35 200435 Ручка 1
36 200436 Рычаг 1
37 200437 Пружина 1
38 200438 Указатель 1
39 200439 Шестерня 25Т 1
40 200440 Винт 2
41 200441 Шестерня 20Т 1
42 200442 Кожух передней бабки 1
43 200443 Винт М6х20 2
44 200444 Винт М5х8 1
45 200445 Шестерня 45Т 1
46 200446 Вал 1
47 200447 Шпонка 3х8 1
48 200448 Опора 1
№* Код Наименование Кол-
во
49 200449 Винт М5х18 2
50 200450 Шестерня 20Т 2
51 200451 Шайба М6 4
52 200452 Винт М6х8 2
53 200453 Кожух защитный 1
54 200454 Винт М5х45 2
55 200455 Таблица нарезки резьбы 1
56 200456 Винт М5х8 8
57 200457 Шайба М4 2
58 200458 Втулка 1
59 200459 Шестерня 80Т 2
60 200460 Ось 1
61 200461 Кулиса гитары 1
62 200462 Шайба М8 3
63 200463 Гайка М8 3
64 200464 Ось 1
65 200465 Диск индикаторный 1
66 200465 Вал-шестерня 16Т 1
67 200467 Винт М5х16 10
68 200468 Корпус индикатора
нарезания резьбы
1
69 200469 Установочный винт
М4х10
2
70 200470 Фартук 1
71 200471 Клин 1
72 200472 Шайба 2
73 200473 Винт М4х8 2
74 200474 Ось 2
75 200475 Полугайка 2
76 200476 Транспортир 1
77 200477 Винт М4х10 2
78 200478 Кулачок 1
79 200479 Ручка 1
80 200480 Вал 1
81 200481 Шестерня 11Т/54Т 1
82 200482 Шестерня 24Т 1
83 200483 Винт М6х10 4
84 200484 Маховик хода каретки 2
85 200485 Ручка 2
86 200486 Ручка 2
87 200487 Лимб 2
88 200488 Стакан 1
89 200489 Винт хода поперечного
суппорта
1
90 200490 Гайка М5 4
91 200491 Винт М6х12 6
92 200492 Планка 2
93 200493 Каретка 1
94 200494 Клин 1
95 200495 Гайка подачи 1
96 200496 Поворотный диск 1
97 200497 Винт М8х20 6
98 200498 Гайка М4 6
