Энкор Корвет-401 [9/12] Регулировка
14
14. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Главным в получении оптимальных результатов при использовании станка является правильная регулировка. Лучше
всего проверить все регулировки во время устранения неисправности
Неисправность Возможная причина Действия по устранению
1. Нет напряжения в сети питания
1. Проверить наличие напряжения в
сети
2. Неисправен выключатель 2. Проверить выключатель
3. Сгорела обмотка двигателя
3. Обратиться в специализированную
мастерскую для ремонта.
4. Питание не поступает, так как сетевой
выключатель разомкнут
4. Установить предохранитель или
контрольный выключатель
1. Двигатель не
запускается
5. Отсутствие контактов на щётках двигателя
5. Проверить наличие контактов при
необходимости заменить щётки
1. Низкое напряжение 1. Проверить напряжение в сети
2. Перегрузка по сети 2. Проверить напряжение в сети
3. Обрыв в обмотке
3. Обратиться в специализированную
мастерскую для ремонта.
4.Нет постоянного контакта коллектора
двигателя и щёток. Щётки подгорают, искрят.
4.Проверить работоспособность щёток
при необходимости заменить
2. Двигатель не развивает
полную скорость и не
работает на полную
мощность
5. Слишком длинный удлинительный шнур
5. Заменить шнур на более короткий,
убедиться, что он отвечает
требованиям п.5.2.4.
1. Двигатель перегружен
1. Уменьшить нагрузку на двигатель,
соблюдать режим работы для данной
операции.
2. Обмотки сгорели или обрыв в обмотке
2. Обратиться в специализированную
мастерскую для ремонта
3.Нет постоянного контакта коллектора
двигателя и щёток. Щётки подгорают, искрят.
3.Проверить работоспособность щёток
при необходимости заменить
3. Двигатель
перегревается,
останавливается,
размыкает прерыватели
предохранителей
4. Предохранители или прерыватели имеют
недостаточную мощность
4. Установить предохранители или
прерыватели соответствующей
мощности
7
8.1.4. В транспортном положении ручка подачи поперечного суппорта (23) развёрнута в обратном направлении. Снимите ее,
отвинтив крепежный винт, и установите ручку правильно. Также установите ручку подачи поворотного суппорта (18).
Проверьте, чтобы ручки перемещались правильно и плавно.
8.1.5. Прикрепите пластиковые ручки к маховикам
ручной подачи каретки (26) и подачи пиноли задней бабки (13).
8.1.6. Регулировки каретки (24), поперечного суппорта (25) и поворотного суппорта (20) выполнены на заводе-изготовителе
для обеспечения плавного движения в обоих направлениях. Если же станок разрегулировался во время транспортировки, см.
раздел «Установки и регулировки», где описаны методы регулировки.
8.1.7. Самоцентрирующийся 3-кулачковый патрон (3) крепится на фланце шпинделя (2)
при помощи трёх шпилек и трёх
крепёжных гаек.
8.1.8. Защитный щиток (4) крепится при помощи двух винтов.
8.1.9. Установите заднюю бабку (12) на направляющие станины (15) и закрепите гайкой (14) расположенной на основании
задней бабки.
8.1.10. В конус пиноли (10) задней бабки (12) вставьте центр (9)
8.1.11. В резцедержателе (7) установите и закрепите резец болтами (6)
9. РЕГУЛИРОВКА
Ваш станок был собран и полностью отрегулирован на заводе- изготовителе. Во время транспортировки регулировки
могут нарушиться, поэтому перед началом эксплуатации регулировки необходимо проверить вновь.
ПРЕДУПРЕЖДЕНИЕ: Никогда не выполняйте какие-либо регулировки при включенном станке. Это может привести
к травме.
ПРЕДУПРЕЖДЕНИЕ: Станок должен быть надежно закреплен на верстаке, чтобы предотвратить опасность его
опрокидывания или скольжения. Незакрепленный станок может привести к серьезной травме.

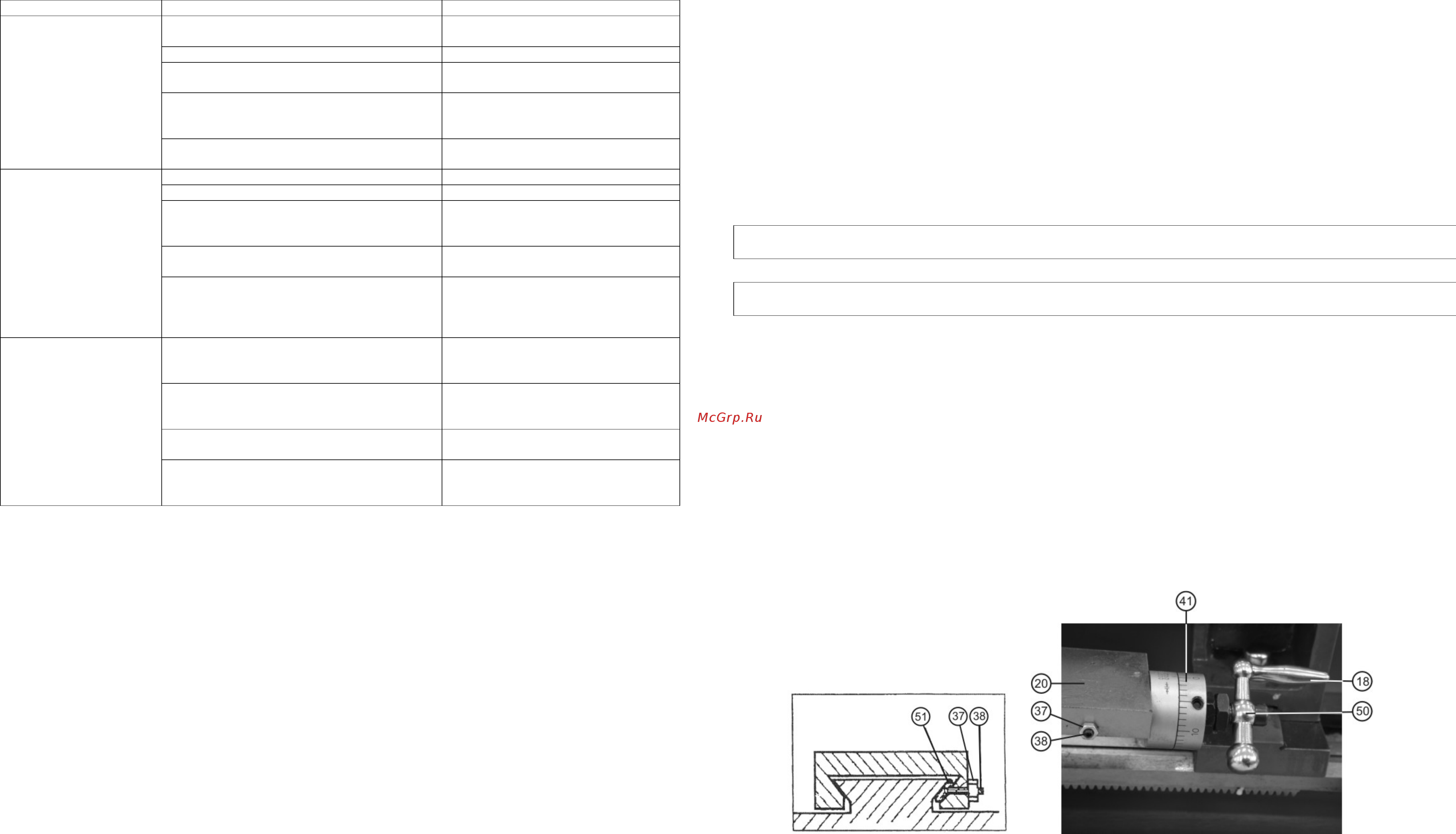

9.1. Регулировка перемещения поворотного суппорта (Рис.1а, 2, 3)
9.1.1. Ослабьте все контргайки (37) и винты (38) клина равномерно. Закручивая винты (38), прилагайте одинаковый
крутящий момент к каждому винту. Необходимо удерживать поворотный суппорт (20). Проверьте с помощью осторожного
поворота ручки подачи поворотного суппорта (18) плавность и равномерность перемещения поворотного суппорта.
9.1.2. Если движение затруднено, вывинтите каждый регулировочный винт (38) только
на одну четвертую оборота и
затяните контргайки (37).
9.1.3. Проверьте регулировку еще раз, поворачивая рукоятку (18). Движение должно быть равномерным и плавным по всей
длине перемещения поворотного суппорта.
9.1.4. Если движение слишком свободное, закрутите все регулировочные винты на одну восьмую оборота и затяните
контргайки. Проверьте еще раз.
9.1.5. Закрепите все контргайки (37), соблюдая осторожность, чтобы
не сместить регулировочные винты (38) клина.
9.1.6. По окончанию регулировки полностью выдвиньте суппорт (20) и смажьте все сопрягаемые поверхности и резьбу
ходового винта.
Рис. 2 Рис. 3
