7.3. Подключение к электросети, клеммы (C1).
Обязательно выполните подключения к земле ( ) к клеммам
(C5)
(винты крепления к шасси, маркируются как
( )), убедитесь, что это выполнено до подключения входных кабелей питания к ИБП.
В соответствии с указаниями по безопасности стандарта EN 62040-1-1 параграф 5.1.4, установка должна быть обеспечена
автоматической защитой от обратных токов, такой как контактор, которая предотвращает возможность появления
опасного напряжения или мощности на любой из входных линий во время аварии в питающей сети (см. рис 5.1 для
VGD33
или 5.2 для
VGD33-B
).
Не должно быть ответвлений в линии, идущей от «Защиты от обратных токов» к ИБП во избежание нарушения
указаний по безопасности.
Предупреждающие надписи должны быть размещены во всех первичных выключателях вне устройства для
предупреждения персонала о наличии ИБП в цепи. Надписи должны быть следующего содержания:
Отключите ИБП перед началом работы
Подключите входные кабели к клеммам
(C1)
, соблюдая порядок фаз и нейтрали, указанный маркировкой на устройстве и в
руководстве. Если порядок фаз неверный устройство работать не будет. При расхождениях в руководстве и маркировке
определяющее значение имеет маркировка.
«Автоматическая система защиты от
обратных токов» вход, вне ИБП
(EN 62040-1-1 параграф 5.1.4).
Input

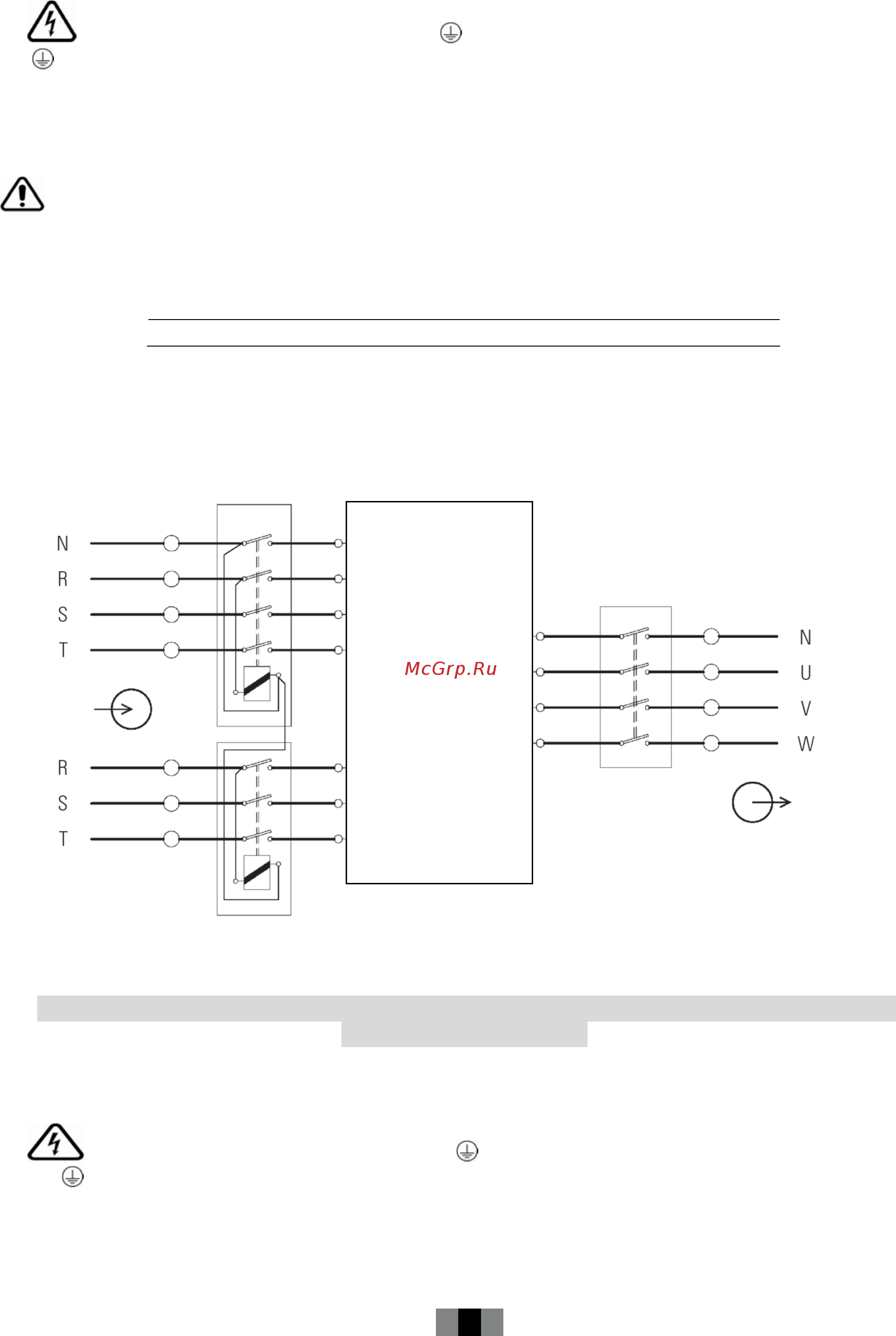

Рис. 5.2. «Автоматическая система защиты от обратных токов» и «Система аварийного отключения» блок-схема
применения для ИБП
VGD33-B
.
ИБП VGD33-B
ВЫХОД
Статический
байпас
«Автоматическая система защиты от
обратных токов» вход, вне ИБП
(EN 62040-1-1 параграф 5.1.4).
«Система аварийного отключения»
вне ИБП.
Вход
(EN 62040-1-1 параграф 5.1.5).
7.4.Подключение к линии байпаса, клеммы (C3). Только для VGD33-B .
Обязательно выполните подключения к земле ( ) к клеммам
(C5)
(винты крепления к шасси, маркируются
как (
)), убедитесь что это выполнено до подключения входных кабелей питания к ИБП.
В соответствии с указаниями по безопасности стандарта EN 62040-1-1 параграф 5.1.4, установка должна быть обеспечена
автоматической защитой от обратных токов, такой как контактор, которая предотвращает возможность появления
опасного напряжения или мощности на любой из входных линий во время аварии в питающей электросети (см. рис 5.1 для
VGD33
или 5.2 для
VGD33-B
).
‐12‐
