Powercom Vanguard VGD-15K33 [7/24] Ac вход ac байпас

Maintenance line (Ручной Байпас).

Emergency line (электронный байпас).

ACвход ACБайпас

ACвыход

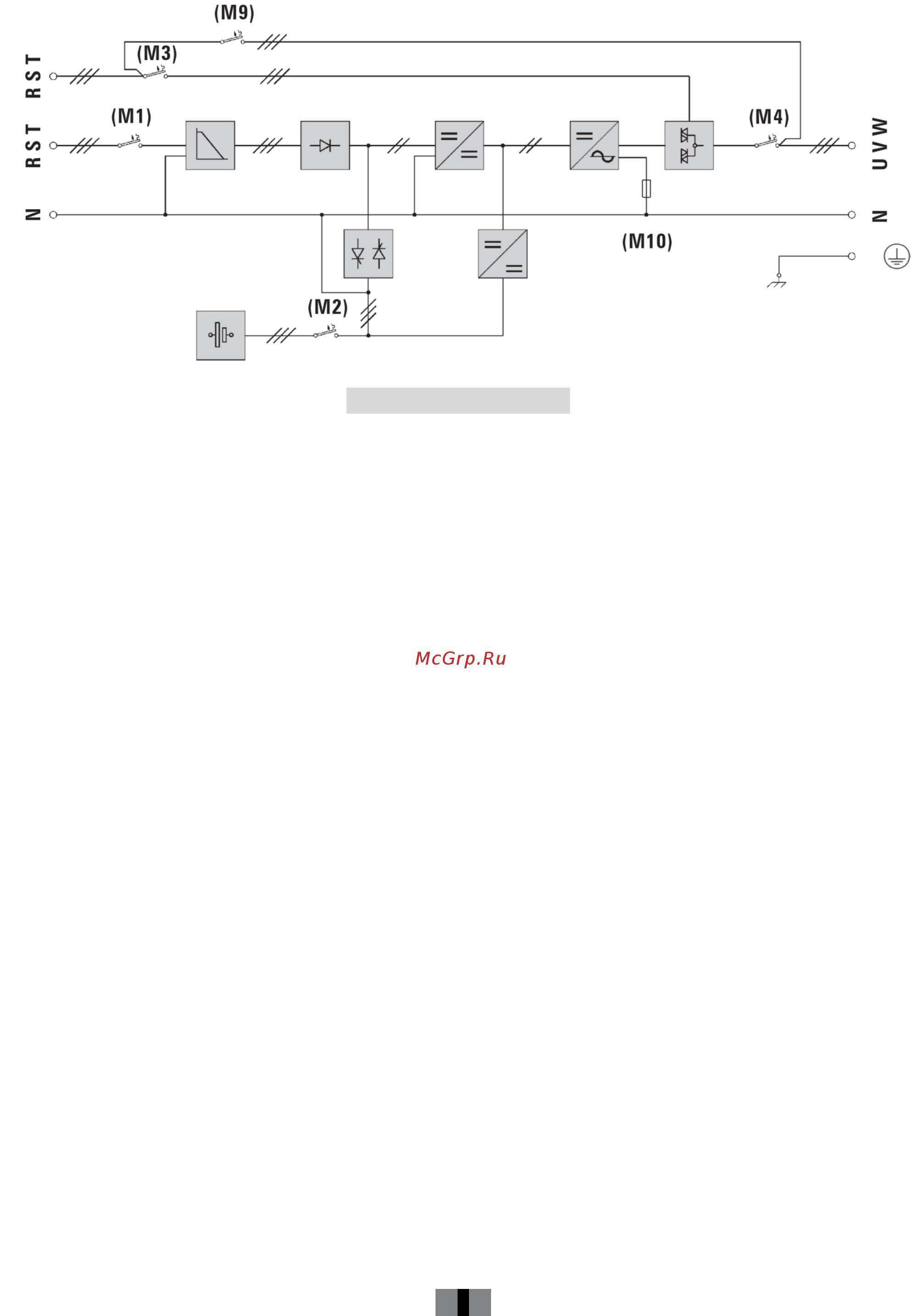

Рис.1.2

VGD33-B

блок-схема.

5. ПРИНЦИП РАБОТЫ.

ИБП серии

VGD33

имеют систему двойного преобразования AC/DC, DC/AC с синусоидальной формой выходного

напряжения, обеспечивающую полную защиту при различных отклонениях питающей электрической сети от стандарта

(отклонения напряжения, частоты, наличие электрических шумов, всплески, просадки напряжения и т. д.). Для устройств

питающихся от ИБП вырабатывается напряжение, соответствующее стандарту.

–

Выпрямитель конвертирует входное переменное напряжение в постоянное напряжение и корректор коэффициента

мощности (PFC) регулирует и стабилизирует напряжение на шине постоянного тока до уровня необходимого для

питания инвертора и заряда батарей.

–

Батареи питают инвертор в случае отключения входного напряжения.

–

Зарядное устройство заряжает батареи плавающим напряжением до необходимого уровня.

–

Инвертор преобразует постоянное напряжение в переменное синусоидальной формы необходимой величины и

частоты для питания подключенной нагрузки.

–

Базовая структура двойного преобразования дополнена двумя новыми функциональными блоками: электронным и

ручным байпасом.

–

Электронный байпас напрямую подключает нагрузку к питающей электросети в случае перегрузки или перегрева и

возвращает ситуацию в нормальный режим после устранения возмущения.

–

VGD33-B

версия имеет отдельные линии для основного входа ИБП и для байпаса, это повышает надежность

эксплуатации, так как позволяет использовать второй источник энергии (дизель-генератор, другая подстанция, и

т.д.…).

–

Ручной байпас позволяет отключить ИБП от питающей электросети и нагрузки и провести обслуживание ИБП без

прерывания питания нагрузки.

‐7‐ 


