Powercom Vanguard VGD-15K33 [8/24] Нормальный режим

Maintenance line (Ручной Байпас).

Emergency line (статический байпас).

ACвыход

ACвход

Нормальный режим.

Входное напряжение отсутствует.

Инвертер не активен (кнопка (M0) в положении «ON» ( ).

Режим ручного байпаса.

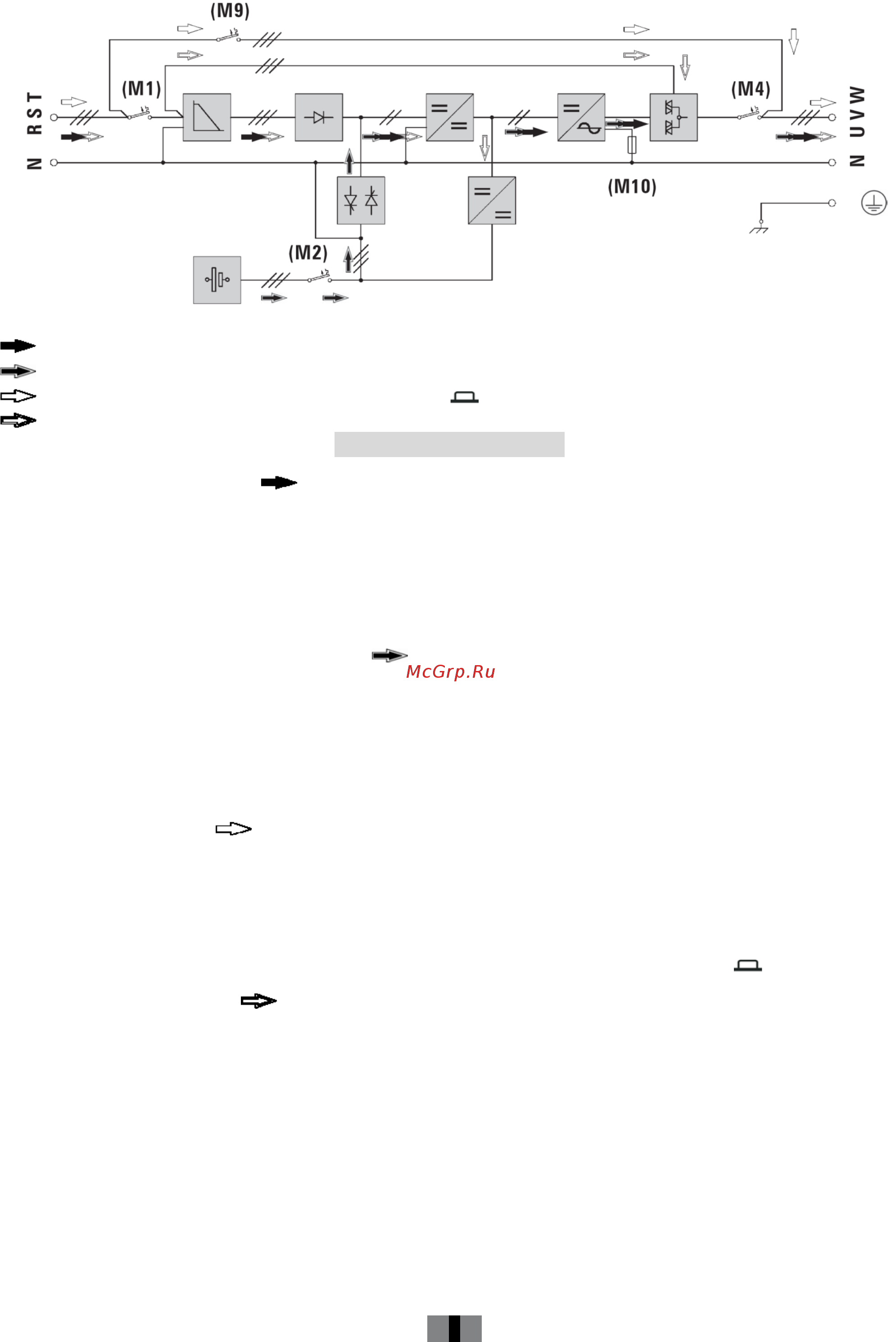

Рис. 2. Режим ручного байпаса.

5.1. Нормальный режим ( ).

Когда сеть присутствует, выпрямитель преобразует переменное напряжение входной электросети в постоянное и

корректор коэффициента мощности (PFC) регулирует и повышает напряжение на шине постоянного тока до уровня

необходимого для питания инвертора и заряда батарей.

Инвертор преобразует постоянное напряжение в переменное синусоидальной формы необходимой величины и частоты

для питания подключенной нагрузки (рис. 2).

5.2. Входное напряжение отсутствует ( ).

1) В случае отключения входного напряжения, батареи дают энергию для работы инвертора. Инвертор продолжает

работать, питая нагрузку, и время работы от батарей зависит только от их емкости (рис.2).

2) При снижении напряжения батарей до определенного уровня ИБП отключается для защиты от глубокого разряда. При

восстановлении питающей электросети ИБП включается в нормальный режим как описано в пункте 5.1.

5.3.Инвертер не активен ( ).

Инвертер не активен в силу каких-либо причин, таких как перегрузка, перегрев, разряжены батареи или просто не включен

с панели управления.

Зарядное устройство продолжает заряжать батареи до оптимального уровня.

Выходное напряжение ИБП присутствует через вспомогательную линию байпаса через включенный контактор

статического байпаса (рис. 2), предусмотренный кнопкой (M0) установленной в положение

«On» ( )

5.4. Режим ручного байпаса ( ).

Когда необходимо провести обслуживание ИБП следует отключить питание, но это вызовет отключение питания нагрузки.

ИБП может быть обесточен при помощи ручного байпаса без какой либо опасности для технического персонала (рис. 2).

6. Приемка оборудования.

6.1. Получение и распаковка.

–

Получив устройство, убедитесь в отсутствии повреждений при транспортировке. В противном случае предъявите

претензии поставщику. Также проверьте, что информация об устройстве расположенная на табличке, на внутренней

поверхности передней двери

(Pa)

, соответствует заказанной; для этой цели необходимо распаковать устройство. Если

это не так, необходимо как можно раньше уведомить поставщика, указав серийный номер устройства.

–

После приемки устройства лучше снова запаковать его до монтажа во избежание возможных повреждений.
