Снимите часы, кольца и другие металлические предметы.
Не кладите металлические предметы на батареи.
Не касайтесь руками контактов батареи не закорачивайте выводы батареи.
Для защиты от полного разряда батарей и после продолжительного отключения питающей электросети и в конце
рабочего дня отключайте нагрузку и оборудование, описанное в руководстве пользователя.
При длительном отключении оборудования производите его включение раз в месяц на 10 часов для заряда батарей, для
исключения повреждения батарей. В случае хранения оборудования храните его в сухом прохладном месте и никогда
на улице.
3.4. Инструкции по безопасности, относящиеся к батареям.
Никогда не закорачивайте выводы батарей. Это приведет к повреждению оборудования и батарей.
Исключите механические воздействия и удары.
Не вскрывайте и не разбирайте батареи. Избегайте попадания электролита в глаза и на кожу.
Не повергайте воздействию огня. Батареи могут взорваться. Утилизируйте неисправные аккумуляторы на
предприятиях по переработке вторичного сырья.
В случае контакта кожи с электролитом промойте большим количеством воды и обратитесь за медицинской помощью.
Батареи могут представлять собой угрозу здоровью и окружающей среде. Эксплуатация батарей должна вестись с
соблюдением действующих норм.
4. ВЕРСИИ, НОМЕНКЛАТУРА И СТРУКТУРНЫЕ ДИАГРАММЫ.
4.1. Версии.
• Хотя все ИБП серии
VGD33
функционируют одинаково, некоторые характеристики отличаются для различных версий,
что отражено в таблице 1.
Версия Структурная
диаграмма. nº
Встроенный внутренний
байпас
Независимый байпас (*)
VGD33
1.1 √
VGD33-B
1.2 √
Таблица 1. структура различных версий серии
VGD33
.
(*)Эта версия имеет два входных терминала, один – основной вход ИБП и второй - байпасный вход.

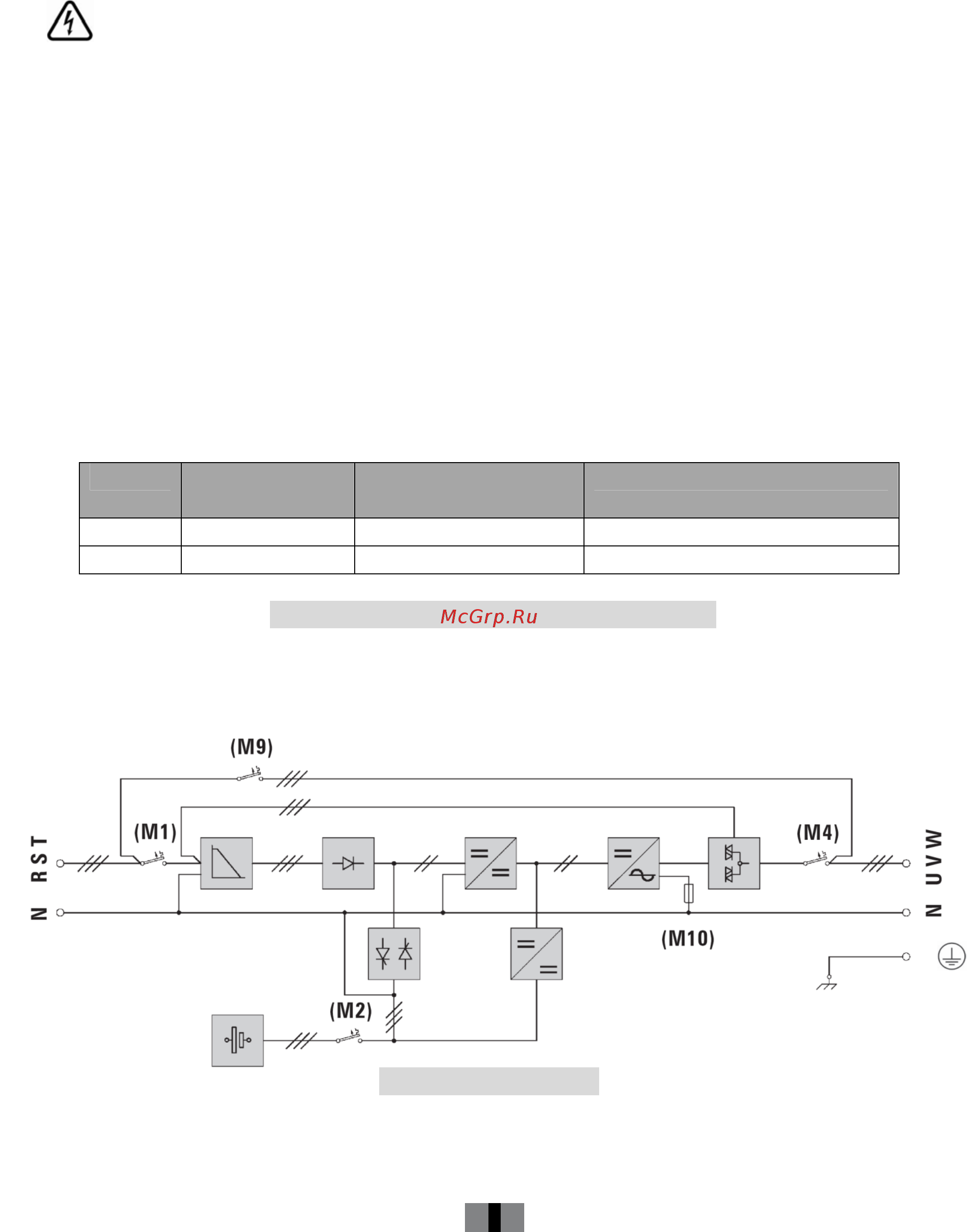

4.2.Структурная диаграмма.
Maintenance line (Ручной байпас).
Emergency line (Статический Байпас).
ACвыход
ACвход
Рис.1.1
VGD33
блок-схема.
‐6‐
