Powercom Vanguard VGD-15K33 [24/24] И 3 батарейными кабинетами
![Powercom Vanguard VGD-15K33 [24/24] И 3 батарейными кабинетами](/views2/1297795/page24/bg18.png)

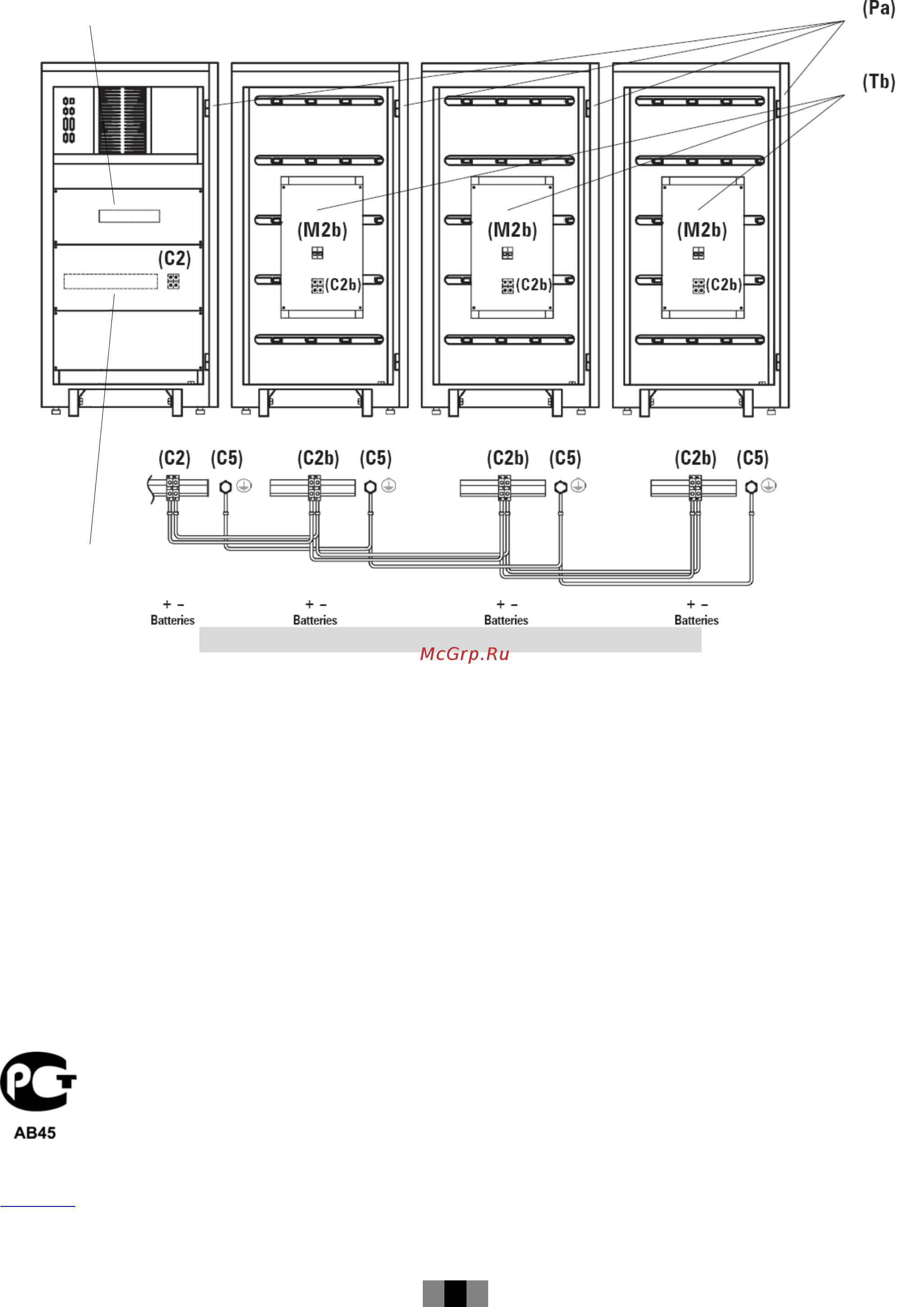

Рис. 13. Соединение между
ИБП
и 3 батарейными кабинетами.
Выключатели в
соответствии с версией
Блок предохранителей
в соответствии с
версией
©2012июль,Версия2.7
Всеправазащищены.Всеторговыемаркиявляютсясобственностьюихвладельцев.Спецификациимогутбытьизмененыбезуведомления.
www.pcm.ru
‐24‐
