Физическая структура RS-232.
RS-232 питается через розетку SUB-D9 где только 5 контактов заняты. Соединение, возможно используя только 3
первых сигнала. В этом случае будет необходимо организовать мост между RTS и CTS.
- Pin 2. TXD. передача.
- Pin 3. RXD. прием.
- Pin 5. GND. общий.
- Pin 7. CTS. Запрет передачи данных (активный = низкий уровень).
- Pin 8. RTS. Запрос на передачу данных (активный=высокий уровень).
Параметры RS-232 канала могут быть установлены, используя панель управления (обзорный) разными путями.
Возможны следующие установки
ИБП
:
- Скорость: 1200, 2400 или 4800 Бод.
- Биты информации: 7 или 8 Бит.
- Стоп биты: 0, 1 или 2 стоп бит.
- Четность: - Четный, Нечетный или ни один.
Коммуникационный протокол RS-232.
Используется коммуникационный протокол типа «MASTER/SLAVE». Компьютер или компьютерная система
(«MASTER») запрашивает данные, и
ИБП
(«SLAVE») отвечает, немедленно сообщая требуемые данные.
Сначала Вы должны программировать канал коммуникации компьютера с такими же параметрами как
коммуникационный канал ИБП. Перед началом соединения рекомендуется инициализировать коммуникационный
канал, отправив последовательность любых четырех независимых характеристик. Тогда будет подготовлено начало
соединения и следовательно, отправлен первый запрос к ИБП. Если возникнут проблемы в процессе соединения,
будет целесообразно повторить инициализационную последовательность для канала.
7.10. RS-485 порт. Разъем (C8).
RS-485 используется для соединения ИБП с другими устройствами имеющими такой же стандарт.
Коммуникационная линия является низковольтной линией. Во избежание потери данных необходимо
располагать вдали от силовых кабелей.

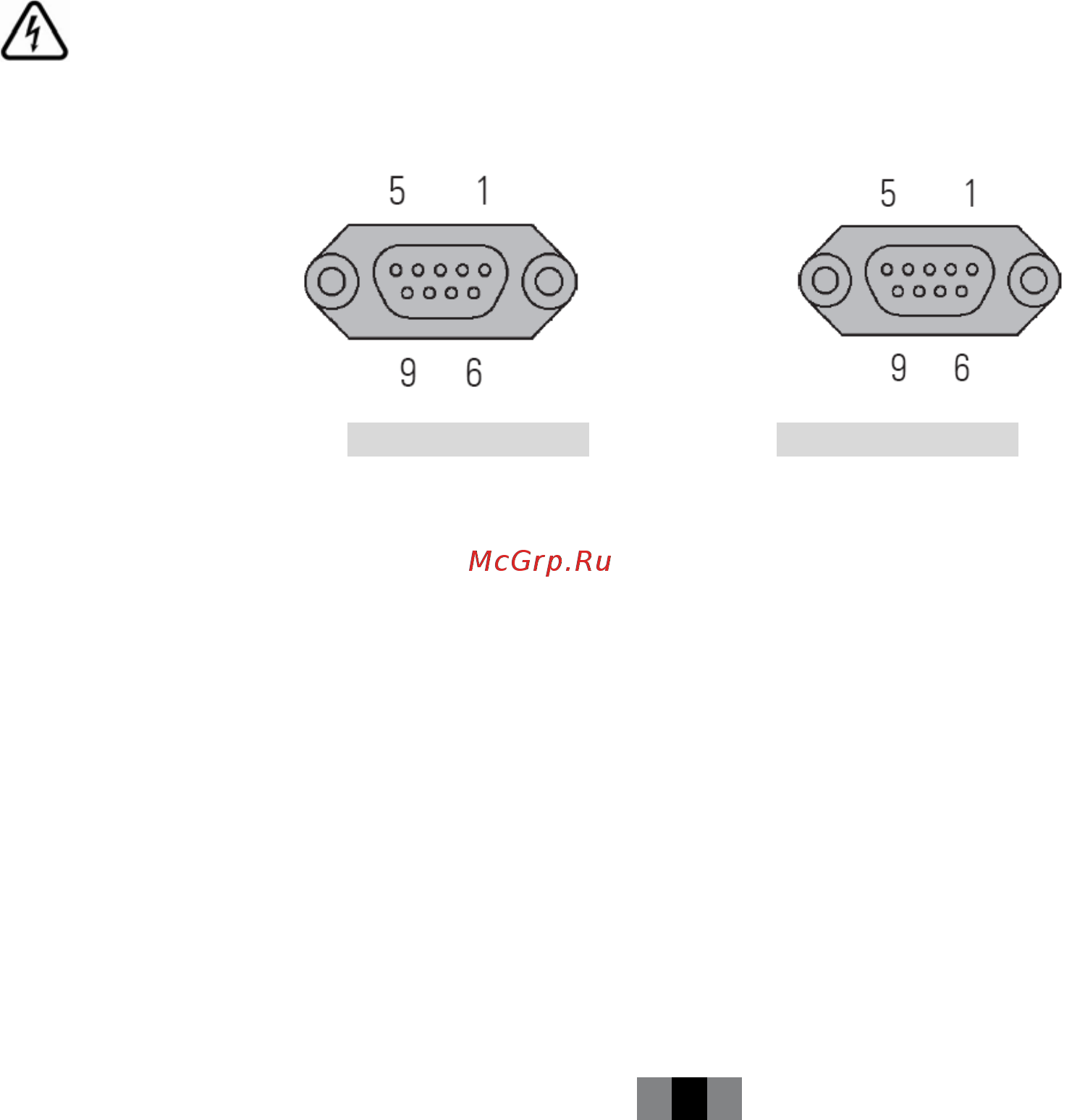

Рис.7.COM RS-232,(C7).
Рис.8.COM RS-232,(C8).
Структура RS-485.
В отличие от других последовательных коммуникационных линий эта использует только две жилы (контакты 2 и
3 внутреннего разъема SUB-D9) для осуществления обмена между подключенной системой и схемой. Соединение
устанавливается отправкой и получением сигналов в разных режимах, которые дают системе
помехозащищенность и возможность работать на большие дистанции (приблизительно 800 метров).
- Контакт 2. Выходной сигнал A соединения RS-485.
- Контакт 3. Выходной сигнал B соединения RS-485.
Следующие параметры фиксированы (не программируются):
- Скорость передачи: 1200 Бод.
- Биты информации: 8 Бит.
- Стоп биты: 2 Бит.
- Четность: ни один.
‐15‐
