22 | Slovensky
1 609 929 S64 | (1.4.09) Bosch Power Tools
Montáž
Plnenie zásobníka (pozri obrázok A)
f Pred každou prácou na ručnom elektrickom
náradí vytiahnite zástrčku náradia zo
zásuvky.
f Používajte len originálne príslušenstvo
Bosch. Používajte len originálne
príslušenstvo Bosch. Precízne súčiastky
sponkovača ako zásobník, šmýkadlo a
vystreľovací kanálik sú dimenzované na
sponky, klince a kolíky firmy Bosch. Iní
výrobcovia používajú inú kvalitu ocele a iné
rozmery.
n Stlačte bočné drážkované plôšky posúvača
zásobníka 3 a vytiahnite zásobník 11.
o Vložte pásik svoriek 10 alebo pásik klincov 9
do zásobníka. Pri vkladaní pásika klincov 9
pridržte sponkovač trochu šikmo, aby sa
klince dotýkali bočnej steny.
p Zasuňte zásobník 11 tak, aby uzáver
posúvača zásobníka 3 zaskočil.
Prevádzka
Uvedenie do prevádzky
f Všimnite si napätie siete! Napätie zdroja
prúdu musí mať hodnotu zhodnú s údajmi
na typovom štítku ručného elektrického
náradia. Výrobky označené pre napätie
230 V sa smú používať aj s napätím 220 V.
Zapínanie/vypínanie
Najprv priložte sponkovací mechanizmus 7 na
obrobok tak, aby bol niekoľko milimetrov
zatlačený. Stlačte potom nakrátko spúšť 1 a
opäť ju ihneď uvoľnite.
S pohyblivým mechanizmom sponkovača 7
spojený blokovací mechanizmus spúšte
zabraňuje náhodnému spusteniu výstrelu
sponkovacieho mechanizmu náhodným
stlačením spúšte 1.
Ak potrebujete pracovať rýchlo, môžete držať
spúšť 1 v stlačenej polohe. Pritlačte sponkovací
mechanizmus 7 pevne na obrobok, až sa zaznie
úder sponkovača. Priložte sponkovač na ďalšie
miesto a znova pritlačte sponkovací
mechanizmus 7 pevne na obrobok.
Predvoľba intenzity výstrelu
Pomocou nastavovacieho kolieska intenzity
výstrelu 2 môžete nastavovať intenzitu výstrelu
po stupňoch.
Potrebná intenzita výstrelu závisí od dĺžky
sponiek resp. klincov a od pevnosti materiálu.
Nastavenie optimálnej intenzity výstrelu sa dá
najlepšie zistiť praktickou skúškou.

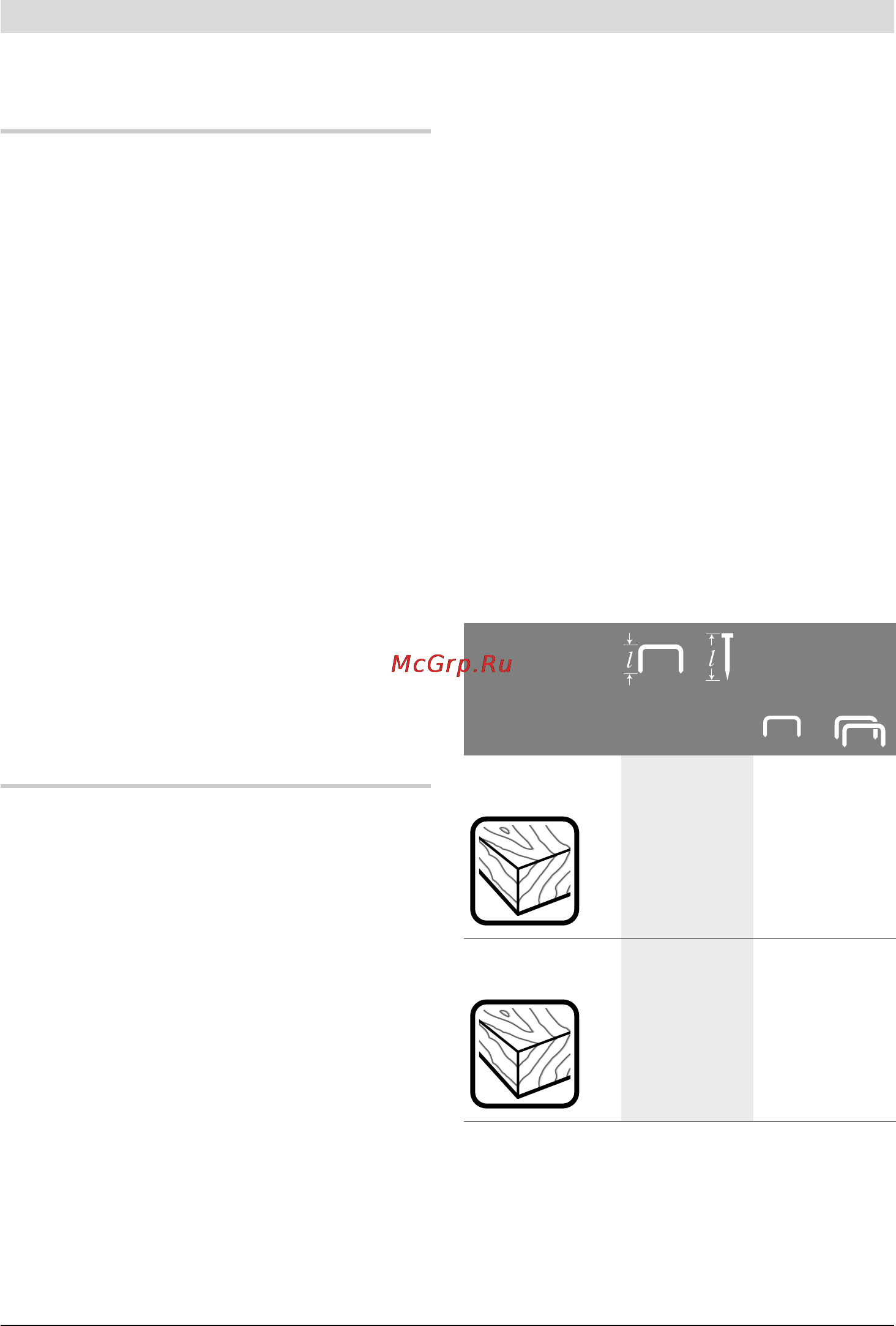

Údaje v nasledujúcej tabuľke sú odporúčanými
hodnotami.
Pri súčasnom zatĺkaní dvoch sponiek (funkcia
Duotac) je potrebné nastaviť nastavovacie
koliesko intenzity úderu 2 cca o jeden stupeň
vyššie.
Podklad
mm mm
Poloha
Nastavovacie
koliesko 2
Tvrdé drevo
(buk)
6
8
10
12
14
–
–
–
–
–
–
14
3
3– 4
4
4
4– 5
6
4
4
5
5
5–6
–
Mäkké drevo
(borovica)
6
8
10
12
14
–
–
–
–
–
–
14
1
2
2–3
3
3
3
2
2–3
3
3– 4
4
–
OBJ_BUCH-131-002.book Page 22 Wednesday, April 1, 2009 12:20 PM
