Polski | 9
Bosch Power Tools 1 609 929 S64 | (1.4.09)
Montaż
Napełnianie magazynku (zob. rys. A)
f Przed wszystkimi pracami przy elektro-
narzędziu należy wyciągnąć wtyczkę z gnia-
zda.
f Należy używać jedynie oryginalnego
osprzętu firmy Bosch. Precyzyjne części
zszywacza takie jak magazynek, suwak i
kanał strzału dostosowane są do zszywek,
gwoździ i kołków firmy Bosch. Inni
producenci używają innych gatunków stali i
inne wymiary.
n Odblokować sanie magazynku 3 przez
obustronny nacisk i wysunąć magazynek 11.
o Włożyć zestaw zszywek 10 lub gwoździ 9.
Przy wkładaniu gwoździ 9 urządzenie
pochylić na bok, aby gwoździe mogły się
oprzeć na bocznej ściance magazynku.
p Wsunąć magazynek 11, aż do zaskoczenia
blokady na saniach magazynku 3.
Praca
Uruchomienie
f Należy zwrócić uwagę na napięcie sieci!
Napięcie źródła prądu musi zgadzać się z
danymi na tabliczce znamionowej elektro-
narzędzia. Elektronarzędzia przeznaczone
do pracy pod napięciem 230 V można
przyłączać również do sieci 220 V.
Włączanie/wyłączanie
Najpierw należy mocno nasadzić nosek
zszywacza 7 na obrabiany przedmiot tak, by był
on wciśnięty kilka milimetrów. Następnie należy
nacisnąć krótko wyzwalacz 1 i zwolnić go
ponownie.
Sprzężona z ruchomym noskiem zszywacza 7
blokada wyzwalacza zapobiega
niezamierzonemu wyzwoleniu się strzału przy
przez pomyłkę wciśniętym wyzwalaczu 1.
W trybie pracy ciągłej należy wcisnąć przycisk
wyzwalacza 1 i przytrzymać go w tej pozycji.
Mocno przycisnąć nosek zszywacza 7 do
przedmiotu, aż do usłyszenia wystrzału.
Narzędzie unieść i przestawić w następne
miejsce, a następnie wyzwolić ponowny strzał
dociskając nosek 7 do przedmiotu.
Wstępny wybór siły udaru
Gałką wstępnego wyboru siły udaru 2 można
stopniowo nastawić wstępnie wymaganą siłę
udaru.
Wymagana siła udaru zależna jest od długości
zszywek lub gwoździ i wytrzymałości materiału.
Optymalne nastawienie siły udaru można
najlepiej wykryć w próbie praktycznej.

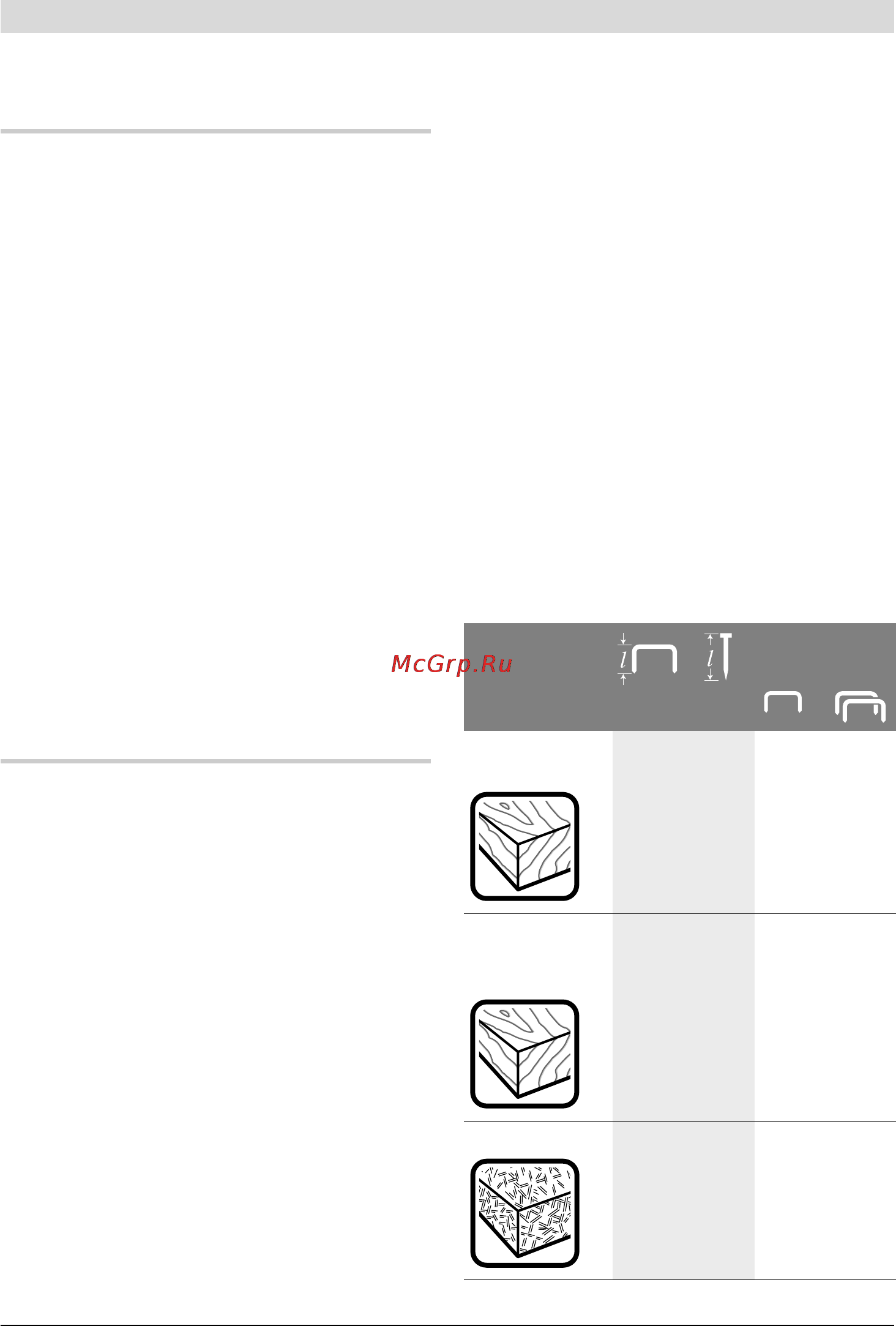

Dane w następującej tabeli są wartościami
zalecanymi.
W przypadku wbijania dwóch zszywek (funkcja
„duotac“) siła udaru wybierana pokrętłem 2,
ustawiona musi być o ok. jeden stopień wyżej.
Materiał
mm mm
Położenie
pokrętła 2
Twarde
drewno (buk)
6
8
10
12
14
–
–
–
–
–
–
14
3
3– 4
4
4
4– 5
6
4
4
5
5
5–6
–
Miękkie
drewno
(sosna)
6
8
10
12
14
–
–
–
–
–
–
14
1
2
2–3
3
3
3
2
2–3
3
3– 4
4
–
Płyta wiórowa
6
8
10
12
14
–
–
–
–
–
–
14
2–3
3–4
3– 4
4
4
4
4
4
4
5
5–6
–
OBJ_BUCH-131-002.book Page 9 Wednesday, April 1, 2009 12:20 PM
