11
Рис. 3
ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ГАЗОСНАБЖЕНИЯ
ВНИМАНИЕ! ПОДКЛЮЧЕНИЕ К ГАЗУ ДОЛЖНО ОСУЩЕСТВЛЯТЬСЯ КВАЛИФИЦИ-
РОВАННЫМИ СПЕЦИАЛИСТАМИ ГАЗОВОЙ СЛУЖБЫ. О ПОДКЛЮЧЕНИИ ВАШЕГО
ОБОРУДОВАНИЯ ДОЛЖЕН БЫТЬ СОСТАВЛЕН СПЕЦИЛЬНЫЙ АКТ, КОПИЯ КОТОРОГО
ДОЛЖНА ОСТАТЬСЯ У ВАС. НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ ПРЕДСТАВЛЯЕТ СОБОЙ
УГРОЗУ ДЛЯ ПОТРЕБИТЕЛЯ И ЛИШАЕТ ПРАВО НА ОБСЛУЖИВАНИЕ В АВТОРИЗО-
ВАННОМ СЕРВИСНОМ ЦЕНТРЕ.
ВНИМАНИЕ! ПОСЛЕ ПОДКЛЮЧЕНИЯ ОБЯЗАТЕЛЬНО ПРОВЕРЬТЕ ВСЕ СОЕДИНЕ-
НИЯ С ПОМОЩЬЮ СПЕЦИАЛЬНОГО СПРЕЯ ИЛИ МЫЛЬНОГО РАСТВОРА НА ПРЕДМЕТ
УТЕЧЕК. ВКЛЮЧЕНИЕ ПОВЕРХНОСТИ ДО ОКОНЧАНИЯ ПРОВЕРКИ ЗАПРЕЩЕНО.
ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ ПРОВЕРКУ УТЕЧЕК ПРИ ПОМОЩИ ОТ-
КРЫТОГО ОГНЯ.
ВНИМАНИЕ! ПЕРЕМЕЩЕНИЕ ПРИБОРА С ПОДКЛЮЧЕННЫМ ГАЗОВЫМ СОЕДИНЕНИ-
ЕМ МОЖЕТ ПРИВЕСТИ К УТЕЧКЕ ГАЗА.
При подключении к системе газоснабжения пользуйтесь жесткой металлической трубой и муфтами,
или посредством гибкой трубы из нержавеющей стали, соответствующими действующим нормам.
Проследите за тем, чтобы используемые гибкие металлические трубы не входили в контакт с под-
вижными частями, кабелями, не были зажаты и не были повреждены. Магистральная труба прибора
имеет резьбу ½ дюйма и расположена в верхнем правом углу прибора. Выполняйте подключение,
не оказывая чрезмерного силового воздействия на варочную поверхность.
ПОДКЛЮЧЕНИЕ К БАЛЛОННОМУЖИЖЕННОМУ) ГАЗУ
Для подключения к газовому баллону установите хомут на шланг газового баллона. Установите
переходник в гибкий шланг газового баллона, предварительно нагрев конец шланга в кипящей
воде. Зафиксируйте хомут на конце шланга и закрутите фиксирующий винт хомута при помощи
инструмента. Установите прокладку в переходник (как показано на рисунке) и закрутите гайку пере-
ходника на резьбе магистральной трубы прибора.
ВНИМАНИЕ! ПРИ ПОДКЛЮЧЕНИИ К БАЛЛОННОМУ ГАЗУ ИСПОЛЬЗУЙТЕ ГАЗОВЫЙ
РЕДУКТОР РЕКОМЕНДОВАННЫЙ СПЕЦИАЛИСТАМИ ГАЗОВОЙ СЛУЖБЫ. ИСПОЛЬ-
ЗУЙТЕ ТОЛЬКО СЕРТИФИЦИРОВАННОЕ ГАЗОВОЕ ОБОРУДОВАНИЕ.
ПОДКЛЮЧЕНИЕ К МАГИСТРАЛЬНОМУ ГАЗУ
Для подключения к магистральному газу установите прокладку в гайку на конце шланга. Закрутите
гайку шланга на резьбу магистральной трубы прибора, проверьте соединение на предмет утечке
газа.
Подключите ваш прибор, к магистральному газовому крану, используя наиболее короткий путь. Для
безопасности шланг должен иметь длину мин. 40 см, макс. 125 см.
Проверьте соединение на предмет утечке газа, для этого можно использовать специальный спрей
или мыльный раствор.
В случае если установка духового шкафа не предусмотрена и есть свободный доступ к нижней
части варочной поверхности, то в таком случае необходимо использовать деревянную панель, рас-
стояние между прибором и панелью должно составлять минимум 30 мм (Рис. 3).
В случае если под варочной панелью устанавливается духовой шкаф, убедитесь, что газовый шланг
не касается духового шкафа, острых краев, не имеет перегибов или спутываний.
14
TRANSFORMATION FROM NATURAL GAS TO LPG AND FROM LPG TO NATURAL GAS
1. Turn off gas and electricity of the cooktop. If your cooktop is hot,
wait for cooling down.
2.For injector change, use a screwdriver whose edge is as the Figure 4.
3. As seen in Figure 5, demount burner lid and burner of the cooktop
and ensure visibility of injector.
4. Remove injector by turning as shown in Figure 6 with screwdriver
and replace it with a new one.
5. After that, detach control switches of the cooktop. Make setting by
turning the screw in the middle of gas cocks with a small screwdriver
in the manner shown in the following picture. To adjust ow rate screw,
use a screwdriver having suitable dimension. For LPG, turn the screw
clockwise. For natural gas, turn the screw one time counter clockwise.
At low position, length of normal ame should be 6-7 mm. For the last
control, check out whether ame is open or closed.
Setting of your appliance may differ according to the type of gas cock
used.
GAS BREAKING SAFETY APPLİANCE (FFD)
Against putting out to be taken place as a
result of liquid overow at upper burners, safety
appliance steps in and cut gas immediately.
Figure 4 Figure 5 Figure 6
Figure 7 Figure 8
Figure 9
FFD
GB
14
TRANSFORMATION FROM NATURAL GAS TO LPG AND FROM LPG TO NATURAL GAS
1. Turn off gas and electricity of the cooktop. If your cooktop is hot,
wait for cooling down.
2.For injector change, use a screwdriver whose edge is as the Figure 4.
3. As seen in Figure 5, demount burner lid and burner of the cooktop
and ensure visibility of injector.
4. Remove injector by turning as shown in Figure 6 with screwdriver
and replace it with a new one.
5. After that, detach control switches of the cooktop. Make setting by
turning the screw in the middle of gas cocks with a small screwdriver
in the manner shown in the following picture. To adjust ow rate screw,
use a screwdriver having suitable dimension. For LPG, turn the screw
clockwise. For natural gas, turn the screw one time counter clockwise.
At low position, length of normal ame should be 6-7 mm. For the last
control, check out whether ame is open or closed.
Setting of your appliance may differ according to the type of gas cock
used.
GAS BREAKING SAFETY APPLİANCE (FFD)
Against putting out to be taken place as a
result of liquid overow at upper burners, safety
appliance steps in and cut gas immediately.
Figure 4 Figure 5 Figure 6
Figure 7 Figure 8
Figure 9
FFD
GB
11
13
5. После установки времени сразу начнется обратный отсчет. На дис-
плее будет отображаться оставшееся время, индикатор таймера будет
мигать в течение 5 секунд.
6. По окончании установленного времени в течение 30 секунд будет раз-
даваться звуковой сигнал, индикатор таймера будет показывать - - .



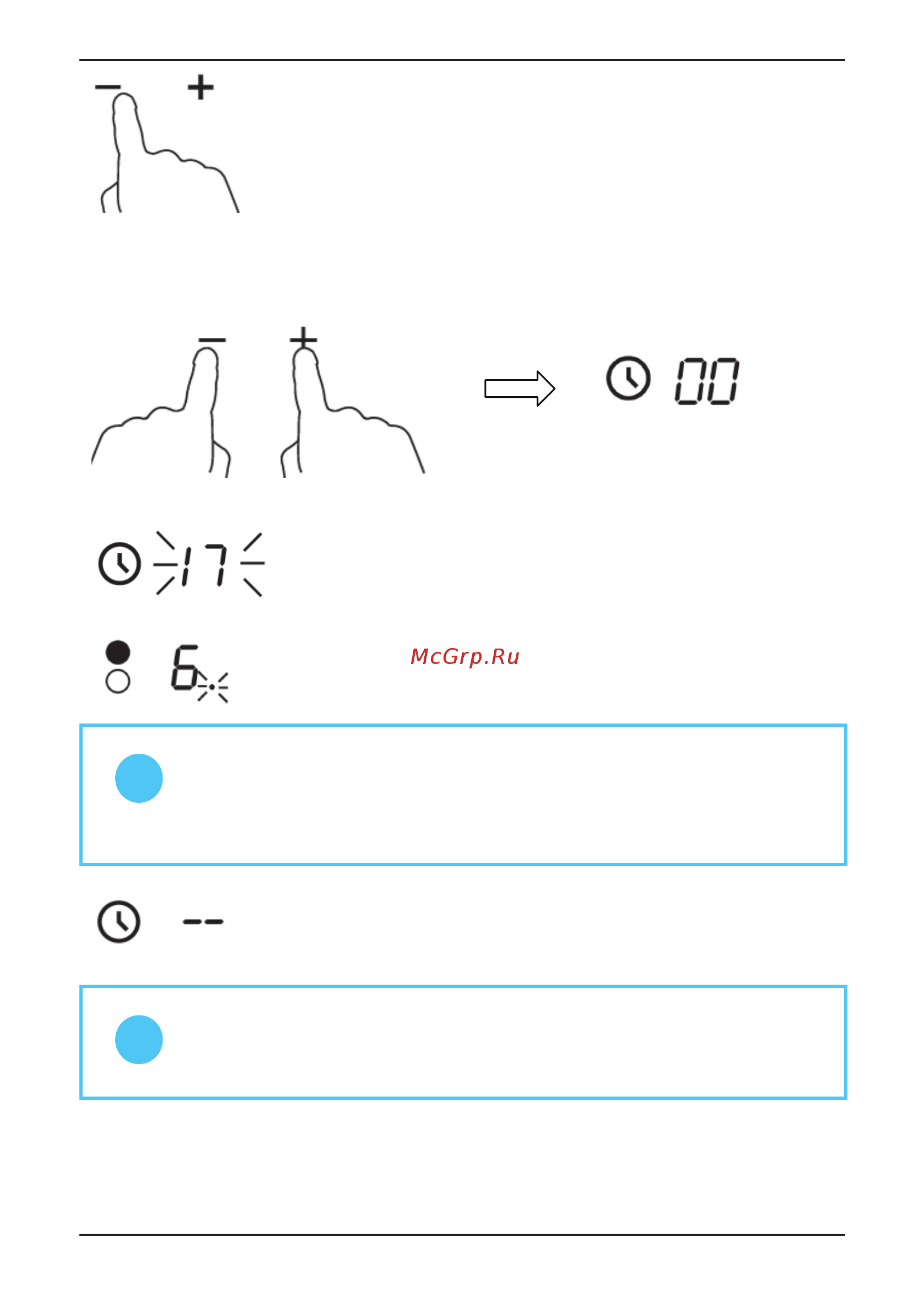

1. С помощью кнопки выбора зоны нагрева выберите зону, для которой
вы хотели бы установить таймер.
2. Дотроньтесь до кнопки таймера. Индикатор начнет мигать, на дисплее
таймера появится “10”.
3. Установите время с помощью сенсоров - или “+”.
 Прикосновение к сенсорам - или “+” один раз позволит
уменьшать или увеличивать время по 1 минуте.
Удерживание кнопок - или “+” будет изменять время по 10 минут.
Если установленное время превысит 99 минут, таймер автоматически
вернется на начало отсчета 00 минут.
14
   





-






рукоВодсТВо По ПрИГоТоВЛеНИЮ

     



     -

14
    





-






рукоВодсТВо По ПрИГоТоВЛеНИЮ

    
 


      -

14
    





-






рукоВодсТВо По ПрИГоТоВЛеНИЮ

    
 


      -

КРАСНАЯ ТОЧКА РЯДОМ С ИНДИКАТОРОМ УРОВНЯ МОЩНОСТИ ЗАГОРИТСЯ,
УКАЗЫВАЯ НА ТО, ЧТО ЗОНА ВЫБРАНА.
!
ПРИМЕЧАНИЕ!
ЕСЛИ ДРУГИЕ ЗОНЫ БЫЛИ ВКЛЮЧЕНЫ, ОНИ ПРОДОЛЖАЮТ РАБОТУ.
!
ВНИМАНИЕ!
