18
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для обслуживания прибора следует использовать только запасные части от производителя. Запре-
щается ремонт или замена любых компонентов прибора, не рекомендованных настоящим руко-
водством. Все технические вмешательства и ремонтные работы должны проводиться только специ-
алистами авторизованного сервисного центра.
Если прибор требует технического обслуживания и/или замены запасных частей, обратитесь в ав-
торизованный сервисный центр. При этом необходимо указать все данные прибора с табличик с
информацией. В случае, если доступ к табличке затруднителен, обратитесь к гарантийному талону.
ВНИМАНИЕ! НА КОРПУСЕ ПРИБОРА ИМЕЕТСЯ ТАБЛИЧКА С ИНФОРМАЦИЕЙ, КОТО-
РАЯ МОЖЕТ ПОНАДОБИТЬСЯ ПРИ ОБРАЩЕНИИ В АВТОРИЗОВАННЫЙ СЕРВИСНЫЙ
ЦЕНТР. НЕ ОТРЫВАЙТЕ ЕЕ!
ГАРАНТИЯ
Гарантийный талон должен быть заполнен, в случае необходимости его необходимо предоставить
в авторизованный сервисный центр. Авторизованный сервисный центр оставляет за собой право
запросить документ, подтверждающий дату приобретения.
Производитель снимает с себя ответственность за ошибки, имеющиеся в данной инструкции. Кроме
того, он также оставляет за собой право вносить изменения, технические усовершенствования про-
дукта без смены его основных характеристик.
41
ИНЖЕКТОР, ПОТРЕБЛЕНИЕ И МОЩНОСТЬ ТАБЛИЦА
СООТВЕТСТВИЕ
ДИАМЕТРОВ
ИНЖЕКТОРОВ
ТИПУ ГАЗА
G20,20 mbar
G25,25 mbar
G20,25 mbar G20,13 mbar
Природный Газ Природный Газ Природный Газ
Wok
Горелка (3,5)
Инжектор 1,40 мм 1,28 мм 1,60 мм
Потребление 0,333 м³/ч 0,333 м³/ч 0,333 м³/ч
Мощность 3,50 кВт 3,50 кВт 3,50 кВт
Wok
Горелка (2,5)
Инжектор 1,15 mm 1,06 mm 1,35 mm
Потребление 0,243 m³/h 0,243 m³/h 0,243 m³/h
Мощность 2,50 kW 2,50 kW 2,50 kW
Большая
Горелка
Инжектор 1,15 мм 1,10 мм 1,45 мм
Потребление 0,276 м³/ч 0,276 м³/ч 0,276 м³/ч
Мощность 2,90 кВт 2,90 кВт 2,90 кВт
Средняя
Горелка
Инжектор 0,97 мм 0,92 мм 1,10 мм
Потребление 0,162 м³/ч 0,162 м³/ч 0,162 м³/ч
Мощность 1,70 кВт 1,70 кВт 1,70 кВт
Малая
Горелка
Инжектор 0,72 мм 0,70 мм 0,85 мм
Потребление 0,96 м³/ч 0,96 м³/ч 0,96 м³/ч
Мощность 0,95 кВт 0,95 кВт 0,95 кВт
ИНЖЕКТОР, ПОТРЕБЛЕНИЕ И МОЩНОСТЬ ТАБЛИЦА
СООТВЕТСТВИЕ
ДИАМЕТРОВ
ИНЖЕКТОРОВ
ТИПУ ГАЗА
G30,28-30 mbar
G31,37 mbar
G30,50 mbar G30,37 mbar
LPG LPG LPG
Wok
Горелка (3,5)
Инжектор 0,96 мм 0,76 мм 0,96 мм
Потребление 254 м³/ч 254 м³/ч 254 м³/ч
Мощность 3,50 кВт 3,50 кВт 3,50 кВт
Wok
Горелка (2,5)
Инжектор 0,82 mm 0,73 mm 0,78 mm
Потребление 182 g/h 182 g/h 182 g/h
Мощность 2,50 kW 2,50 kW 2,50 kW
Большая
Горелка
Инжектор 0,85 мм 0,75 мм 0,85 мм
Потребление 211 м³/ч 2 11 м³/ч 211 м³/ч
Мощность 2,90 кВт 2,90 кВт 2,90 кВт
Средняя
Горелка
Инжектор 0,65 мм 0,60 мм 0,65 мм
Потребление 124 м³/ч 124 м³/ч 124 м³/ч
Мощность 1,70 кВт 1,70 кВт 1,70 кВт
Малая
Горелка
Инжектор 0,50 мм 0,43 мм 0,50 мм
Потребление 69 м³/ч 69 м³/ч 69 м³/ч
Мощность 0,95 кВт 0,95 кВт 0,95 кВт
RU
СООТВЕТСТВИЕ
ДИАМЕТРОВ
ЖИКЛЕРА ПО
ТИПУ ГАЗА
ВОК-КОНФОРКА (3,5)
ВОК-КОНФОРКА (2,5)
БОЛЬШАЯ
КОНФОРКА
СРЕДНЯЯ
КОНФОРКА
МАЛЕНЬКАЯ
КОНФОРКА
Баллонный газ Баллонный газ Баллонный газ
Жиклеры, таблица потребления и мощности (баллонный газ)
Жиклер
Жиклер
Жиклер
Жиклер
Жиклер
Жиклер
Жиклер
Жиклер
Жиклер
Жиклер
кВт
кВт кВт
кВт
кВт
кВт
мм
мм
мм мм
мм
кВт
мм
м³/ч м³/ч м³/ч
м³/ч
м³/ч
м³/ч
G30 / 28-30 мбар
G31 / 37 мбар
G30 / 50 мбар G30 / 37 мбар
Жиклеры, таблица потребления и мощности (магистральный газ)
СООТВЕТСТВИЕ
ДИАМЕТРОВ
ЖИКЛЕРА ПО
ТИПУ ГАЗА
ВОК-КОНФОРКА (3,5)
ВОК-КОНФОРКА (2,5)
БОЛЬШАЯ
КОНФОРКА
СРЕДНЯЯ
КОНФОРКА
МАЛЕНЬКАЯ
КОНФОРКА
G20 / 20 мбар
G25 / 25 мбар
G20 / 25 мбар G20 / 13 мбар
Магистральный газ
Магистральный газ Магистральный газ
18

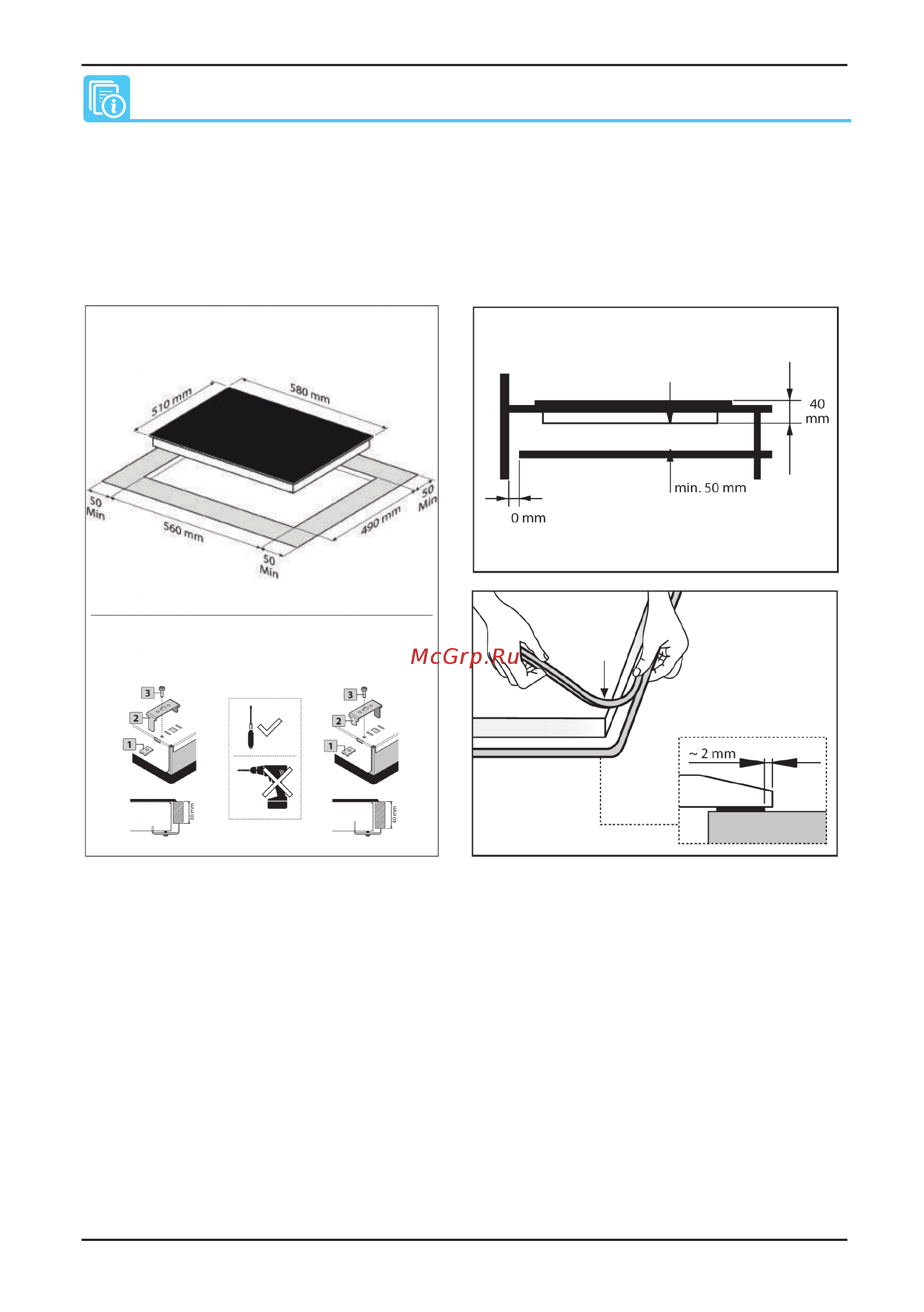

УСТАНОВКА
Рис. 3
Рис. 4
Рис. 1
Рис. 2
РАЗМЕЩЕНИЕ
Данное устройство должно быть встроено в столешницу, как это показано на рисунке (Рис. 1).
Нанесите герметизатор (Рис. 4) по всему периметру (размер резки указан на Рис. 1). Зафиксируйте
прибор на столешнице при помощи 4 кронштейнов, учитывая толщину столешницы (Рис. 2).
Если нижняя часть прибора после установки доступна из нижней части шкафа, необходимо устано-
вить разделительную панель, соблюдая указанные расстояния (Рис. 3); данная процедура не нужна,
если под варочной поверхностью будет установлена печь.
3
UM HK 60001 B ver 1 01.11.2016
