22

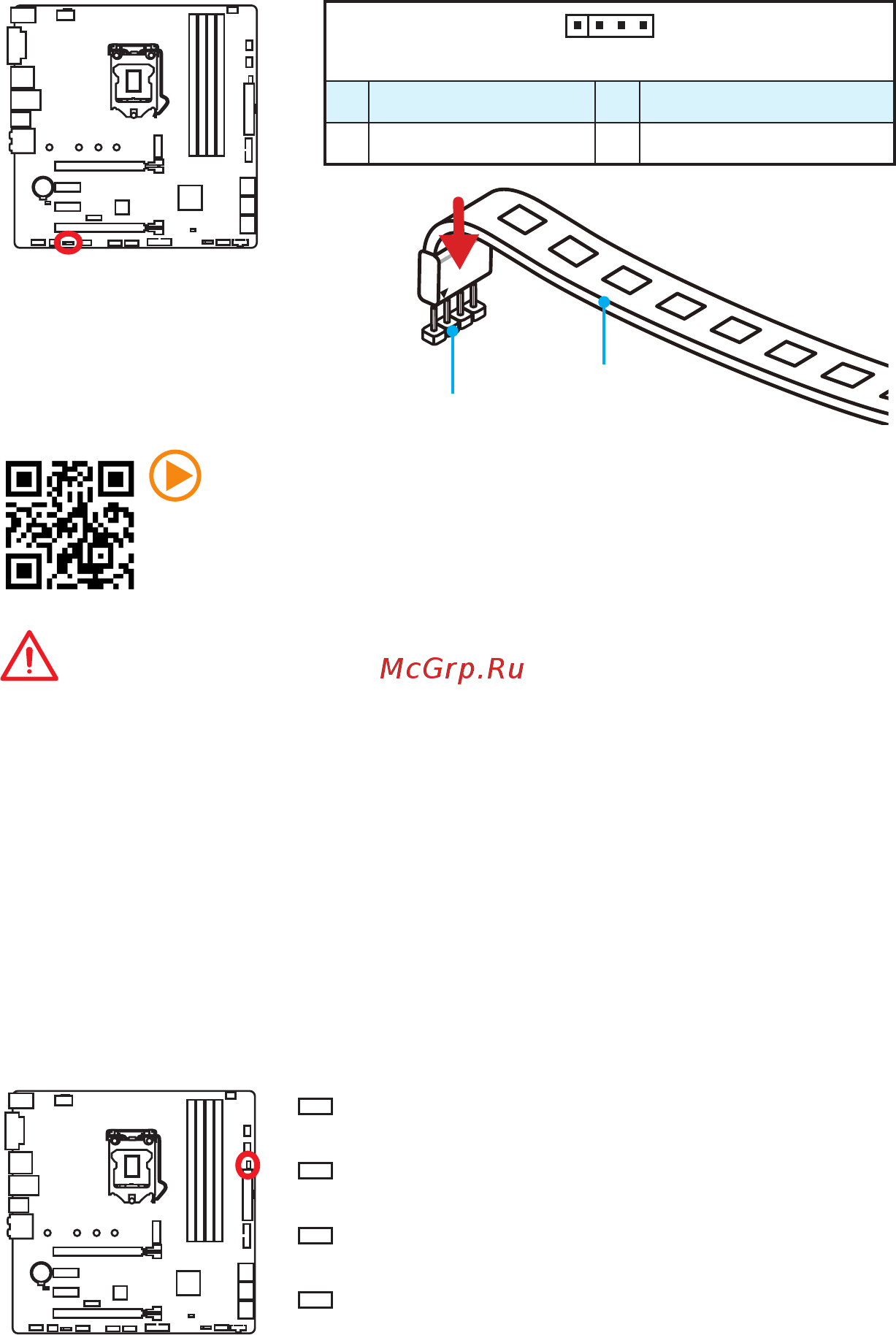

Vue d’ensemble des composants
JLED1: Connecteur RGB LED
Ce connecteur vous permet de connecter des rubans LED RGB de type 5050.
Important
y
Ce connecteur supporte des rubans LED RGB (rouge/vert/bleu) de type 5050 avec
une puissance nominale maximale de 3A (12V). Veuillez garder la longueur du ruban
LED inférieure à 2 mètres pour éviter la gradation des couleurs.
y
Avant d’installer ou de retirer le ruban LED, veillez à toujours éteindre
l’alimentation et à débrancher le câble d’alimentation de la prise électrique.
y
Veuillez utiliser l’application GAMING APP pour contrôler le ruban LED étendu.
1
1 +12V 2 G
3 R 4 B
Vidéo de démonstration
Référez-vous à la vidéo d’instruction sur l’installation des rubans LED
RGB de type 5050 au connecteur LED RGB.
https://youtu.be/CqNHyADzd2Q
1
JLED1
ruban LED de type 5050
EZ Debug LEDs
Ces LED indiquent l’état des composants clés au cours du processus de démarrage.
En cas d’erreur, la LED correspondante reste allumée jusqu’à ce que le problème soit
résolu.
CPU - indique que le CPU n’est pas détecté ou que
son initialisation a échoué.
DRAM - indique que la mémoire DRAM n’est pas
détectée ou que son initialisation a échoué.
VGA - indique que le GPU n’est pas détecté ou que
son initialisation a échoué.
BOOT - indique que le périphérique de démarrage
n’est pas détecté ou que son initialisation a
échoué.
