8

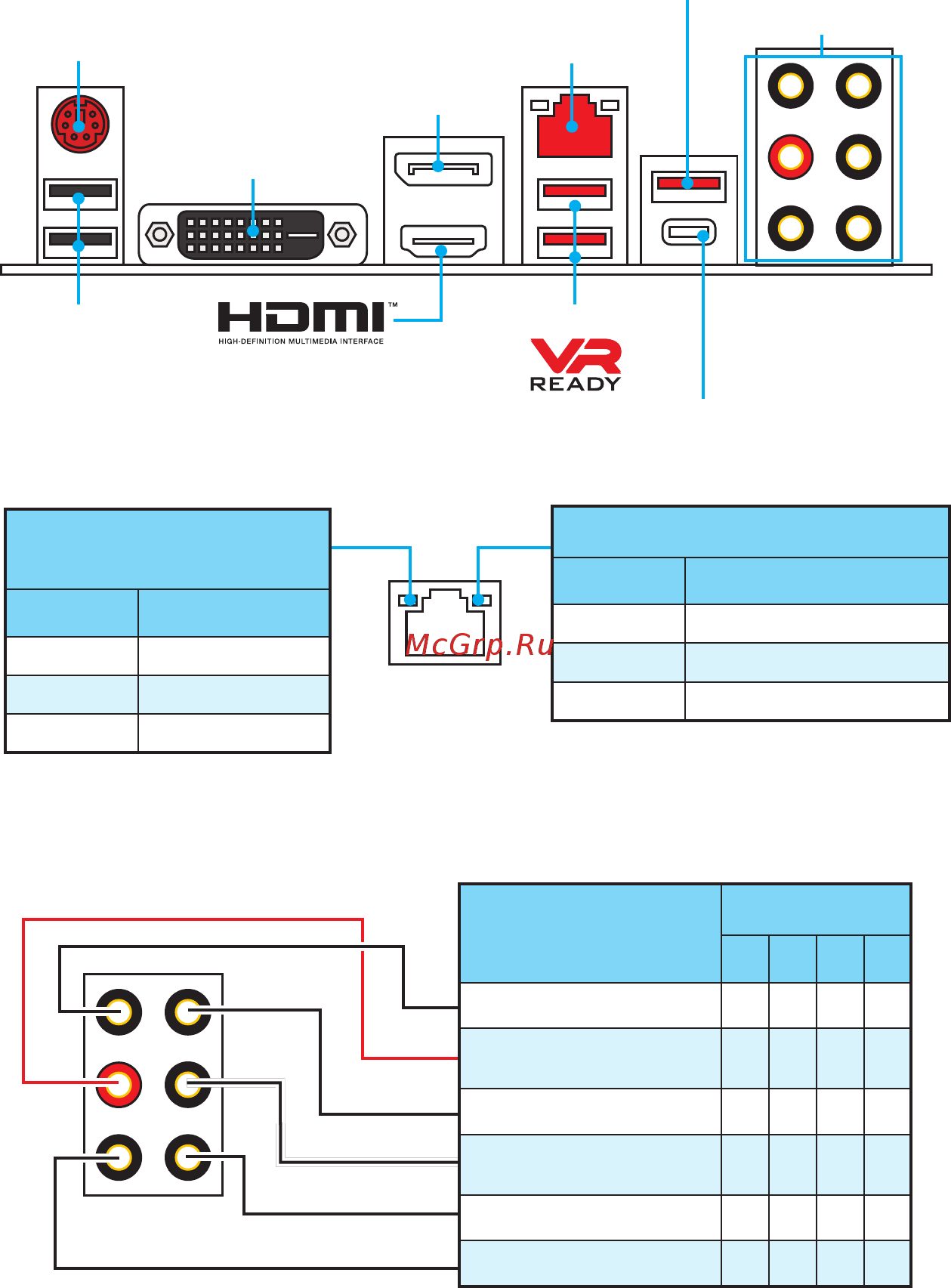

Задняя панель портов ввода/ вывода
Задняя панель портов ввода/ вывода
Порт PS/2
LAN
USB 2.0
Порты Аудио
DVI-D
DisplayPort
USB 3.1 Gen1 Type-A
USB 3.1 Gen1 Type-C
USB 3.1 Gen1 Type-A
Конфигурация портов Аудио
Порты Аудио
Канал
2 4 6 8
Линейный вход
Линейный выход/ Выход
фронтальных колонок
● ● ● ●
Выход боковых колонок ● ● ●
Выход центральной
колонки/ сабвуфера
● ●
Тыловые колонки ●
Микрофонный вход
(●: подключен, Пусто: не подключен)
Таблица состояний индикатора порта LAN
Подключение/ Работа
индикатора
Состояние Описание
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Скорость передачи данных
Состояние Описание
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
