22
Übersicht der Komponenten

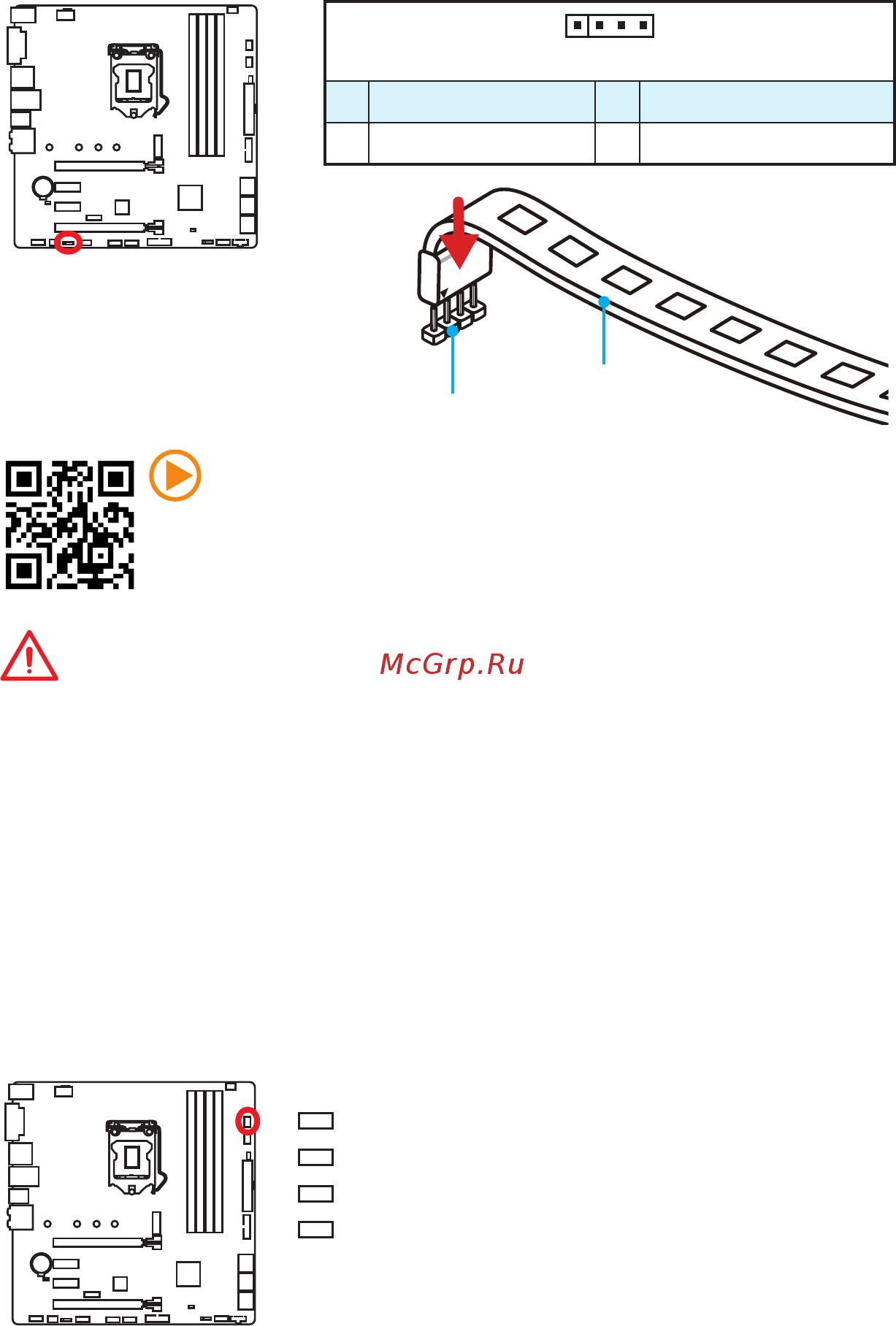

JLED1: RGB LED Anschluss
Mit diesen Anschlüssen können Sie den 5050 RGB-LED-Streifen anschließen.
Wichtig
y
Dieser Anschluss unterstützt die 5050 RGB Mehr-Farb-LED-Streifen (12V/R/G/B)
mit der maximalen Leistung von 3A (12V). Beachten Sie bitte, dass die Länge des
LED-Streifens maximal 2 Meter betragen darf um eine Verdunkelung der LED zu
verhindern.
y
Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie
die RGB-LED-Streifen ein- und ausbauen.
y
Bitte verwenden Sie die GAMING APP zur Steuerung des LED-Leuchtstreifens.
1
1 +12V 2 G
3 R 4 B
Video-Demonstration
In diesem Video erfahren Sie, wie Sie die 5050 RGB LED Streifen am
RGB-LED-Anschluss anschließen können
https://youtu.be/CqNHyADzd2Q
1
JLED1
5050 LED Streifen
EZ Debug LEDs
Diese LEDs zeigen den Status der Hauptkomponenten während des Boot-Vorgangs an.
Im Falle eines Fehlers, leuchtet die entsprechende LED bis zur Lösung des Problems
vorübergehend dauerhaft.
CPU - CPU wird nicht erkannt oder ist fehlerhaft.
DRAM - DRAM wird nicht erkannt oder ist fehlerhaft.
VGA - GPU wird nicht erkannt oder ist fehlerhaft.
BOOT - Boot-Gerät wird nicht erkannt oder ist
fehlerhaft.
