8

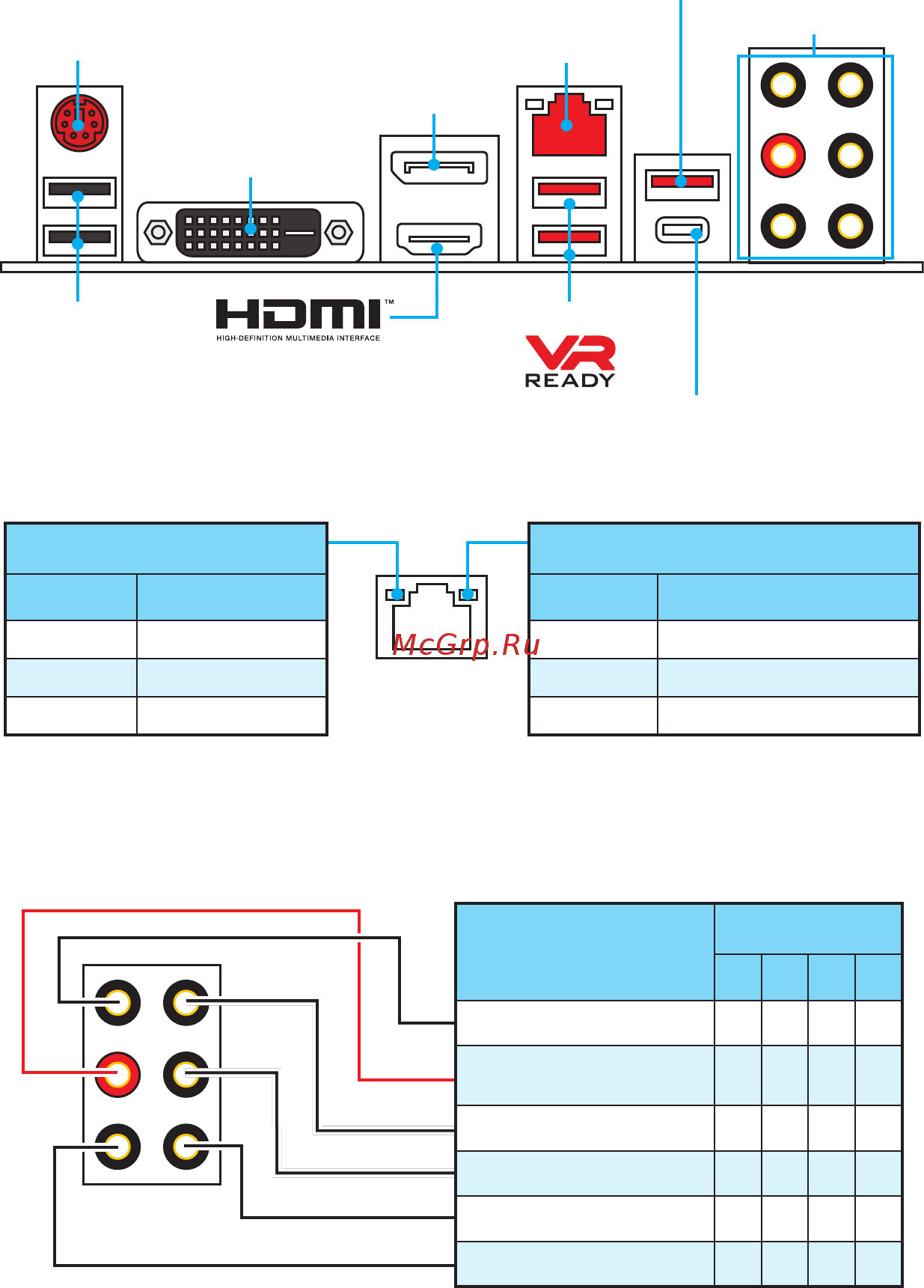

Rückseite E/A
Rückseite E/A
PS/2 Anschluss
LAN
USB 2.0
Audioanschlüsse
DVI-D
DisplayPort
USB 3.1 Gen1 Typ-A
USB 3.1 Gen1 Typ-C
USB 3.1 Gen1 Typ-A
Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Geschwindigkeit LED
Zustand Bezeichnung
Aus 10 Mbps-Verbindung
Grün 100 Mbps-Verbindung
Orange 1 Gbps-Verbindung
LAN Port LED Zustandstabelle
Konfiguration der Audioanschlüsse
Audioanschlüsse
Kanal
2 4 6 8
Line-In
Line-Out/ Vorderer
Lautsprecher
● ● ● ●
Hinterer Lautsprecher ● ● ●
Mitte-/ Subwoofer-Ausgang ● ●
Seitliche Lautsprecher ●
Mic-In
(●: Verbindet, Blank: Leer)
