16

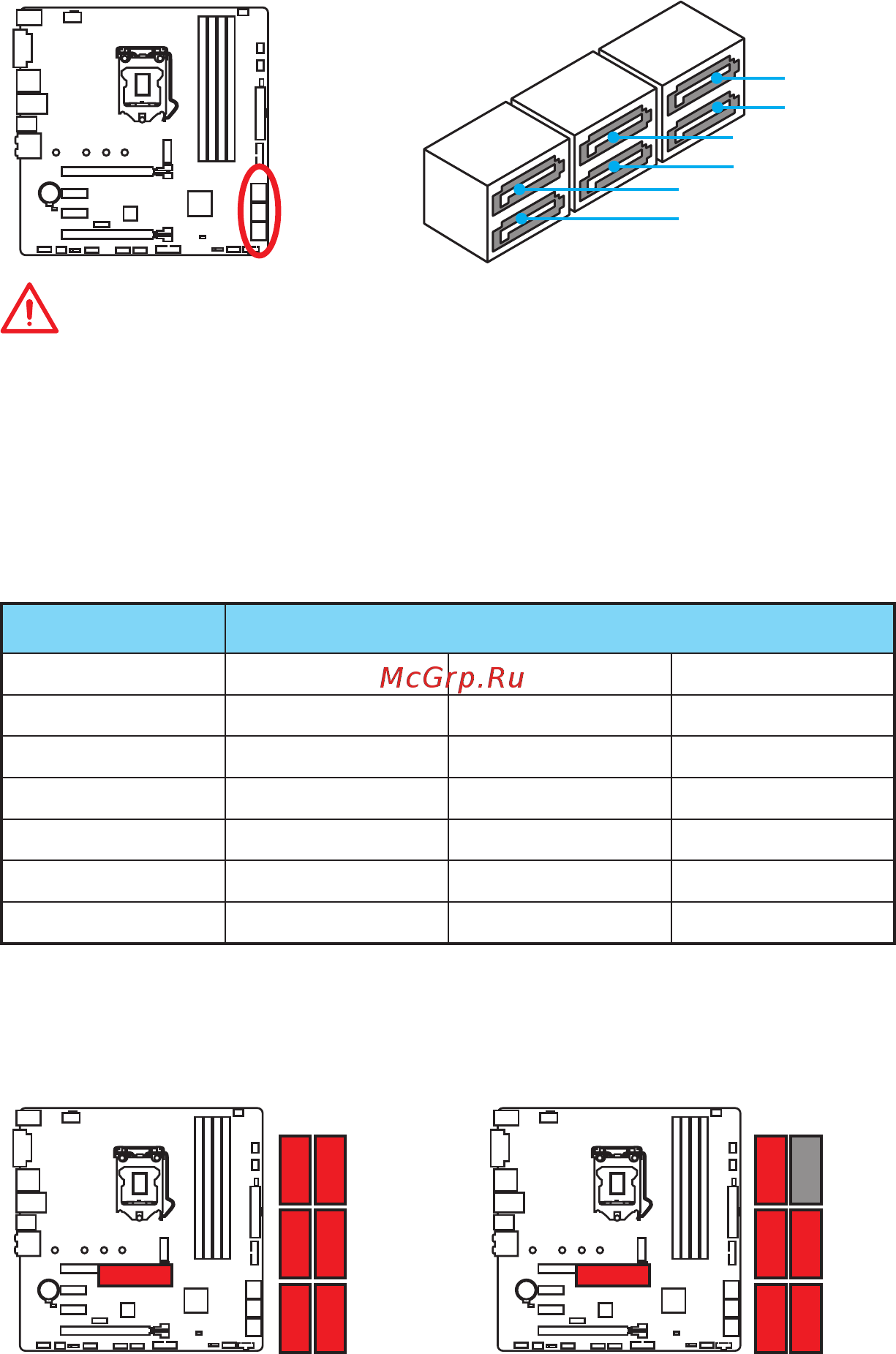

Übersicht der Komponenten
SATA1~6: SATA 6Gb/s Anschlüsse
Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro
Anschluss kann ein SATA Gerät angeschlossen werden.
SATA1
SATA2
SATA5
SATA6
SATA3
SATA4
Wichtig
y
Der SATA1 Anschluss ist nicht verfügbar, wenn Sie ein M.2 SATA SSD Modul im M.2
Steckplatz installieren
y
Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die
Folge sein.
y
SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den
flachen Stecker auf dem Motherboard einstecken.
M.2 & SATA Kombinationstabelle
Steckplatz Verfügbare SATA Anschlüsse
M2_1 M.2 PCIe SSD M.2 SATA SSD Leer
SATA1 ✓ ─ ✓
SATA2 ✓ ✓ ✓
SATA3 ✓ ✓ ✓
SATA4 ✓ ✓ ✓
SATA5 ✓ ✓ ✓
SATA6 ✓ ✓ ✓
(✓: Verfügbar, ─: Nicht verfügbar)
M.2 Steckplätze mit Beispielen zu den verschiedenen
Kombinationsmöglichkeiten
PCIe
1xM.2 PCIe SSD + 6xSATA HDDs
SATA4 SATA2
SATA1SATA3
SATA
1xM.2 SATA SSD + 5xSATA HDDs
SATA4
SATA2
SATA3
SATA6
SATA6
SATA5
SATA5
