27
BIOS-Setup

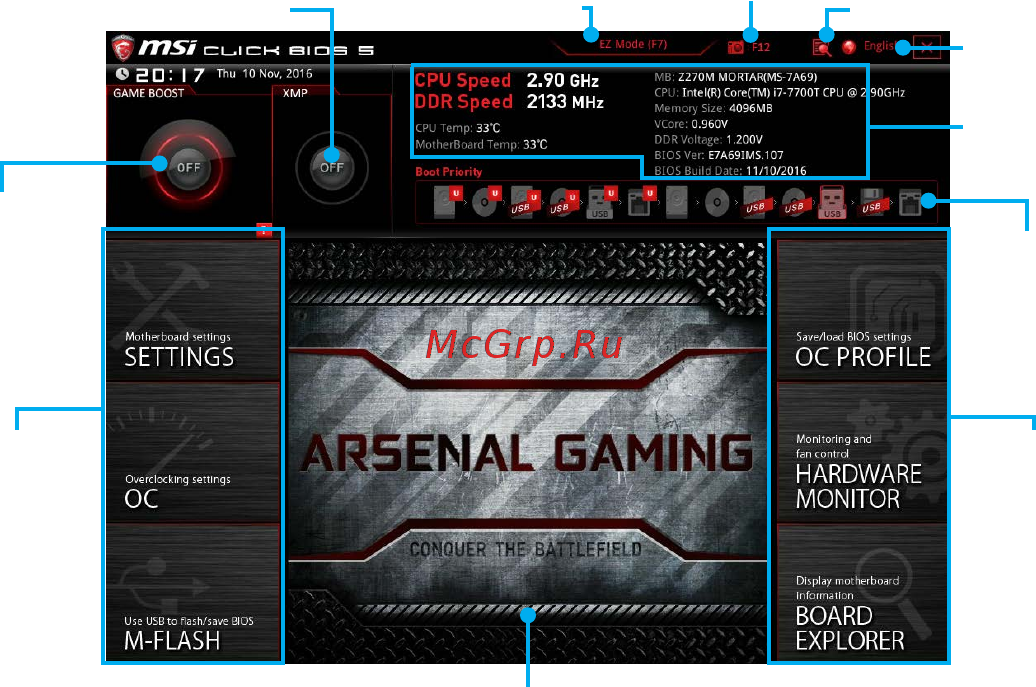

Erweiterter Modus
Drücken Sie den Setup Modus Schalter oder die Funkionstaste F7, um zwischen dem
EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln.
GAME BOOST
Schalter
XMP Schalter
System-
information
Bootgeräte-
Prioritätsleiste
BIOS-Menü
-Auswahl
Sprache
Suchen
Screenshot
Setup Modus Schalter
Menüanzeige
BIOS-Menü
-Auswahl
y GAME BOOST Schalter(optional)/ XMP Schalter/ Setup Modus Schalter/
Screenshot/ Sprache/ Systeminformation/ Boot-Geräte Prioritätsleiste - Finden
Sie die Informationen in den Beschreibungen der EZ Modus-Abschritt.
y BIOS-Menü-Auswahl - Die folgenden Optionen stehen zur Verfügung.
SETTINGS - Mit diesem Menü können Sie die Parameter für Chipsatz, Boot-Geräte
angeben.
OC - Hier können Sie die Frequenz und Spannung anpassen. Die Erhöhung der
Frequenz kann eine bessere Leistung erreichen.
M-FLASH - M-Flash erlaubt es, das BIOS mit einem USB-Flash-Laufwerk zu
aktualisieren.
OC PROFILE - In diesem Menü werden die verschiedenen Overclocking-Profile
gespeichert.
HARDWARE MONITOR - Hier können Sie die Geschwindigkeiten der Lüfter
anpassen und die Spannungen des Systems überwachen.
BOARD EXPLORER - Zeigt Ihnen Informationen über Geräte an, die an das
Mainboard angeschlossen sind.
y Menüanzeige - Dieser Bereich ermöglicht die Konfiguration von BIOS Einstellungen.
