61
Při použití smirkovacího aplikačního nástroje namontujte
aplikační nástroj na přítlačnou botku tak, aby odpovídal
směru přítlačné botky.
Přítlačná botka se upevňuje suchým zipem, jenž
umožňuje snadné a rychlé nasazení brusného papíru.
Brusné papíry mají otvory k odvádění prachu – brusné
papíry nasazujte tak, aby jejich otvory odpovídaly pozici
otvorů přítlačné botky.
Jestliže chcete brusný papír sejmout, přizvedněte jej na
konci a odloupněte.
Imbusovým klíčem povolte a odmontujte montážní šroub
aplikačního nástroje a aplikační nástroj sejměte.
Fig.10
Při použití aplikačních nástrojů s odlišným typem
instalační části použijte správný adaptér (volitelné
příslušenství).
Uložení imbusového klíče
Fig.11
Není-li používán, uložte imbusový klíč jak je ilustrováno
na obrázku. Předejdete tak jeho ztrátě.
PRÁCE
VAROVÁNÍ:
• Před spuštěním nářadí a při jeho používání
nepřibližujte k aplikačnímu nástroji ruce a obličej.
POZOR:
• Na nářadí nevyvíjejte přílišnou sílu, aby nedošlo k
zablokování motoru a zastavení nářadí.
Řezání, přiřezávání a škrabání
POZOR:
• Nářadí neveďte a nesměrujte násilně (na žádnou
stranu) žádným ostřím. Mohlo by dojít k poškození
nářadí.
Fig.12
Aplikační nástroj přiložte k obrobku.
Potom nářadí veďte vpřed tak, aby nedocházelo ke
zpomalování pohybu aplikačního nástroje.
POZNÁMKA:
• Násilné vedení či přílišný tlak na nářadí mohou
omezit jeho účinnost.
• Před řezáním doporučujeme nastavit rychlost
kmitání na hodnotu 4–6.
Smirkování
POZOR:
• Brusný papír použitý ke smirkování kovu
nepoužívejte znovu ke smirkování dřeva.
• Nepoužívejte opotřebený brusný papír ani brusný
papír bez zrn.
Fig.13
Brusný papír přiložte k obrobku.
POZNÁMKA:
• Na kousku zkušebního materiálu doporučujeme
ověřit správné nastavení rychlosti kmitání, jež
bude pro danou práci vhodné.
• Použijte brusný papír stejného zrna a dokončete
práci na celém obrobku. Při použití smirkovacího
papíru jiného zrna nemusíte docílit kvalitního
povrchu.

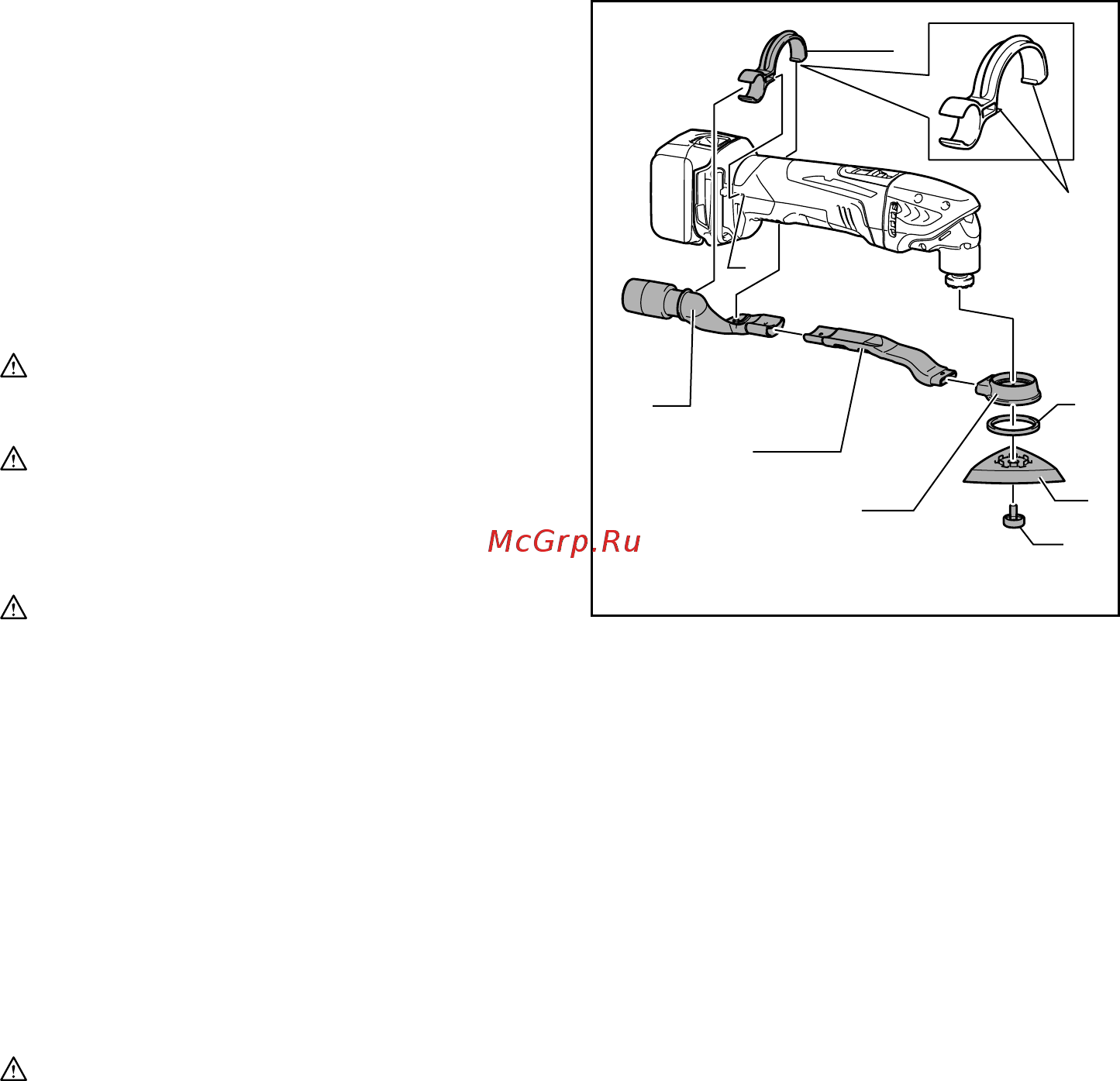

Nástavec k odsávání prachu
(volitelné příslušenství)
1
2
3
4
5
6
7
9
8
012778
•
Namontujte prachovou hubici a odsávací nástavec.
• Na nářadí namontujte příchytku hubice tak, aby se
zapadnutím výstupků do otvorů v nářadí zajistila.
• Na odsávací nástavec nasaďte plstěný kroužek s
přítlačnou botkou a zajistěte je montážním
šroubem aplikačního nástroje.
Fig.14
K zajištění čistšího provozu připojte k nářadí vysavač. K
nástavci na odsávání prachu připojte hadici vysavače
(volitelné příslušenství).
1. Příchytka hubice
2. Prachová hubice
3. Prachová hubice
4. Odsávací nástavec
5. Plstěný kroužek
6. Podložka
7. Montážní šroub k uchycení aplikačního nástroje
8. Otvory v nářadí
9. Výstupky příchytky hubice
