INSTALACJA
Mocowanie do ściany
373
105
150 150
12a

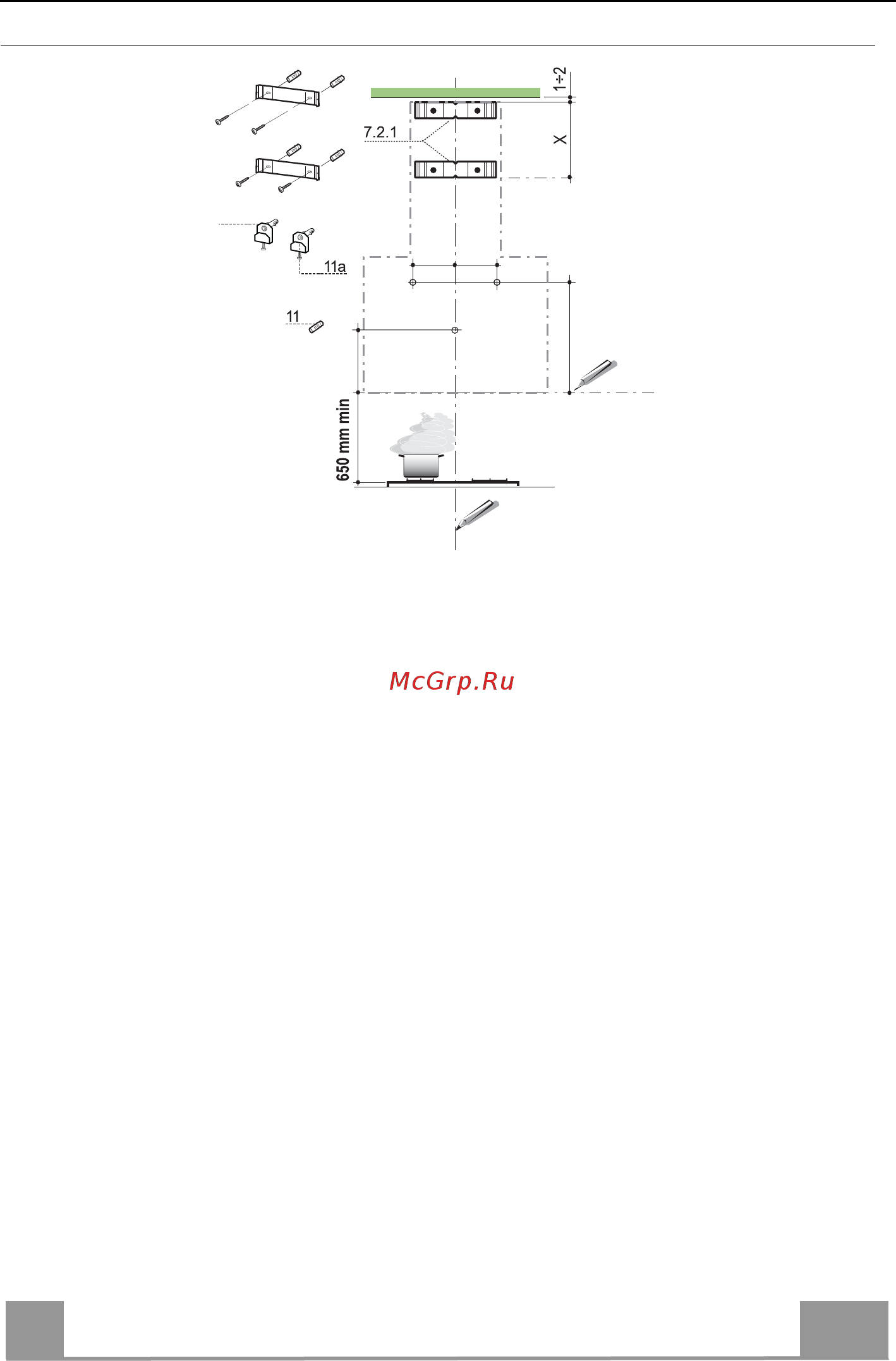

Narysować na ścianie:
• linię pionową aż do sufitu lub do górnej granicy w środku strefy przewidzianej na montaż
okapu;
• linię poziomą: min. 650 mm ponad poziomem kuchenki.
• Położyć element montażowy 7.2.1 w odległości 1-2 mm od sufitu lub od powierzchni
górnej, centrując je (nacięcie) na linii pionowej odniesienia.
• Zaznaczyć otwory elementu montażowego.
• Położyć element montażowy 7.2.1 w odległości X mm poniżej pierwszego elementu (X =
wysokość komina górnego), centrując je (nacięcie) na linii pionowej odniesienia.
• Zaznaczyć otwory elementu montażowego.
• Zaznaczyć, tak jak pokazano, punkt odniesienia 105 mm od poziomej linii odniesienia.
• Wywiercić otwory ø 8 mm w zaznaczonych miejscach.
• Włożyć kołki 11 w otwory.
• Przykręcić elementy montaż
owe, przy pomocy śrub 12a (4,2 x 44,4) znajdujących się na
wyposażeniu.
• Zaznaczyć punkt odniesienia tak, jak pokazano 373 mm ponad linią odniesienia oraz 150
mm po prawej stronie od pionowej linii odniesienia.
• Powtórzyć tę czynność po przeciwnej stronie, sprawdzając wypoziomowanie.
• Wywiercić otwory ø 12 mm w zaznaczonych miejscach.
• W wywiercone otwory włożyć kołki ze śrubami oraz wsporniki 11a i przykręcić.
