INSTALLATION

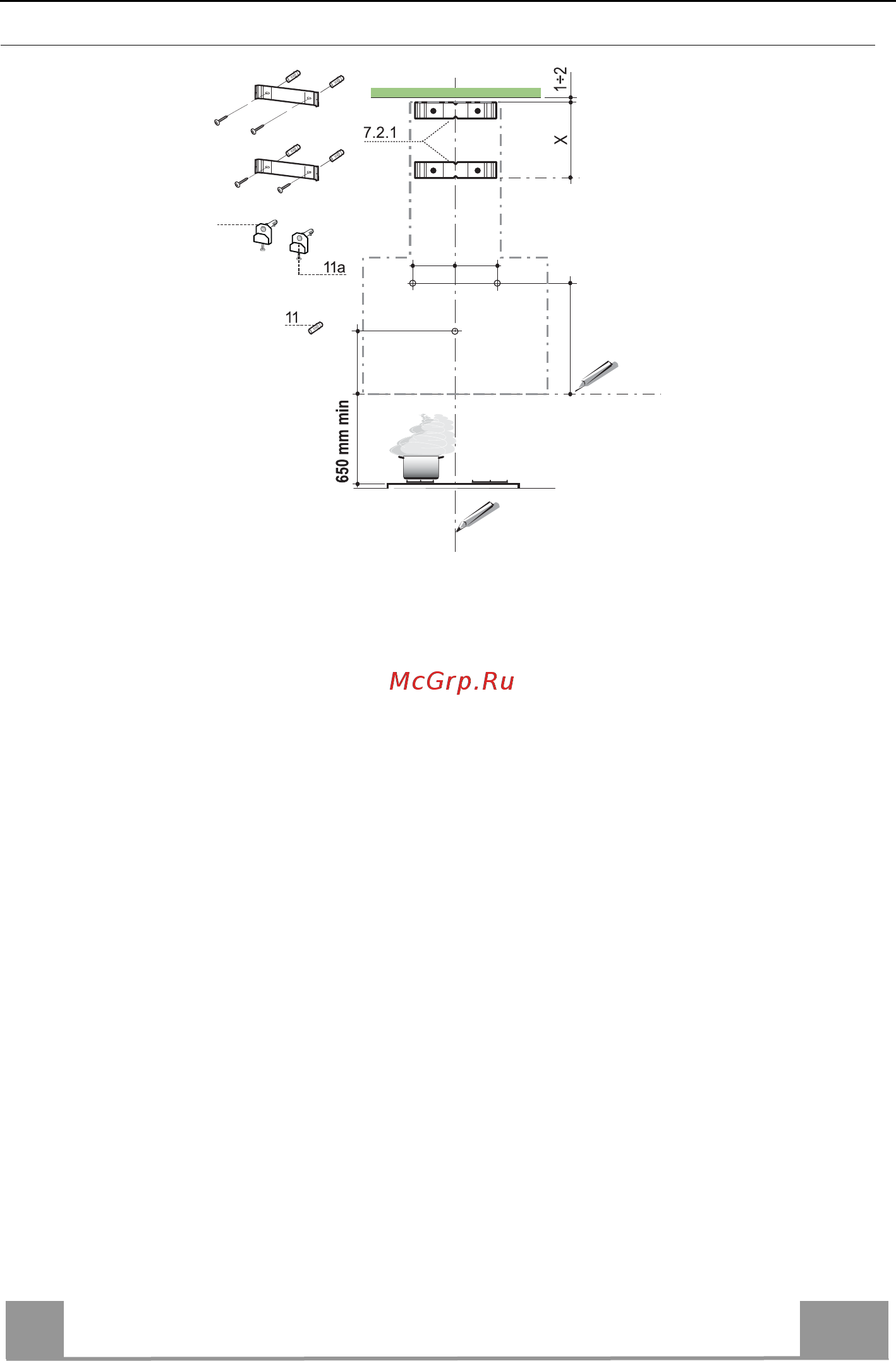

Perçage du mur

373

105

150 150

12a

Tracer sur le mur :

• une ligne verticale jusqu’au plafond ou jusqu’au plan supérieur, au centre de la zone prévue

pour le montage de la hotte ;

• une ligne horizontale à : 650 mm min. au-dessus du plan de cuisson ;

• Comme indiqué, poser l’étrier 7.2.1 à 1 - 2 mm du plafond ou du plan supérieur, en alignant

le centre (entailles) sur la ligne verticale de référence ;

• Marquer les centres des trous de l’étrier ;

• Comme indiqué, poser l’étrier 7.2.1 à X mm au-dessous du premier étrier (X = hauteur du

conduit supérieur fourni avec la hotte), en alignant le centre de l’étrier (entailles) sur la ligne

verticale de référence ;

• Marquer les centres des trous de l’étrier ;

• Marquer comme indiqué, un point de référence à 105 mm de la ligne horizontale de repère.

• Percer les trous avec une mèche de ø 8 mm.

• Introduire les chevilles 11 dans les trous ;

• Fixer les étriers à l’aide des vis 12a (4,2 x 44,4) fournies.

• Marquer, comme indiqué, un point de référence à 373 mm au-dessus de la ligne horizontale

de référence et à 150 mm à droite de la ligne verticale de référence ;

• Répéter cette opération de l’autre côté et vérifier la mise à niveau ;

• Percer les trous avec une mèche de ø 12 mm ;

• Introduire les chevilles avec la vis et l’étrier 11a dans les trous et visser.
