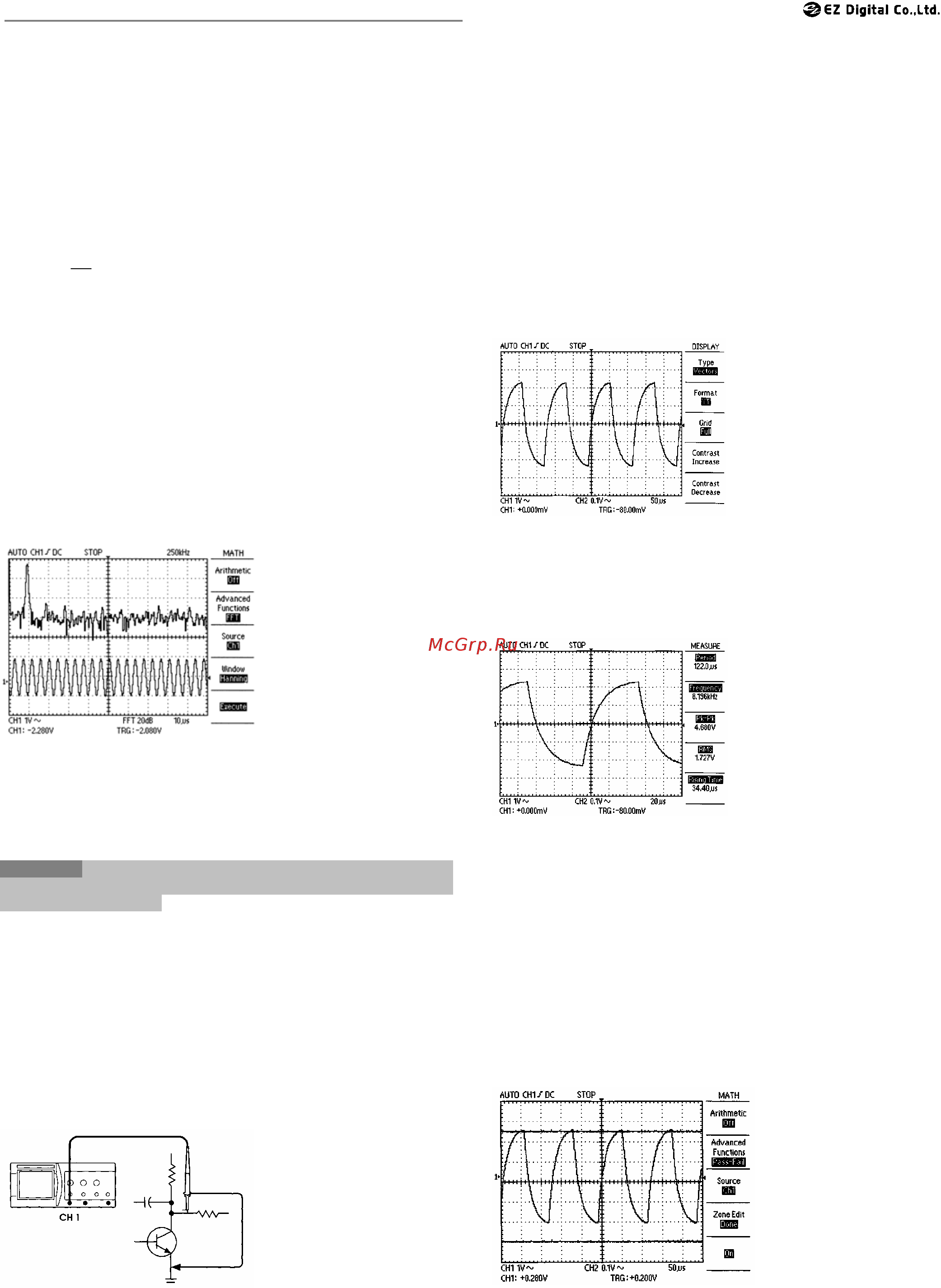

СЕРИЯ DS-1000 ЦИФРОВЫЕ ОСЦИЛЛОГРАФЫ
10
2-3-3 Использование функции преобразования Фурье
При помощи функции быстрого преобразования Фурье (FFT) Вы
можете преобразовать исходную зависимость амплитуды от
времени в зависимость амплитуды от дискретных значений
частоты. Используйте функцию преобразования Фурье для
следующих задач:
- Анализ импульсного отклика фильтров и усилителя
- Анализ шума в источниках питания постоянного напряжения
- Измерение гармоник и коэффициента нелинейных искажений
- Анализ гармоник в сетевом напряжении 50Гц и 60Гц
- Анализ частоты колебаний
Прибор вычисляет и отображает частотные компоненты входного
сигнала по следующей формуле:
∑
−
=
−
=
1
0
/2
)(
1
)(
N
n
Nknj
en
N
kX
π
χ
где:
)(n
χ
– точка на временной шкале для записанного массива
данных
X(k) – точка на частотной шкале для записанного массива данных
n – индекс счета по временной шкале
k – индекс счета по частотной шкале
N – длина массива преобразования Фурье
j – комплексная единица (корень квадратный из -1)
Процедура использования функции Фурье (FFT)
1. Нажмите кнопку MATH.
2. Нажмите функциональную кнопку Advanced Function для
выбора функции FFT.
3. Выберите источник сигнала - канал осциллографа.
4. Выберите тип преобразования Фурье (прямоугольный,
Хэмминга, Хэннинга)
Прямоугольный –
наилучший режим для
разрешения по частотам,
но наименее точный для
вычисления амплитуды
этих частот. Наилучший
режим для спектрального
анализа непериодических
сигналов и измерения
частотных компонент
вблизи постоянного
сигнала.
Хэмминга – Очень хорош для разрешения по частотам с
некоторым увеличением по точности вычисления амплитуды
спектральных составляющих по сравнению с прямоугольным
режимом.
Хэннинга – Очень хорош для измерения амплитуды спектральных
составляющих, но хуже для определения частот.
5. Нажмите функциональную кнопку Execute.
Замечание: Вертикальная ось при отображении спектра
Фурье имеет масштаб дБВ
действ.
, где дБ отсчитывается от
1В
действ.
(0дБ = 1В
действ.
)
3 ПРИМЕРЫ ПРИМЕНЕНИЯ
3-1 Описание основных функций
3-1-1 Использование автокалибровки
Перед проведением любых измерений при подготовке
осциллографа полезно использовать автокалибровку. Этот
процесс может занять несколько минут.
3-1-2 Использование автонастройки (AUTOSET)
Предположим, что Вы должны при помощи осциллографа быстро
получить информацию о форме сигнала без детальных
измерений, например частоты или амплитуды. Вы можете сделать
это при помощи функции AUTOSET. Для этого просто:
1. Установите ослабление пробника 10X и подключите его к
исследуемой цепи.
2. Нажмите кнопку
AUTOSET рядом с
кнопкой POWER.
Осциллограф
автоматически покажет
оптимальное
изображение формы
сигнала.
Смотри рисунок.
3-1-3 Использование регуляторов положения и масштаба
изображения.
Предположим, Вы получили изображение формы сигнала на
экране и хотите растянуть изображение или изменить его
положение на экране, для этого вы можете сделать следующее:
1. Вращая регулятор VERTICAL POSITION, измените положение
изображения по вертикали.
2. Вращая регулятор VOLTS/DIV, измените масштаб изображения
по вертикали.
3. Вращая регулятор TIME/DIV, измените масштаб изображения
по горизонтали.
4. Вращая регулятор HORIZONTAL POSITION, измените
положение изображения по горизонтали.
3-1-4 Использование режима DISPLAY для модификации
изображения
Получив изображение на экране, Вы можете изменить форму
вывода в соответствии со своими требованиями. Нажав кнопку
DISPLAY, Вы увидите пять пунктов меню, которые можете
использовать для изменения.
1. Нажмите синюю
функциональную кнопку
рядом с пунктом Type для
выбора точечного (Dots)
или векторного (Vectors)
представления сигнала на
экране.
2. Format (YT/XY)
меняет вид зависимости,
однако использовать
зависимость XY возможно
только при наличии
сигнала на обоих входах.
3. Grid позволяет включить различные варианты сетки
экрана.
3-1-5 Использование режима MEASURE для оперативных
измерений
Предположим, Вы получили
изображение формы
сигнала на экране и хотите
быстро измерить некоторые
его параметры, например
частоту, период, размах
(пик-пик), действующее
значение, среднее значение,
длительности фронта и
спада, длительности
положительной и
отрицательной частей
сигнала. Для этого Вы
можете воспользоваться
следующей процедурой:
1. Подключите пробник к источнику сигнала.
2. Нажмите кнопку MEASURE, на экране появится
соответствующее меню.
3. Нажимая функциональные кнопки на лицевой панели, выберите
требуемые величины из последовательного списка.
3-1-6 Использование меню MATH
Меню MATH содержит несколько функций. В данном случае
функцию Arithmetic рассматривать не будем (Off). В пункте меню
Advanced Functions можно выбрать функцию Pass-Fail или FFT.
Рассмотрим их более подробно.
Использование функции сравнения сигнала с заданой
областью (Zone Edit)
1. Нажатием синей
функциональной кнопки
рядом с Advanced
Functions, выберите
функцию Pass-Fail.
2. Нажатием
функциональной кнопки
рядом с пунктом Zone
Edit выберите Upper
Side (верхняя граница
области).
3. Используя регулятор, расположенный над функциональными
кнопками, установите уровень верхней границы области.
