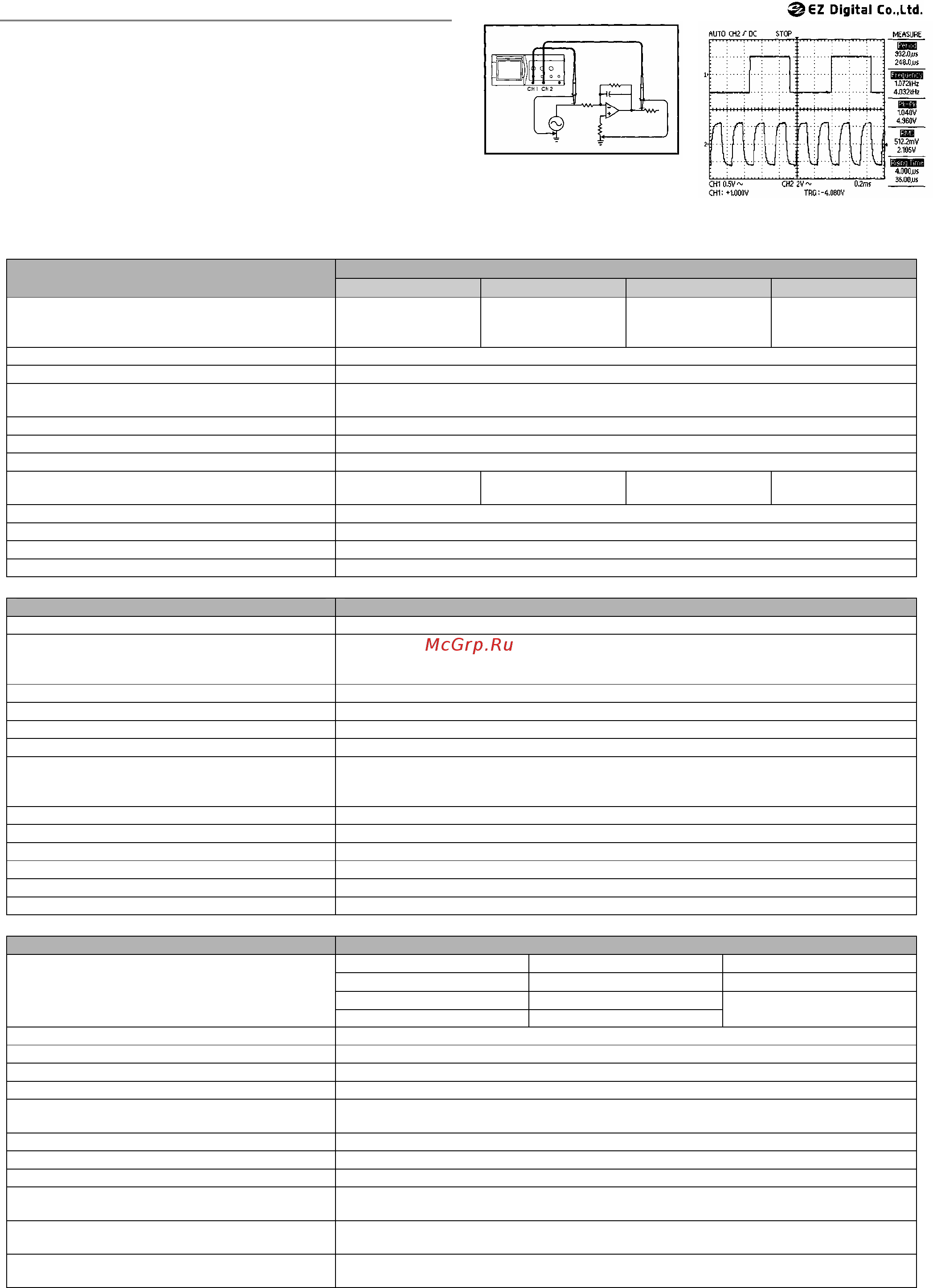

СЕРИЯ DS-1000 ЦИФРОВЫЕ ОСЦИЛЛОГРАФЫ
12
6. Нажмите кнопку CH2 MENU для включения изображения
второго канала.
7. Повторите процедуру п.4.
8. На экране Вы получите результат измерения для обоих каналов.
4 ПРИЛОЖЕНИЕ
4-1 Технические характеристики
ХАРАКТЕРИСТИКИ
СИСТЕМА ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
DS-1080 DS-1100 DS-1150 DS-1250
Полоса пропускания каналов Ch1 и Ch2 0 – 80МГц
(40МГц при
2мВ/дел)
0 – 100МГц
(40МГц при
2мВ/дел)
0 – 150МГц
(40МГц при
2мВ/дел)
0 – 250МГц
(60МГц при
2мВ/дел)
Входной импеданс 1МОм ± 1,5%; емкость около 16пФ
Динамический диапазон более 8 делений при макс. частоте полосы пропускания
Чувствительность каналов Ch1 и Ch2 (на
деление)
2мВ/дел – 5В/дел
Точность ± 3%
Связь с сигналом по входу закрытый вход (AC), открытый вход (DC), заземленный вход (GND)
Максимальное входное напряжение 400В (постоянное + пиковое переменное напряжение) при частоте < 1кГц
Длительность фронта прямоугольного
импульса
около 4,3 нс около 3,5 нс около 2,3 нс около 1,4 нс
Смещение по вертикали ± 0,2 дел. при 5мВ/дел. - 5В/дел., ± 0,5 дел. при 2мВ/дел.
Взаимное влияние между каналами менее 0,3 дел. на частоте 50МГц
Влияние аттенюатора ± 0,2 дел. при 5мВ/дел. - 5В/дел., ± 0,5 дел. при 2мВ/дел.
Дрейф ± 0,3 дел./час
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ ХАРАКТЕРИСТИКИ
Разрешающая способность около 80 пс
Развертка
эквивалентный режим: 2нс/дел – 0,1мкс/дел;
режим реального времени: 0,25мкс/дел – 0,1с/дел;
режим самописца: 0,2с/дел – 5с/дел.
Регулировка запуска максимум 10 делений
Смещение по горизонтали до 10 делений
Точность 0,01%
Масштаб изображения возможность увеличения/уменьшения
Максимальная скорость оцифровки
200 М выборок/с (MS/s) при регистрации на один канал
100 М выборок/с (MS/s) при регистрации на два канала
25 Г выборок/с (GS/s) на каждый канал в эквивалентном режиме
Разрядность АЦП 8 бит
Полоса пропускания однократного сигнала максимум 20МГц
Пиковый детектор 10нс (5мкс/дел – 5с/дел)
Длительность записи сигнала максимум 32 Кбайт/канал
Усреднение 2 – 128, выбирается
Режим наложения изображений только для режима реального времени
СИНХРОНИЗАЦИЯ (ЗАПУСК) ХАРАКТЕРИСТИКИ
Частота 5мВ - 5В/дел. 2мВ/дел.
0 – 10МГц 0,5 деления 0,5 деления
10МГц – 80МГц 1,5 деления
Чувствительность, канал 1 и 2
80МГц – макс. частота 2,0 деления
1,5 деления (при частоте
10МГц – 60МГц
Тип синхронизации по уровню, по телевизионному сигналу(TV)
Режим развертки автоматический (AUTO), нормальный (NORM), однократный (SINGLE)
Фронт синхронизации по переднему фронту, по заднему фронту
Источник синхронизации Ch1 (1й канал),Ch2 (2й канал), EXT (внешний), LINE (от сети)
Связь с источником синхронизации
AC (только переменная составляющая), DC (полный сигнал), LF-rej (фильтр
высоких частот), HF-rej (фильтр нижних частот)
Синхронизация по телевизионному сигналу по строкам, по кадрам
Регулировка уровня синхронизации внутренней: ± 3дел, внешней: ± 35% для сигнала с амплитудой 4В
Точность установки синхронизации на 50% ± 0,2 деления
Чувствительность по входу внешнего запуска двойная амплитуда: 0,2В в диапазоне 0 – 150МГц, 0,5В в диапазоне 150МГц –
250МГц
Максимальное напряжение на входе
синхронизации
400В (постоянное + амплитуда переменного) (при частоте менее 1кГц)
Сопротивление входа внешней
синхронизации
около 1МОм
