СЕРИЯ DS-1000 ЦИФРОВЫЕ ОСЦИЛЛОГРАФЫ
8
Информация сохраняется в памяти даже при полностью
разряженной батарее питания или когда батарея вынута из
отсека.

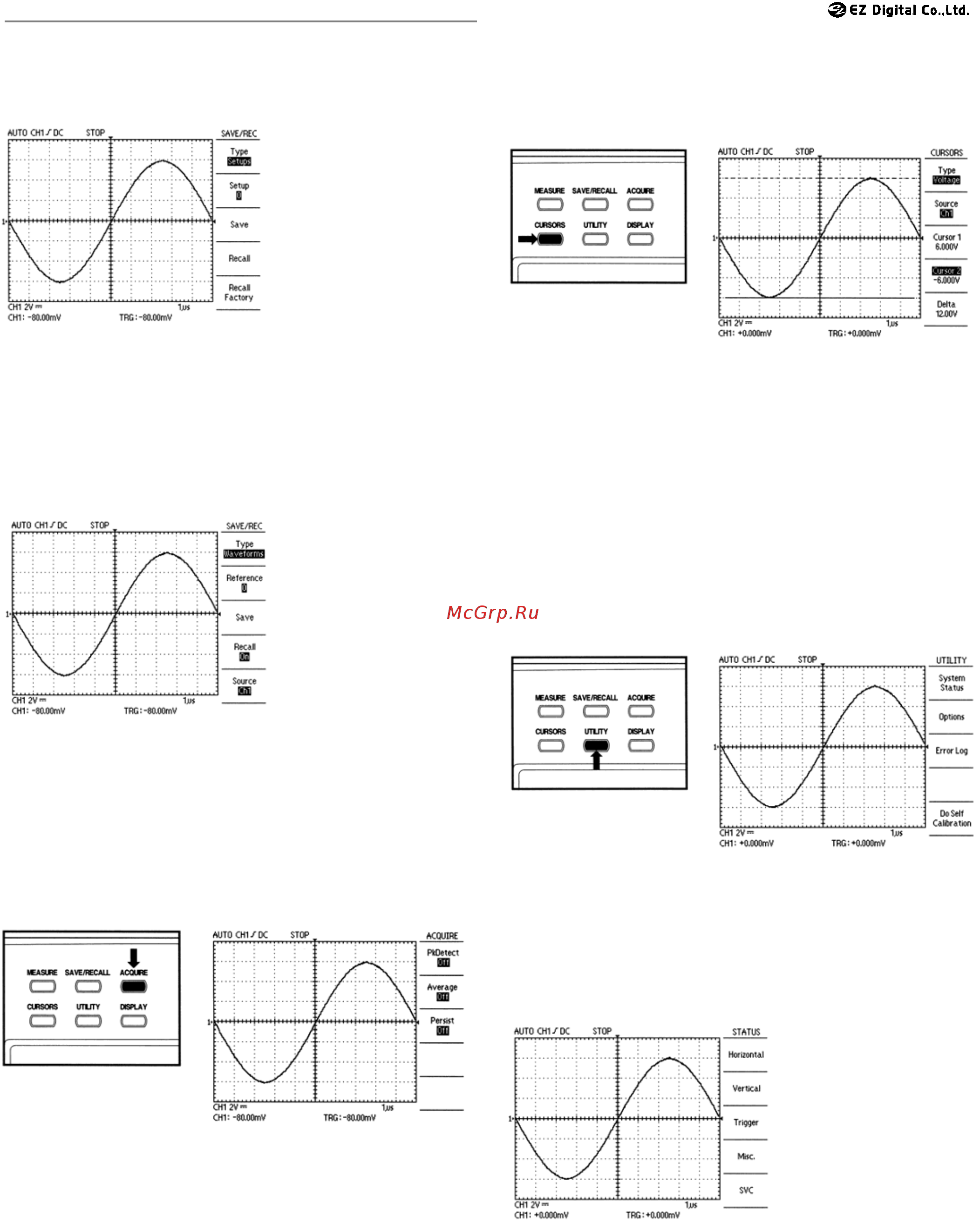

1) TYPE (SETUPS/WAVEFORMS): SETUPS
В режиме SETUPS в памяти сохраняются текущие режимы
измерения.
SETUP (0/1/2/3/4/5/6/7/8/9):
Задает номер ячейки
памяти для сохранения
информации о настройках,
позволяет сохранить до 10
настроек прибора. Память
для хранения информации
о настройках независима от
памяти для хранения
осциллограмм.
SAVE: Сохраняемая информация о настройках включает в себя
тип связи с источником сигнала, масштаб по вертикали, режим
запуска, тип связи с источником синхронизации, источник
синхронизации, уровень запуска, информацию о курсорах,
коэффициент деления пробника, яркость экрана, формат экрана,
тип экрана, тип оцифровки сигнала и настройки интерфейсной
карты.
RECALL: Загружает настройки, сохраненные в заданной ячейке.
RECALL FACTORY: Вы можете восстановить заводские настройки
с помощью этой функции.
2) TYPE (SETUPS/WAVEFORMS): WAVEFORMS
В режиме WAVEFORM в
памяти сохраняются
текущие осциллограммы.
REFERENCE
(0/1/2/3/4/5/6/7/8/9): Задает
номер ячейки памяти для
сохранения осциллограмм,
позволяет сохранить до 10
осциллограмм. Память для
хранения осциллограмм
независима от памяти для
хранения информации о
настройках.
SAVE: Сохранение осциллограмм в выбранных ячейках.
RECALL: Включает/выключает вывод на экран сохраненной
осциллограммы.
ON: Включение режима отображения сохраненной
осциллограммы.
OFF: Переход в обычный режим отображения текущего сигнала.
SOURCE (CH1/CH2): Выбор канала для сохранения
осциллограммы.
2-2-8 Кнопка ACQUIRE (Сбор отсчетов)
Нажмите кнопку ACQUIRE, чтобы установить параметры
регистрации сигнала.
1) PEAK DETECT (OFF/ON) Пиковый детектор.
OFF: Отключение режима регистрации пиковых значений.
ON: Режим регистрации пиковых значений. В этом режиме
возможна регистрация кратковременных импульсных помех.
2) AVERAGE (OFF/2/4/8/16/32/64/128) Усреднение
В этом режиме происходит усреднение входного сигнала. Режим
используют для уменьшения влияния шумов на
зарегистрированную осциллограмму. Степень усреднения указана
рядом с надписью Average.
3) PERSIST (OFF/ON)
Режим наложения изображений.
OFF: При этом осциллограф работает в нормальном режиме. При
каждом запуске развертки предыдущее изображение стирается.
ON: Включает режим наложения осциллограмм друг на друга при
каждом запуске развертки. Этот режим используется для
наблюдения за шумами в сигнале и т.п.
2-2-9 Кнопка CURSORS (Курсоры)
Пользователь может с помощью курсоров измерять амплитудные
и временные характеристики наблюдаемого сигнала. Этот режим
автоматически отключается при активации режимов MEASURE
(измерения), PASS-FAIL (сравнение с заданной областью), XY
(фигуры Лиссажу).
1) TYPE (OFF/VOLTAGE/TIME)
Используется для включения режимов курсоров. При нажатии
этой кнопки происходит последовательное переключение
режимов.
OFF: Отключает режим измерения с помощью курсоров.
VOLTAGE: Появляются две горизонтальные курсорные линии,
измерение напряжения между этими горизонтальными курсорами.
TIME: Появляются две вертикальные курсорные линии, измерение
временных характеристик между этими вертикальными
курсорами.
2) SOURCE (CH1/CH2) Выбор канала, на осциллограмме которого
проводятся измерения.
3) CURSOR 1 Измеряет значение для положения 1-го курсора.
4) CURSOR 2 Измеряет значение для положения 2-го курсора.
5) DELTA Измеряет разницу значений между курсорами.
Используйте функциональную ручку для перемещения курсоров.
Вы можете перемещать курсоры только во время отображения на
экране курсорного меню.
2-2-10 Кнопка UTILITY (Сервисное меню)
Нажмите кнопку UTILITY для вывода на экран сервисного меню.
Сервисное меню изменяется с добавлением интерфейсных
модулей. Приведенное здесь меню описывает работу прибора без
интерфейсных модулей. При работе с интерфейсными модулями
смотрите соответствующий раздел их руководства по
эксплуатации.
1) SYSTEM STATUS (Состояние системы)
Выбор пункта SYSTEM STATUS сервисного меню показывает
меню, доступные для получения списка режимов осциллографа
для каждой группы регуляторов.
VERTICAL: Список
вертикальных установок
каналов.
HORISONTAL: Список
горизонтальных
установок каналов.
TRIGGER: Список
параметров
синхронизации.
MISC: Разное. Выводит на экран версию программного
обеспечения и тип процессора. Если установлены
дополнительные модули, добавляется информация об установках
порта RS-232C и установках принтера.
SVC: Это меню используется исключительно для сервисной
службы.
2) OPTIONS: Это меню изменяется с добавлением интерфейсных
модулей. Приведенное здесь меню описывает работу прибора без
интерфейсных модулей. Для работы с интерфейсными модулями
